Инструкция по монтажу и техническому обслуживанию
•
Настeнный газовый котел Logamax U052
•
Издание
07/2006
Сведения о приборе
2

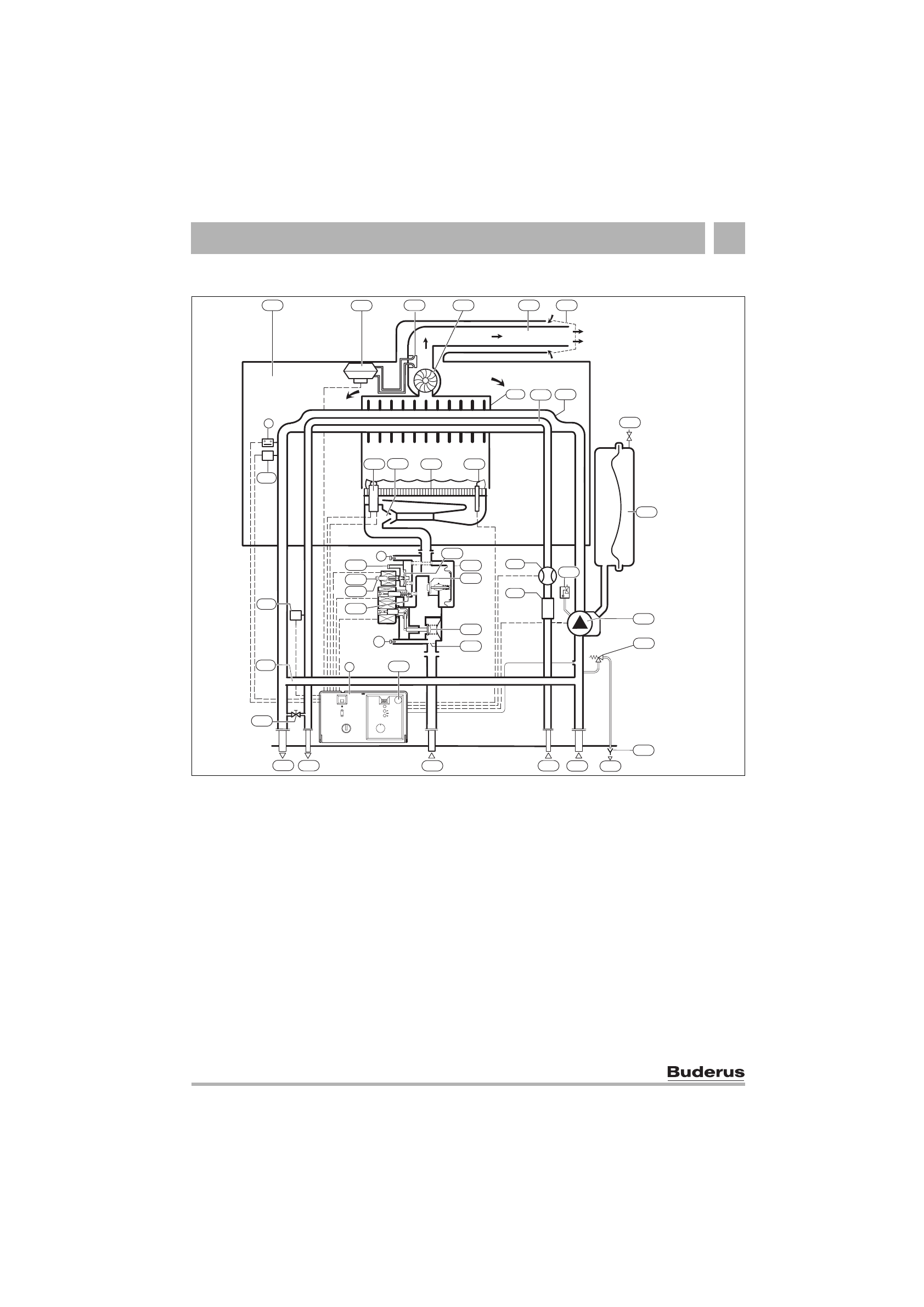

2.12 функциональная схема Logamax U052-24/28K
Рис 5
3
Измерительный патрубок (давление газа в форсунке)
4
UBA H3
6
Ограничитель температуры
6.3
Датчик температуры горячей воды
7
Измерительный патрубок сетевого давления газа
8.1
Манометр
11
Байпас
14
Сифон (Комплектующие)
15
Предохранительный клапан (oтoпительный кoнтур)
18
Отопительный насос
20
Расширительный бак
26
Вентиль для наполнения азотом
27
Автоматический воздушный клапан
29
Инжекторные форсунки
30
Крышка горелки
32
Контролирующий электрод
33
Запальный электрод
34
Теплообменник горячей воды
35
Тепловой блок
36
Датчик температуры в подающей магистрали
38
Устройство для доливки воды
43
Подающая магистраль отопительного контура
44
Горячая вода
45
Газ
46
Холодная вода
47
Обратная линия отопительного контура
48
Слив
53
Регулятор давления
55
Фильтр
56
Газовая арматура
57
Предохранительный клапан 1
57.1
Предохранительный клапан 2
63
Регулировочный винт максимального расхода газа
64
Регулировочный винт минимального расхода газа
69
Регулирующий клапан
220
Ветрозащитное устройство
221
Коаксиальная труба
224
Снижение перепада давлений
226
Вентилятор
228
Дифференциальное реле давления
229
Воздушная камера
406
Водяной фильтр
411
Камера сгорания
413
Расходомер (турбина)
441
Отверстие для выравнивания давления
ϑ
ϑ
6 720 612 229-06.1O
43
44
45
46
47
48
413
15
26
32
30
35
6
36
406
411
27
229
226
221
220
224
34
228
18
14
11
38
6.3
33
29
20
3
7
63
64
55
56
441
57
69
53
57.1
4
8.1
4
8.1
