22
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию
•
Настeнный газовый котел Logamax U052
•
Издание
07/2006
Электрические соединения
5
5.2
Подсоединения на UBA H3
Эксплуатация прибора разрешается только с
регулятором марки Buderus.
5.2.1
Доступ в блок управления
Для осуществления электрического подключения
следует опустить распределительную коробку и
открыть ее со стороны соединения.
z
Снять кожух (
Æ
стр. 17).
z
Удалить винт и откинуть распределительную
коробку по направлению вперед.
z
Удалить три винта и снять крышку.

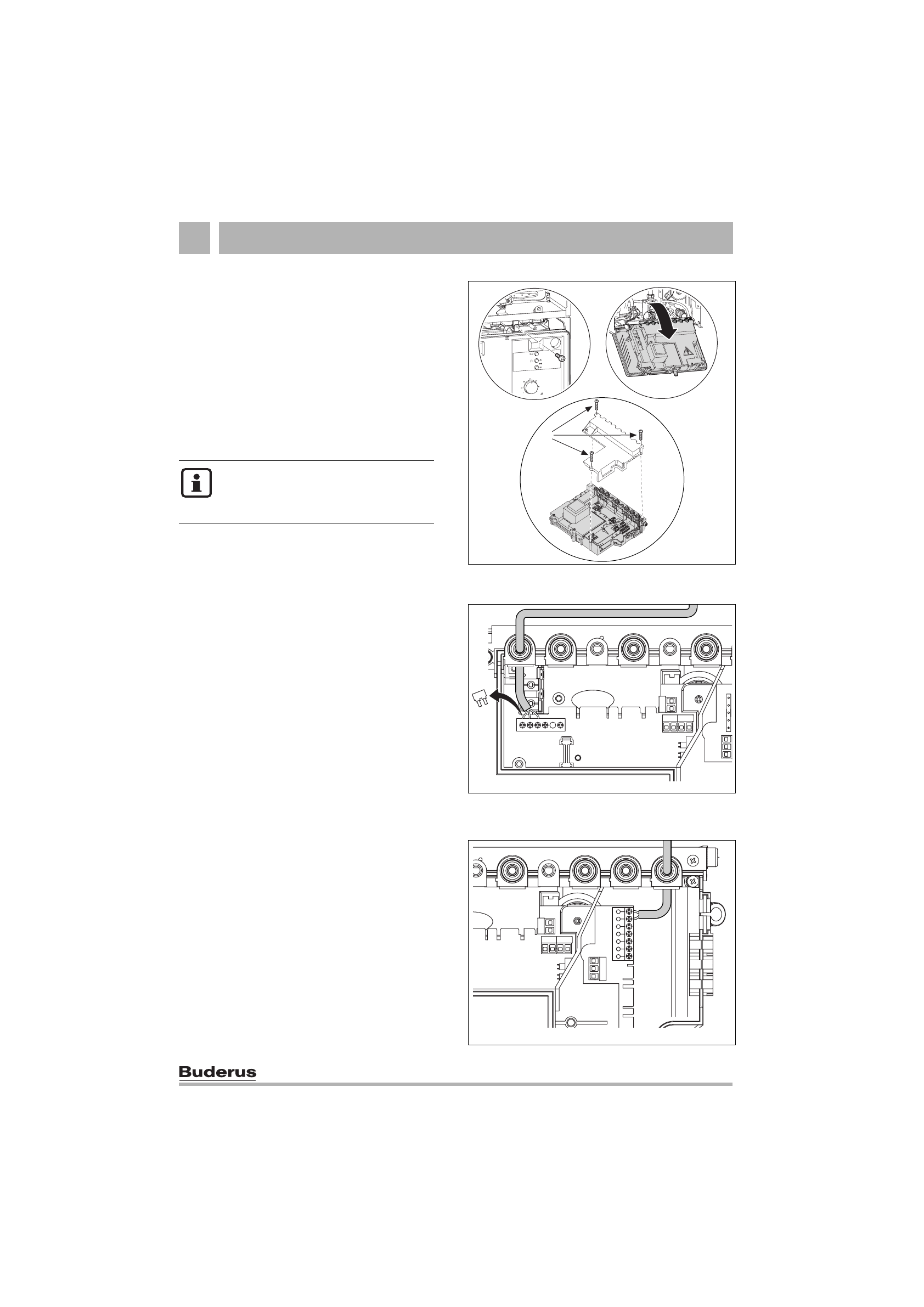

Рис 14 Открывание распределительной коробки
5.2.2
Подключение модуля телеуправления
Easyswitch (230 В)
При помощи модуля телеуправления Easyswitch
отопительный прибор можно включать и
выключать по телефону.
z
Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
z
Провести кабель через фиксатор для разгрузки
от натяжения и следующим образом
подключить Easyswitch к ST10:
–
L к L
S
–
S к L
R
–
N к N
S
.
z
Закрепить кабель на фиксаторе для разгрузки
от напряжения.
Рис 15 Подключение Easyswitch
5.2.3
Подключение регулятора RC10, RC20
или RC30 (шина EMS)
Для подключения использовать следующие типы
кабеля:
–
2 x 0,5 мм
2
–
Макс. длина кабеля:
50 м для RC20 и RC30,
30 м для RC10
z
Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
z
Пропустить кабель через фиксатор для
разгрузки от натяжения и подсоединить к ST19
и к клеммам 6 и 7.
z
Закрепить кабель на фиксаторе для разгрузки
от напряжения.
Рис 16 Подключение регулятора
Для защиты от водяных брызг (IP)
всегда проводить кабель через
кабельный ввод с отверстием,
соответствующим диаметру кабеля.
B
6 720 612 229-13.1O
ST10
6 720 612 229-14.1O
ST19
6 720 612 229-15.2O
6
7
