Электрические соединения
|
19
RU
6 720 680 464 (2010/08)
5
Электрические соединения
Котел оснащен закрепленным сетевым кабелем и
сетевой вилкой. Все устройства по регулировке,
управлению и защите готовы к эксплуатации:
отрегулированы и проверены.
5.1
Подключение к источнику питания
B
Соединить сетевой кабель с заземлённой розеткой.
5.2
Подключение регулятора
температуры
B
Опустить коробку панели управления (см. рис. 26).
B
Снять крышку для присоединительных клемм.

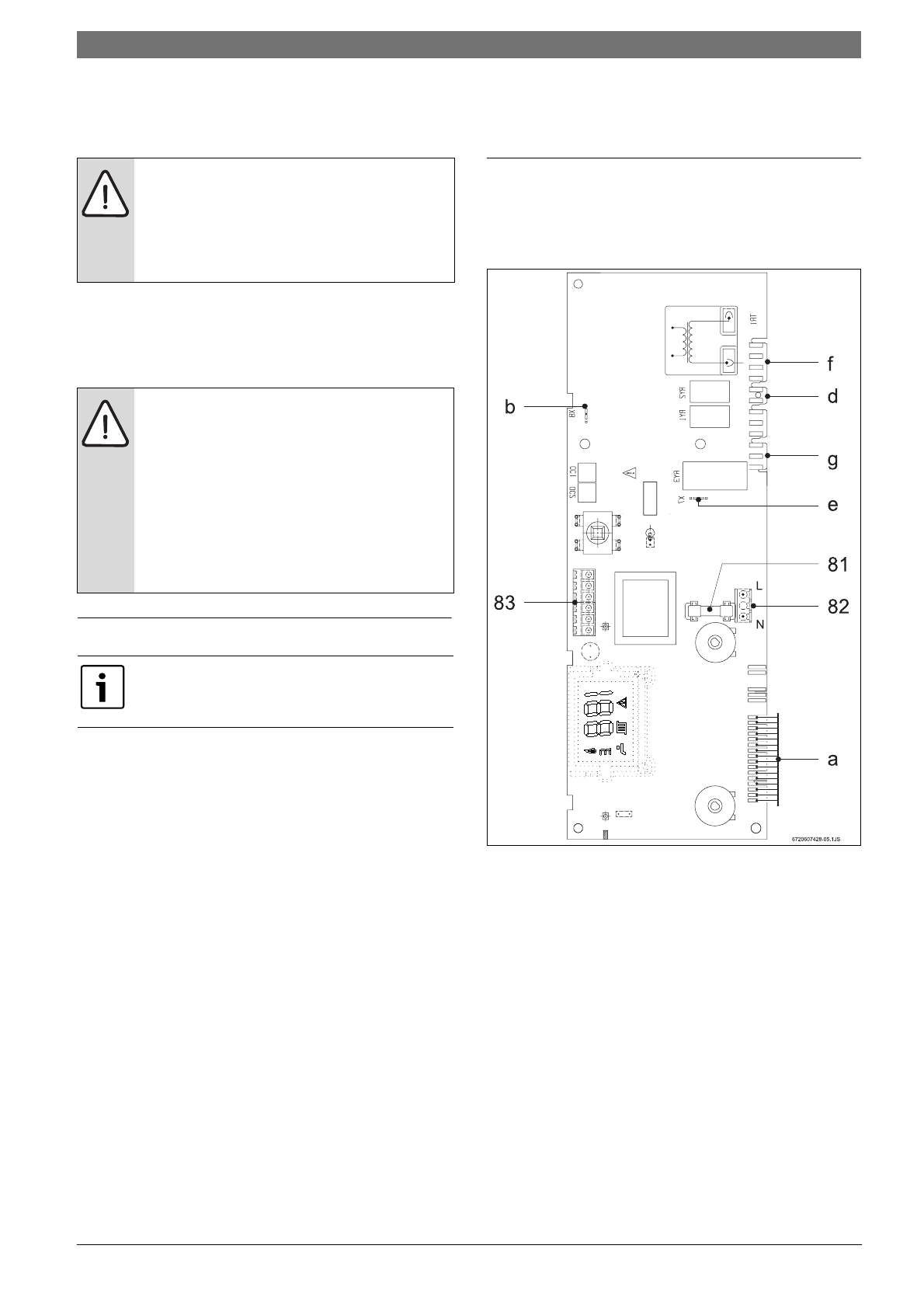

Рис 15
81
предохранитель
82
подключение к сети
83
подключение регулятора комнатной температуры (TR
12,TRZ 12-2) и часов для программирования (EU9D,
TR15RF)
a
соединитель: защитный ограничитель температуры,
датчик количества воды, регулятор температуры CH + HW,
устройство контроля тяги и светодиод
b
место для присоединения ионизационных электродов
d
место для присоединения насоса
e
защитное проводниковое соединение для электронной
платы
f
место для присоединения газового клапана
g
место для присоединения 3-ходового клапана
ОПАСНО:
Возможен удар током!
B
Любые работы с электрооборудованием
следует проводить не под напряжением
(предохранитель, LS-переключатель).
ВНИМАНИЕ:
Грозы
B
Котел должен иметь отдельное
подключение к распределительному
щиту, защищённое дифференциальным
реле с током отсечки 30 мА и
заземлением. В районах с частыми
грозами должен использоваться
громоотвод.
При подключении котла к электросети
соблюдайте соответствующие правила
установки бытовых котлов.
