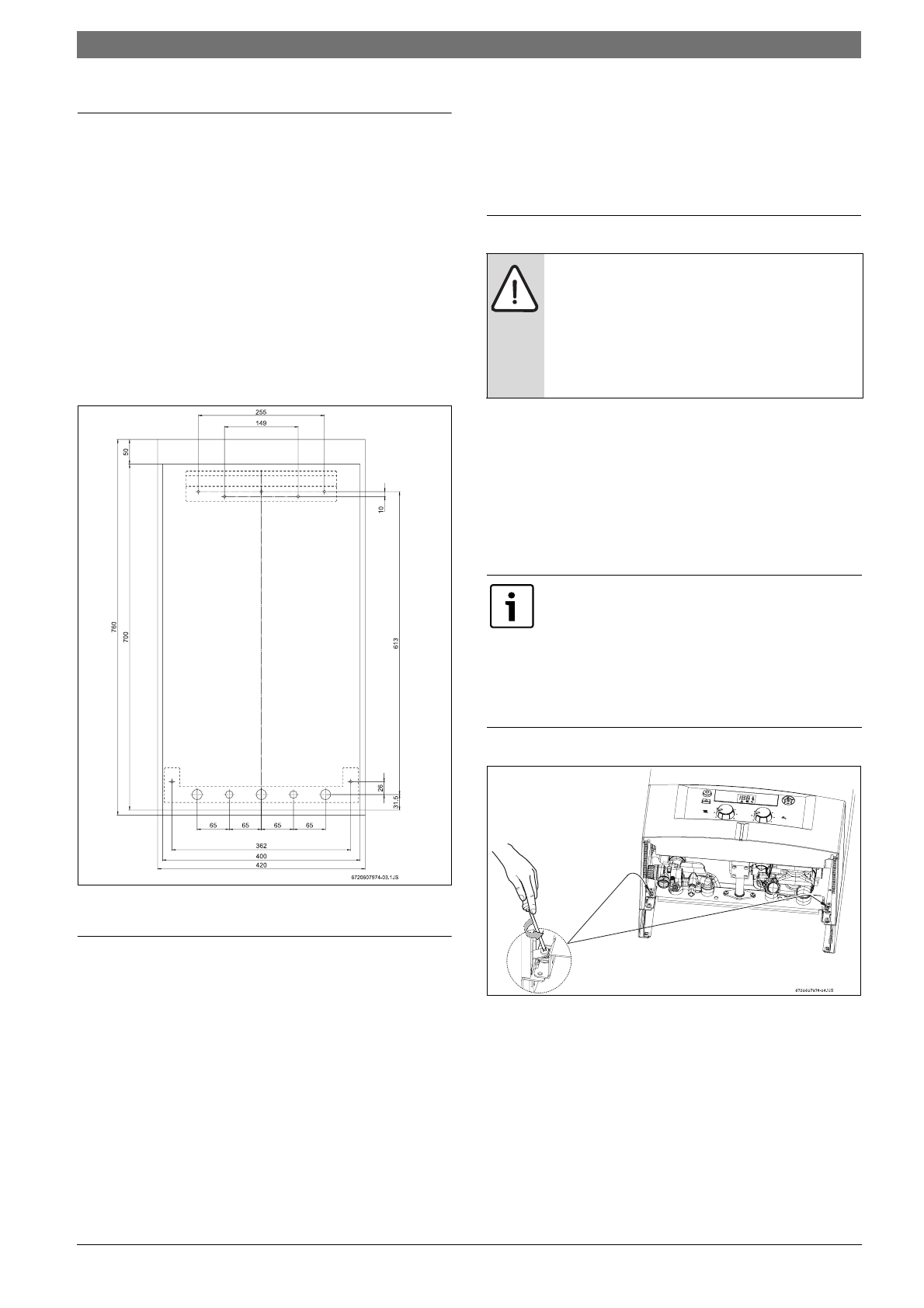

Монтаж
|
15
RU
6 720 680 464 (2010/08)
4.4
Установка подвесной шины
Установка на стене
B
Закрепить монтажный шаблон в выбранном месте
на стене (см. раздел 4.3).
B
Наметить, а затем просверлить отверстия для
крепления подвесной шины.
B
Снять монтажный шаблон.
B
С помощью дюбелей и винтов, входящих в комплект
поставки, прикрепить к стене подвесную шину;
винты не прикручивать до конца.
B
Проверить правильность установки подвесной
шины и до упора закрутить винты.
Рис 7
Комплект для настенного монтажа
4.5
Прокладка трубопроводов
B
Подающие трубопроводы и арматуру смонтировать
так, чтобы давлением в сети был обеспечен
достаточный расход в каждой точке отбора.
B
Для слива и наполнения системы отопления водой
следует установить в самом низком месте котла
краны для наполнения водой и слива.
B
Размеры труб подачи газа должны быть рассчитаны
таким образом, чтобы можно было гарантировать
нормальную работу всех подключённых котлов.
B
Трубопроводы следует присоединять без
внутренних напряжений.
B
Чтобы обеспечить необходимое положение
присоединительных труб относительно котла,
необходимо использовать прилагаемый комплект
для монтажа.
4.6
Монтаж котла
B
Распаковать котел; при этом соблюдать указания на
упаковке.
B
Проверить содержимое упаковки на наличие всех
деталей.
B
Удалить заглушки из всех патрубков для
подключения газа и воды.
Снятие панели управления и передней крышки
B
Отвинтить винты с панели управления.
Рис 8
Расположение винтов
ВНИМАНИЕ:
Остатки грязи в системе трубопроводов
могут привести к повреждению установки!
B
Для устранения загрязнений
необходимо промыть трубопроводную
сеть проточной водой.
Во избежание удара током передняя
крышка и панель управления закреплены с
помощью двух винтов; тем самым
предотвращается возможность их
непреднамеренного снятия.
Всегда закреплять переднюю крышку и
панель управления этими винтами.
