Сведения о котле

Gaz 6000 W

6 720 805 134 (2013/04)

2.8

Конструкция прибора

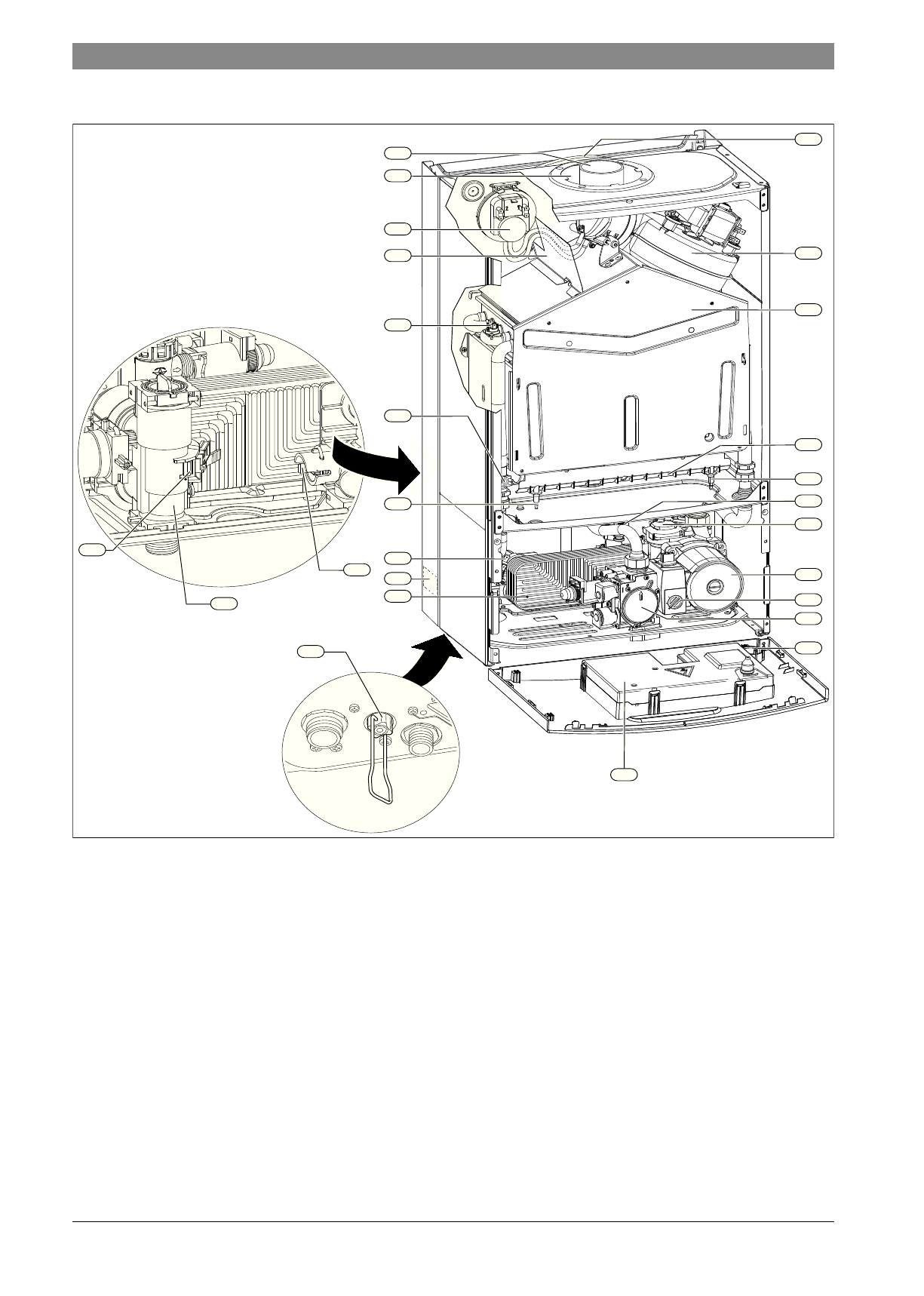

Рис. 4

[1]

Расширительный бак

[2]

Нагнетающий вентилятор

[3]

Камера сгорания

[4]

Горелка

[5]

Электрод розжига

[6]

Предохранительный клапан (отопительный контур)

[7]

Автоматический воздухоотводчик

[8]

Насос котлового контура

[9]

Переключатель частоты вращения насоса

[10] Газовая арматура
[11] Манометр
[12] Блок управления
[13] Запиточное устройство
[14] Пластинчатый теплообменник для двухконтурных котлов

(WBN 6000-..C..)

[15] Заводская табличка
[16] Реле давления
[17] Электрод ионизации
[18] Датчик температуры подающей линии
[19] Ограничитель температуры котловой воды
[20] Воздухонаправляющий щиток

[21] Дифференциальное реле давления
[22] Всасывание воздуха для горения
[23] Труба для отвода дымовых газов
[24] Датчик температуры горячей воды (WBN 6000-..C..)
[25] Фильтр (WBN 6000-..C..)
[26] Расходомер (турбина) (WBN 6000-..C..)

6 720 806 640-03.1O
