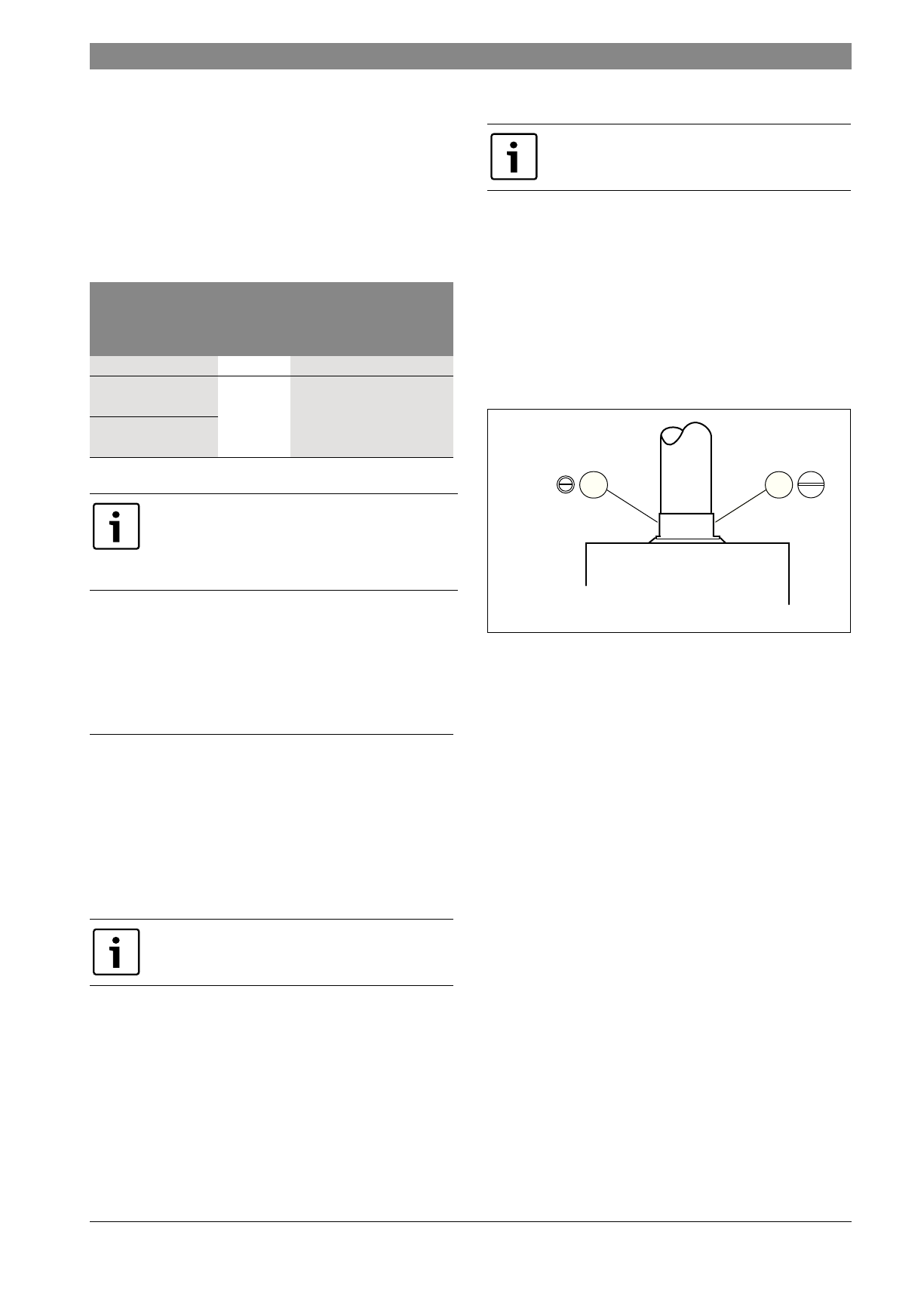

Измерение параметров дымовых газов
|
27
6 720 805 134 (2013/04)
Gaz 6000 W
Проверка сетевого давления газа
▶ Выключите котёл и закройте газовый кран, отсоедините U-
образный манометр и заверните уплотнительный [1] винт.
▶ Отверните уплотнительный винт на штуцере измерения
подаваемого давления газа (
манометр.
▶ Откройте газовый кран и включите котёл.
▶ Вызовите сервисную функцию 1.2.F и установите режим работы
04
(
= максимальная теплопроизводительность
) (
▶ Требуемое давление подаваемого газа проверить по таблице.
Возврат к нормальному режиму работы
▶ Вызовите сервисную функцию 1.2.F и установите режим работы
00
(
= нормальный режим
) (
▶ Выключите котёл, закройте газовый кран, отсоедините манометр
и заверните уплотнительный винт.
▶ Установите и опломбируйте крышку.
12
Измерение параметров дымовых газов
12.1 Регулировка мощности котла
Для настройки
максимальной мощности котла
:
▶ Вызовите сервисную функцию 1.2.F и установите режим работы
04
(
Для настройки
минимальной мощности котла
:
▶ Вызовите сервисную функцию 1.2.F и установите режим работы
03
(
Чтобы установить
нормальный режим работы
:
▶ Вызовите сервисную функцию 1.2.F и установите режим работы
00
(
-или-
▶ Наждмите кнопку "Stand-by".
Котёл перейдёт на нормальный режим работы.
12.2 Проверка герметичности отвода дымовых газов
Для измерения необходим зонд с кольцевой щелью.
Измерение возможно только при отводе дымовых газов по C
12
и
C
32
.
Содержание O
2
не должно превышать 20,6 %. Содержание CO
2
не
должно превышать 0,2 %.
▶ Для обеспечения теплоотдачи открыть вентили радиаторов или
точку отбора горячей воды.
▶ Включить котел и подождать несколько минут.
▶ Снять заглушку с измерительного патрубка воздуха для горения
(2).
▶ Протолкнуть зонд внутрь патрубка.
Рис. 32
[1]
Измерительный штуцер дымовых газов
[2]
Измерительный штуцер воздуха для горения газа
▶ Уплотнить измерительное отверстие.
▶ Вызовите сервисную функцию 1.2.F и установите режим работы
04
(
▶ Измерить значения O
2
или CO
2
.
▶ Вызовите сервисную функцию 1.2.F и установите режим работы
00
(
▶ Выключить котёл.
▶ Вынуть зонд.
▶ Установите заглушку.
Вид газа
Номи-
нальное
давление
[мбар]
Допустимый диапазон
давления при макс.
номинальной тепловой
мощности [мбар]
Природный газ H (23)
13
10,5 - 16
Сжиженный газ
(пропан)
29
25 - 35
Сжиженный газ
(бутан)
Таб. 24
При показателях выше или ниже этих значений нельзя
выполнять пуск в эксплуатацию. Определите причину
и устраните неисправность. Если это невозможно, то
перекройте подачу газа и обратитесь в
газоснабжающую организацию.
В вашем распоряжении 15 минут для измерения
параметров. После этого котёл опять перейдет на
нормальный режим работы.
Измерение концентрации O
2
и CO
2
в воздухе для
горения позволяет проверить герметичность путей
отвода дымовых газов.
FLUE
FLUE
6 720 612 2
3
2-5
3
.1O
2
1
