Монтаж

 |

21

6 720 802 356 (2012/07)

Solid 2000 B

Тип 45D

B

Поднимите вертикальную решётку вверх из опоры и
выньте её из котла через загрузочную заслонку или
через зольную дверцу.

B

Уложите шамотные кирпичи как показано на
рисунке.

B

Установите вертикальную решётку в опору.

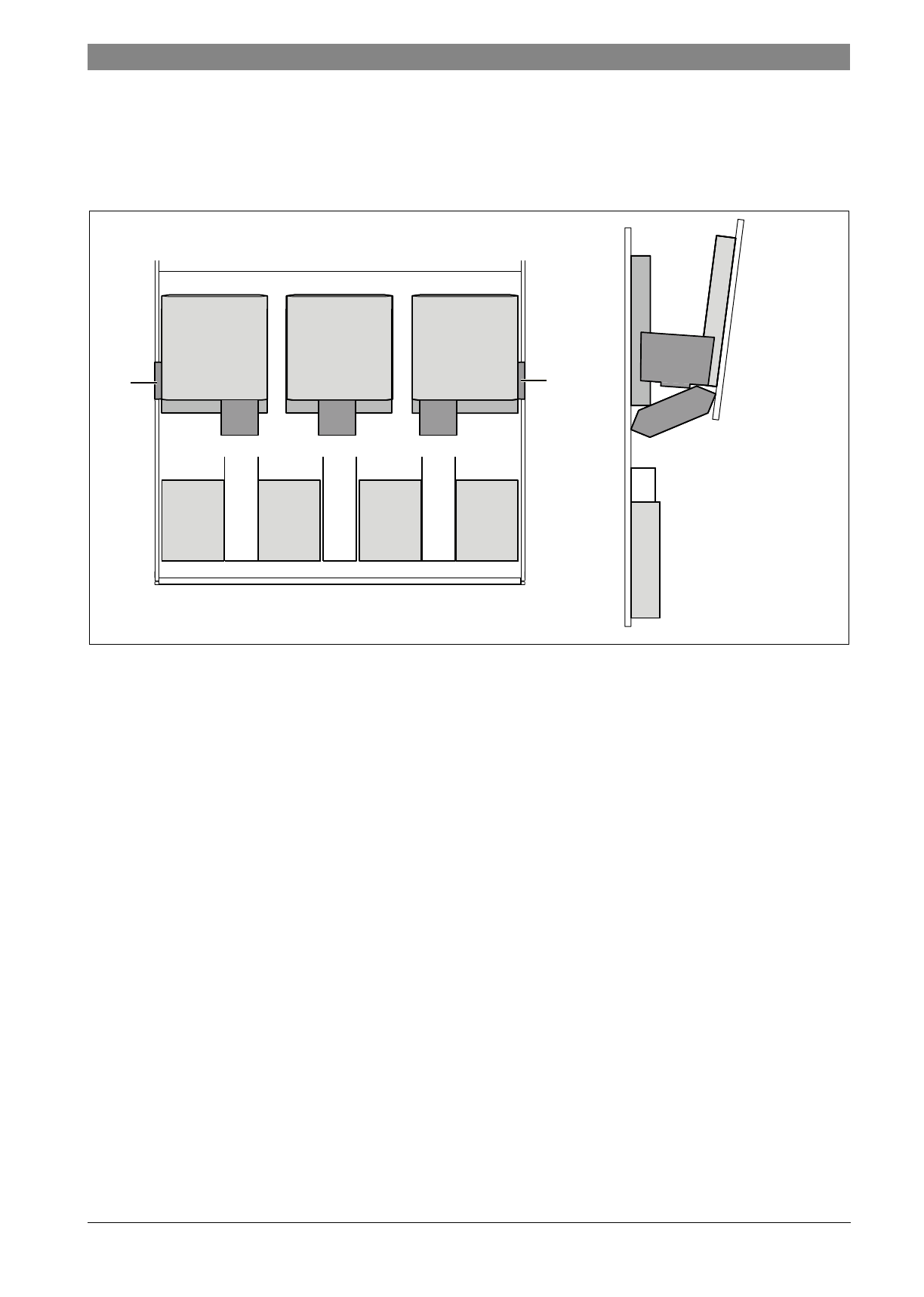

Рис. 17 Укладка шамотных кирпичей для типов 45D

1

Верхние шамотные кирпичи

2

Шамотные кирпичи

3

Задние шамотные кирпичи

4

Средние шамотные кирпичи

5

Нижние шамотные кирпичи

6

Канал вторичного воздуха

1

1

1

1

4

4

3

3

4

3

4

3

2

5

5

5

5

5

2

2

6

6

6

6

6 720 648 407-12.1T
