18
|
Монтаж
Solid 2000 B
6 720 802 356 (2012/07)
3.12
Демонтаж вертикальной решётки и
укладка шамотных кирпичей
B
Уложите шамотные кирпичи в котёл как показано на
рисунке.
Вертикальную решётку и шамотные кирпичи можно
вынимать для лучшей чистки котла.
Типы 12, 16
Средние и боковые кирпичи могут отвалиться при
транспортировке, поэтому они поставляются в
зольном ящике.
B
Поднимите вертикальную решётку вверх из опоры и
выньте её из котла через загрузочную заслонку или
через зольную дверцу.
B
Шамотные кирпичи расположите так, чтобы
средний кирпич на стороне охлаждающего ребра
находился на опоре, а на другой стороне лежал на
переднем охлаждающем ребре.
B
Установите шамотный кирпич в топочную камеру.
Опора служит для перемещения среднего
шамотного кирпича при чистке канала вторичного
воздуха. После монтажа шамотный кирпич должен
находиться у бокового упора.
B
Установите вертикальную решётку в опору.

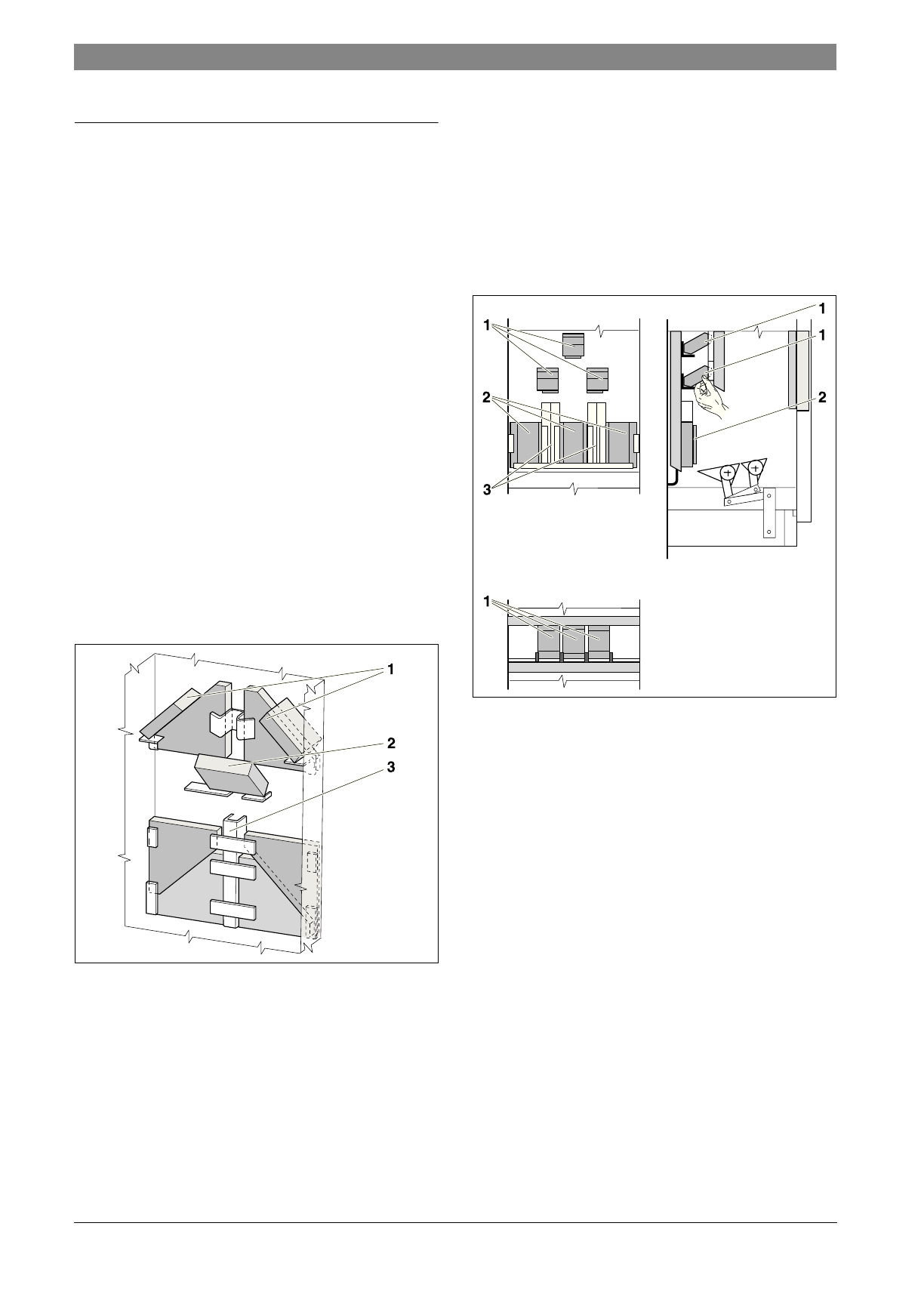

Рис. 13 Укладка шамотных кирпичей для типов 12, 16
1
Шамотные кирпичи
2
Средний шамотный кирпич
3
Канал вторичного воздуха
Типы 20, 24
B
Поднимите вертикальную решётку вверх из опоры и
выньте её из котла через загрузочную заслонку или
через зольную дверцу.
B
Уложите средние кирпичи на опоры в топочной
камере.
B
Установите верхние шамотные кирпичи.
B
Установите вертикальную решётку в опору.
Рис. 14 Укладка шамотных кирпичей у типов 20, 24
(вид спереди, сбоку и сверху)
1
Верхние шамотные кирпичи
2
Средние шамотные кирпичи
3
Канал вторичного воздуха
