ВНУТРИ

По  окончании  отопительного  сезона

обязательно выполните чистку и проверку

котла, действуя следующим образом (Pис.

6.4):

-

 Отключите  напряжение  на  электриче-

ском щите.

-

 Снимите  дверцу  (3)  и  крышку  (1)  обли-

цовки.

-

 Отсоедините верхнюю панель (4) дымос-

борной  камеры,  которая  прикреплена  к

ней с помощью саморезов.

-

 Снимите газовую группу.

-

 Просуньте  сверху  специальный  ёршик

между  рядов  столбиков  на  чугунном

теплообменнике и, выполняя вертикаль-

ные движения, удалите наросшие корки.

-

 Снимите горелку с коллектора держате-

ля форсунок и направьте поток воздуха

внутрь  горелок,  чтобы  оттуда  вышла

пыль,  которая  могла  в  них  скопиться.

Убедитесь  в  том,  что  в  верхней  части

горелок,  в  которой  находятся  отвер-

стия,  нет  постороннего  налёта    (Pис.

6.4).

-

 Удалите  со  дна  котла  скопившуюся

накипь  и  установите  на  место  снятые

детали, проверив положение прокладок.

-

 Проверьте  положение  электродов  и  их

изно (Pис. 6.4).

-

 Проверьте  дымоход  убедитесь  в  том,

что тракт дымовых газов чистый.

-

 Проверьте работу блоков управления.

-

 После сборки все соединения газа необ-

ходимо  проверить  герметичность  всех

газовых  соединений  с  помощью  мыль-

ной  воды  или  специальных  продуктов,

запрещается  использовать  для  этого

открытое пламя.

b

Профилактическое  техническое

обслуживание  и  проверка  рабо

-

ты  котла  и  систем  защиты  долж

-

ны  выполняться  исключительно

уполномоченной  сервисной  орга

-

низацией.

1

4

3

2

6

7

8

12

9

10

11

13

5

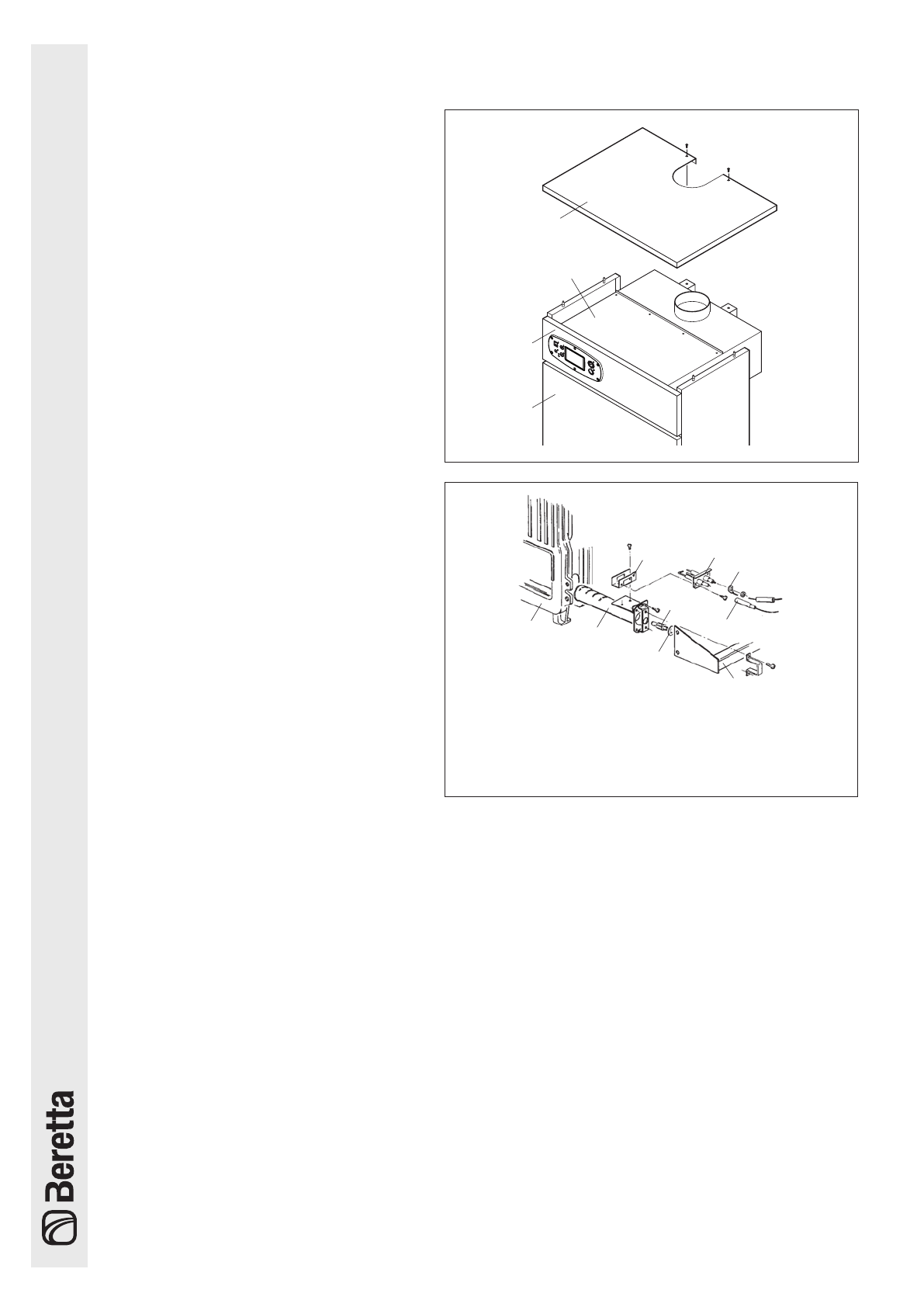

Pис. 6.4

ОБОЗНАЧЕНИЯ

5  Корпус котла

6  Горелка

7  Главная форсунка

8  Алюминиевая

шайба

9  Коллектор горелок

10 Суппорт электродов

11  Группа электродов

12 Провод электрода

розжига

13 Провод электрода

обнаружения пламени
