27
4.4

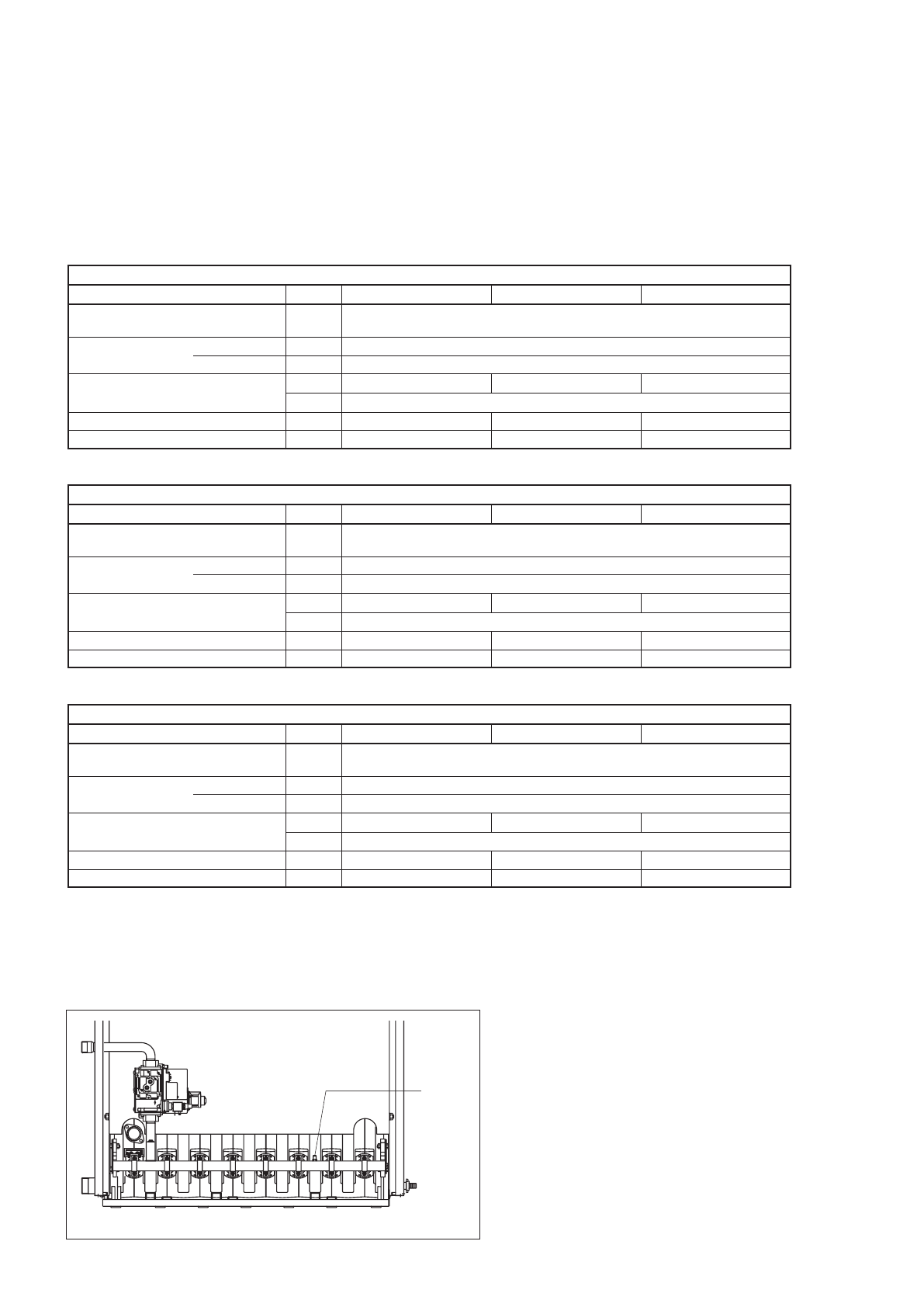

Регулировки
Котлы серии Novella MAXIMA поставля-
ются подготовленными для работы на
природном газе в соответствии с инфор-
мацией, приведённой на шильдике с типом
газа. Они уже отрегулированы на заводе
в соответствии со значениями в таблице
(допуск ±5%).
Настройки необходимо выполнять, только
если проводился какой-либо внеплановый
ремонт или менялся клапан газа.
b
Настройки должен выполнять толь-
ко обученный специалист сервисной
организации.
Тип газа - G20
Параметр
90
99
108
Нижний коэффициент Воббе
(при 15°С – 1013 мбар)
МДж/м
3
45,67
давление газа в
сети (**)
Номинальное мбар
20
минимальное мбар
17
Форсунки основной горелки
шт.
9
10
11
Ø мм
2,95
Расход газа (*)
кг/ч
10,6
11,6
12,7
Давление на форсунках
мбар
4,7 - 9,3
4,7 - 9,3
4,6 - 9,3
Тип газа - G30
Параметр
90
99
108
Нижний коэффициент Воббе
(при 15°С – 1013 мбар)
МДж/м
3
80,58
давление газа в
сети (**)
Номинальное мбар
30
минимальное мбар
25
Форсунки основной горелки
шт.
9
10
11
Ø мм
1,70
Расход газа (*)
кг/ч
7,7
8,5
9,3
Давление на форсунках
мбар
12,0 - 25,5
12,5 - 25,1
12,6 - 25,6
Тип газа - G31
Параметр
90
99
108
Нижний коэффициент Воббе
(при 15°С – 1013 мбар)
МДж/м
3
70,69
давление газа в
сети (**)
Номинальное мбар
37
минимальное мбар
25
Форсунки основной горелки
шт.
9
10
11
Ø мм
1,70
Расход газа (*)
кг/ч
7,6
8,3
9,1
Давление на форсунках
мбар
15,6 - 30,0
16,6 - 32,7
16,6 - 34,3
(*) Температура 15°С – давление 1013 мбар
(**) В любом случае гарантирована работа при минимальных давлениях до 13,5 мбар
ДАВЛЕНИЕ НА ФОРСУНКАХ
- Отвинтите приблизительно на три обо-
рота винты штуцера давления (10) и
присоедините манометр.
- Запустите котёл как описано на странице
24.
- Убедитесь в том, что давление на фор-
сунках соответствует значениям, при-
ведённым в таблицах выше. При необ-
ходимости отрегулируйте давление, как
описано в параграфе "Настройка давле-
ний газа" на странице 29
- Отсоедините манометр и снова завинти-
те винт на штуцер измерения давления
(10).
10
Pис. 4.13
