MANUALE i
Nst
ALLA
tor
E
24

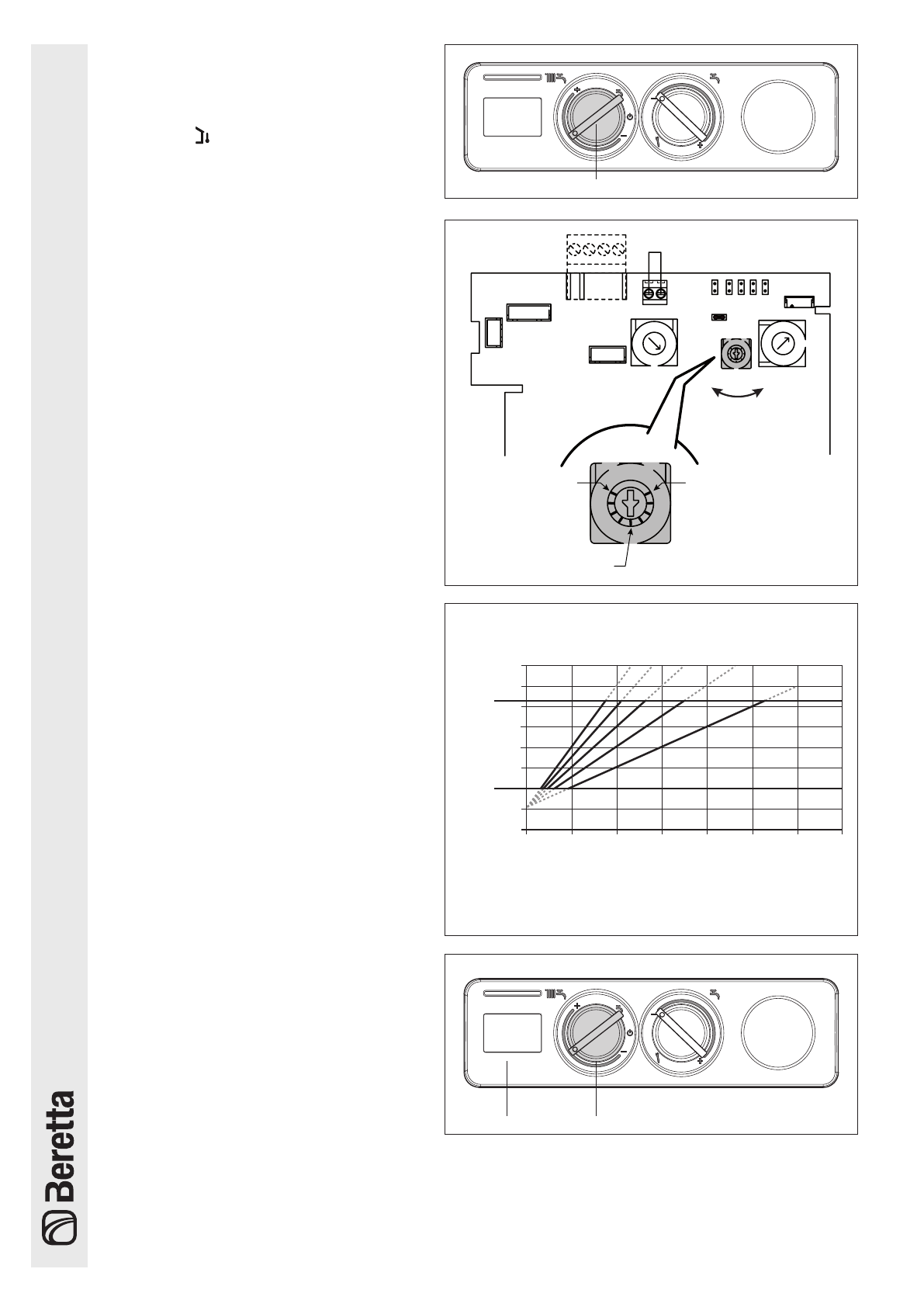

- Датчик наружной температуры: режим
погодозависимого терморегулирования
включается автоматически, достаточ-
но просто подключить датчик наруж-
ной температуры. На дисплее появится
символ . Терморегуляция заключается
в том, что температура в подающем
трубопроводе меняется в зависимо-
сти от температуры наружного возду-
ха. Переключатель режимов работы (1,
Рис. 4.8) активирован и используется для
изменения заданной температуры котла.
Электрические подключения описаны в
главах "Принципиальная электрическая
схема" и "Электрическое подключение").
Для изменения заданной кривой терморе-
гулирования в режиме отопления необхо-
димо открыть щиток с приборами (смотри
"Электрическое подключение" на стра-
нице 15 и последующих) и изменить
положение потенциометра (P3, Рис. 4.9).
Кривые терморегулирования можно
менять от 1.0 до 3.0. В качестве приме-
ра на Рис. 4.9 потенциометр установлен
на значение 2.0). График зависимости
заданной температуры в подающем тру-
бопроводе от наружной температуры
приведён на Рис. 4.10 он приведён для
заданной температуры котла 20°С, когда
переключатель (1, Рис. 4.11) находится в
промежуточном положении.
На одной и той же кривой терморегули-
рования и для той же самой наружной
температуры, в случае необходимости,
можно изменять заданную температуру
котла с помощью переключателя функ-
ций (1, Рис. 4.11). При повороте переклю-
чателя (1, Рис. 4.11), на дисплее (4, Рис.
4.11) отображается заданная темпера-
тура воды в подающем трубопроводе,
которая зависит от наружной темпера-
туры, от заданной температуры котла
и от выбранной кривой погодозависи-
мого терморегулирования. После того
как переключатель будет отпущен, через
несколько секунд снова начнёт отобра-
жаться текущая температура котла.
Когда переключатель режимов работы
находится в промежуточном положении
(1, Рис. 4.11) не происходит корректи-
ровки заданной температуры воды в
подающем трубопроводе, показанной на
Рис. 4.10. Если возникнет необходимость
изменить заданную температуру воды в
подающем трубопроводе, для того чтобы
повысить комфорт в помещениях, можно
внести следующие корректировки:
- при повороте переключателя (1, Рис.
4.11) в сторону «-», заданная температу-
ра в подающем трубопроводе уменьшит-
ся;
- при повороте переключателя (1, Рис. 4.11)
в сторону «+», заданная температура в
подающем трубопроводе увеличится.
1
Рис. 4.8
JP1
JP2
JP3
JP4
JP5
JP6
CN8
CN
7
CN6
CN5
CN12
1
CN13
P1
P3
MAX
CURVA 1.0
MIN
P2
CURVA 2.0
CURVA 3.0
Рис. 4.9
3,0
100
90
80
70
60
50
30
20
20
SET
Te
mperatura di mandata (°C)
Temperatura esterna (°C)
10
0
-10
-20
-30
-40
-50
2,5 2,0
1,5
T82
T40
1,0
CURVE DI TERMOREGOLAZIONE
Рис. 4.10
1
4
Рис. 4.11
на заводе установлен наклон кривой = 2
Датчик наружной температуры влияет на
температуру в подающем трубопроводе
в режиме отопления и не влияет в режи-
ме ГВС.
КРИВЫЕ ТЕРМОРЕГУЛИРОВАНИЯ
Уличная температура (°С)
температура
пода
чи
(°C)
КРИВАЯ 3.0
КРИВАЯ 2.0
КРИВАЯ 1.0
