29
4.6
Регулировка
Котёл уже был настроен на заводе изготовителе.
Если возникнет необходимость снова выполнить регулировки, например, после выполне-
ния внепланового технического обслуживания, замены газового клапана или после пере-
хода на другой тип газа, выполните следующую последовательность действий.
b
Настройка максимальной мощности
должна осуществляться в описанной
ниже последовательности и только
квалифицированными специалистами.
b
При работе на G20 котел можно
отрегулировать на максимальную
мощность, если давление питания
находится в пределах 20 - 13 мбар.
Минимальное же давление питания
для достижения минимальной мощно-
сти составляет 10 мбар.
- Снимите переднюю панель облицовки
котла
- Отвинтите примерно на два оборота винт
штуцера для замера давления после
газового клапана и присоедините мано-
метр (не входит в комплект поставки).
4.6.1 Настройка максимальной
и минимальной мощности
На панели управления:
- переведите переключатель режимов
работы (2, Рис. 4.23) на символ
- переведите регулятор температуры воды
в системе отопления (1, Рис. 4.23) на мак-
симум (конец шкалы
+
)
- включите электропитание котла, для
этого переведите главный выключатель
системы в положение «включено»
- по манометру убедитесь в том, что дав-
ление газа стабильно
- снимите защитный колпачок с винтов
регулирования, аккуратно подцепив его
отвёрткой
1
2

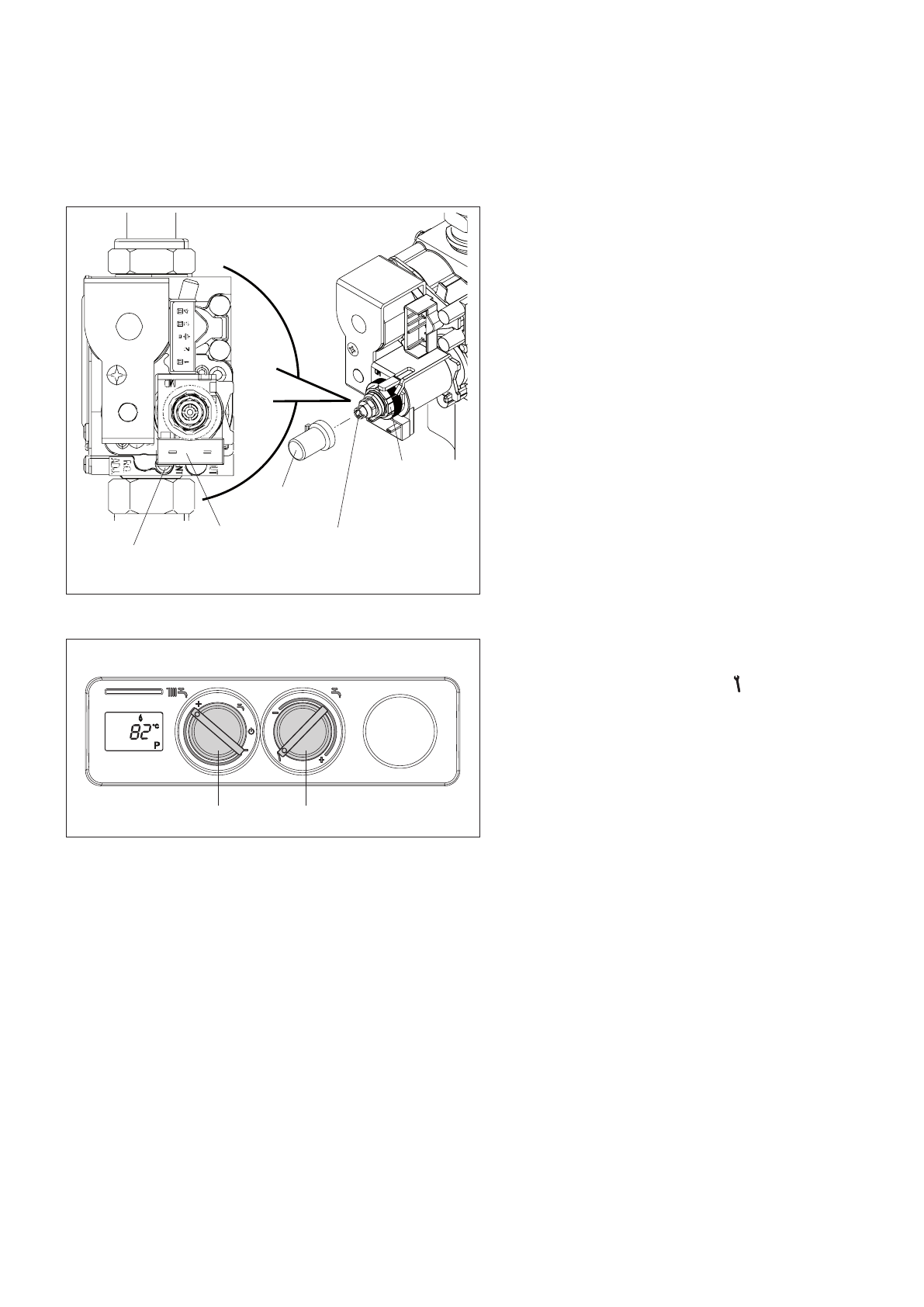

Presa di
pressione a valle
della valvola gas
Attacchi faston
Cappuccio di
protezione
Dado per la
regolazione della
massima potenza
Brugola per la regolazione
del minimo sanitario
Рис. 4.22
Рис. 4.23
b
При выполнении операции по регулировке максимальной мощности необходи
-
мо фиксировать винт регулировки минимальной мощности. И, наоборот, при
регулировке минимальной мощности фиксировать гайку регулировки макси
-
мальной мощности.
- с помощью рожкового гаечного ключа СН10 поворачивайте гайку регулирования макси-
мальной мощности таким образом, чтобы давление стало таким, как указано в таблице
из главы "Переход на другой тип газа" в зависимости от того, на каком газе вы собира-
етесь работать.
- переведите ручку регулирования температуры воды в системе отопления на минимум
(конец шкалы
-
)
- подождите пока значение, отображаемое на манометре, не стабилизируется на минимуме
- с помощью шестигранного ключа поверните регулировочный винт так, чтобы давление
на манометре стало таким, как указано в таблице из главы "Переход на другой тип газа"
в зависимости от того, на каком газе вы собираетесь работать.
- переведите регулятор температуры воды в системе отопления обратно на максимум (конец
шкалы +) и убедитесь в том, что давление газа на максимальной мощности не уменьшилось
- аккуратно наденьте защитный колпачок обратно на регулировочный винт
- установите переключатели (1 e 2, Рис. 4.23) обратно в те положения, которые соответ-
ствуют уставкам температуры в контурах отопления и ГВС.
