SLIM Fi – FiN
руководство
для
технического
персонала
- 25 -
газовые
напольные
котлы
9.4.
ПРИСОЕДИНЕНИЕ
БОЙЛЕРА
BAXI SLIM UB 80-120 INOX
Для
правильного
присоединения
бойлера
к
котлу
выполните
следующие
операции
,
руководствуясь
также
инструкциями
,
прилагаемыми
к
бойлеру
:
•
Получить
доступ
к
клеммной
колодке
в
соответствии
с
разделом
5.1 «
Электрическое
присоединение
котла
.
Доступ
к
клеммной
колодке
электропитания
».
•
Присоединить
пятижильный
кабель
,
поставляемый
с
бойлером
,
к
следующим
контактам
:
1)
разъему
А
8
электронной
платы
,
контакты
1
и
5 (
контакты
1
и
5
разъема
А
8
предназначены
для
насоса
бойлера
);
2)
к
зажимам
1
и
2
разъема
М
2 (
черный
и
красный
провода
),
предварительно
удалив
электрическое
сопротивление
;
3)
желто
-
зеленый
провод
заземления
присоединить
к
клемме
заземления
.
•
Сместить
один
из
концов
желтой
перемычки
«
Программатор
ГВС
»
с
зажима
5
на
зажим
6
разъема
М
2 (
активация
функции
ГВС
).
•
Провести
кабель
по
соответствующим
кабеледержателям
и
зафиксировать
шестиполюсный
разъем
в
задней
части
котла
при
помощи
соответствующих
винтов
,
поставляемых
в
комплекте
,
предварительно
сняв
крышки
с
разъема
.
Датчик
ГВС
•
Присоединить
датчик
температуры
ГВС
(
датчик
бойлера
)
к
зажимам
Т
1
и
Т
2
шестиполюсного
разъема
и
установить
датчик
в
колбу
бойлера
(
колба
для
датчика
температуры
).
Насос
бойлера
•
Присоединить
насос
бойлера
к
зажимам
шестиполюсного
разъема
при
помощи
кабеля
(
рекомендуется
трехжильный
кабель
,
сечением
1,5
мм
2
)
•
Закрыть
крышки
шестиполюсного
разъема
.
см
.
также
рис
. 22
SB =
датчик
бойлера
UB =
накопительный
бойлер
PS =
насос
бойлера

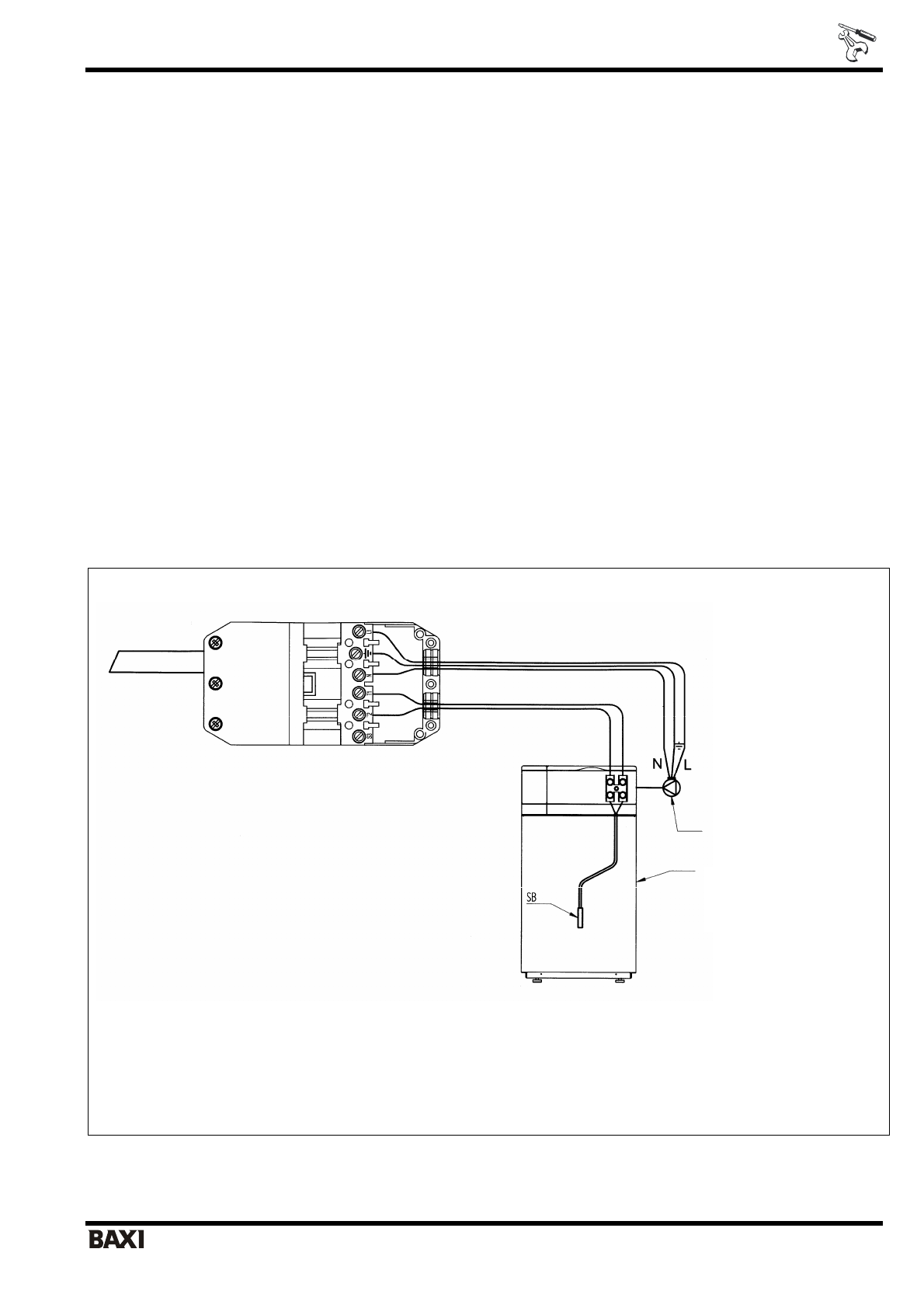

Рис
. 24:
Электрическое
присоединение
для
бойлера
Slim UB 80-120 INOX
насос
бойлера
накопительный
бойлер
