SLIM 2.300 Fi
руководство
для
технического
персонала
- 17 -
газовые
напольные
котлы
5.
Электрическое
присоединение
котла
Котлы
поставляются
с
выполненными
электрическими
соединениями
и
кабелем
электропитания
.
Безопасность
электрического
присоединения
достигается
только
при
правильном
и
надежном
заземлении
устройства
.
Котел
должен
быть
присоединен
к
сети
с
однофазным
напряжением
230
В
и
заземлен
при
помощи
прилагаемого
кабеля
из
трех
проводов
с
соблюдением
полярности
фаз
:
фаза
(L) -
нейтраль
(N)
.
Присоединение
должно
быть
выполнено
при
помощи
двухполюсного
выключателя
с
расстоянием
между
разомкнутыми
контактами
не
менее
3
мм
.
При
замене
кабеля
питания
необходимо
использовать
кабель
с
медными
жилами
3x1
мм
2
с
максимальным
внешним
диаметром
8
мм
или
кабель
с
аналогичными
характеристиками
.
При
возможных
перепадах
(
скачках
)
напряжения
в
сети
электропитания
настоятельно
рекомендуем
установить
перед
котлом
стабилизатор
напряжения
.
Это
позволит
избежать
связанных
с
перепадами
напряжения
блокировок
котла
или
даже
выхода
из
строя
электронных
плат
.
Зная
параметры
местных
электросетей
,
местный
сервисный
центр
в
отдельных
случаях
вправе
требовать
обязательную
установку
стабилизатора
напряжения
.
5.1
ДОСТУП
К
КЛЕММНОЙ
КОЛОДКЕ
ЭЛЕКТРОПИТАНИЯ
Обесточить
котел
при
помощи
двухполюсного
выключателя
.
Снять
крышку
,
потянув
ее
вверх
.
Открыть
переднюю
дверцу
,
потянув
ее
за
верхние
углы
.
Отвинтить
два
крепежных
винта
панели
управления
.
Наклонить
панель
управления
вперед
.
Отвинтить
винты
и
получить
доступ
к
клеммной
электрической
колодке
.
В
клеммной
колодке
имеется
также
плавкий
предохранитель
быстрого
срабатывания
на
2
А
(
рис
. 17).
(L) =
фаза
,
коричневый
(
Т
) =
нейтраль
,
голубой
=
земля
,
желто
-
зеленый
(1) (2) =
контакты
для
присоединения
комнатного
термостата

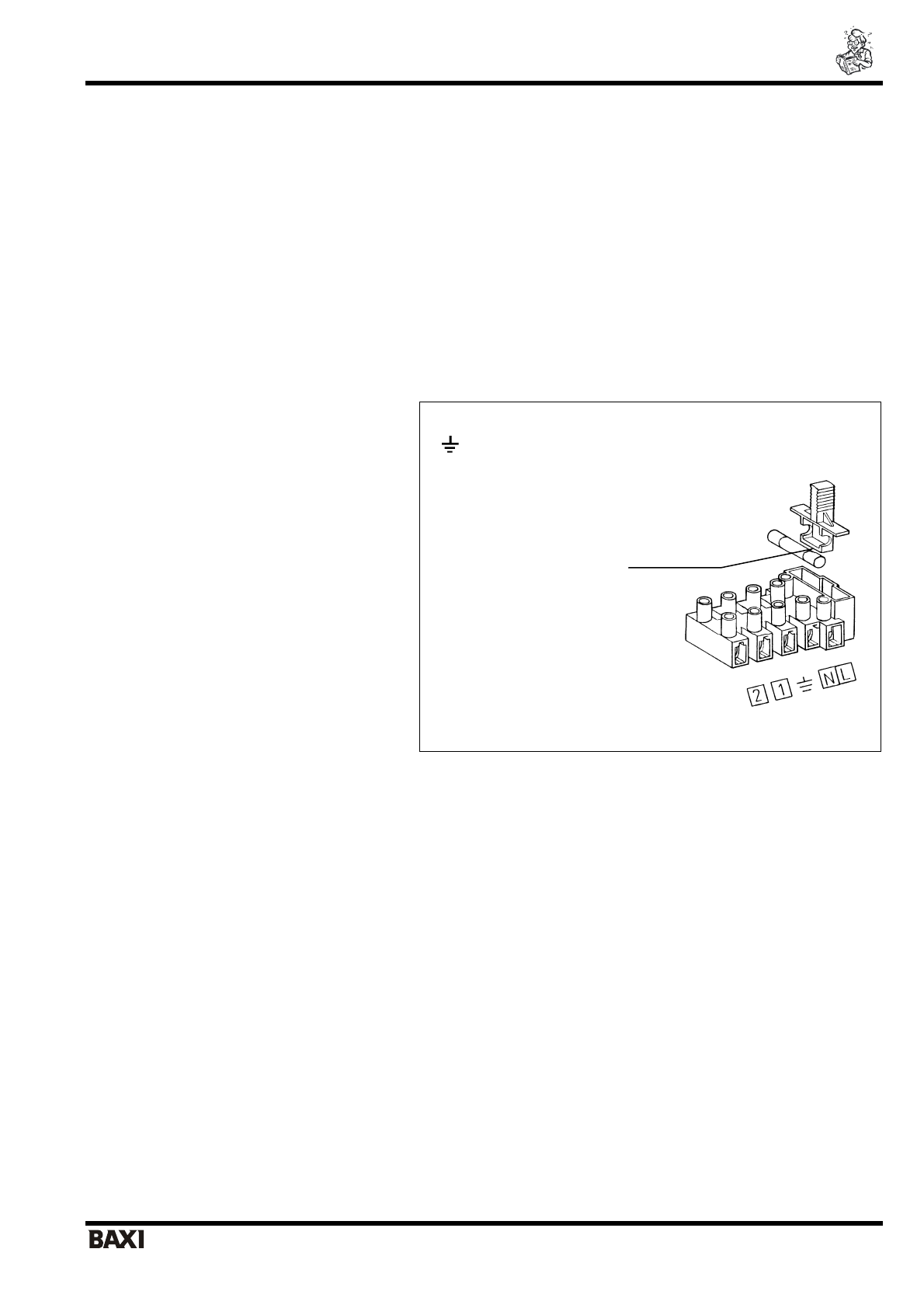

Рис
.17:
Клеммная
колодка
электропитания
плавкий
предохранитель
Характеристики
