SLIM 2.300 Fi
руководство
для
технического
персонала
21
газовые
напольные
котлы
9.1.
УСТАНОВКА
И
ПРИСОЕДИНЕНИЕ
ДАТЧИКА
УЛИЧНОЙ
ТЕМПЕРАТУРЫ
Датчик
уличной
температуры
должен
быть
установлен
на
внешней
стене
здания
в
соответствии
с
приведенными
ниже
инструкциями
:
•
Установить
датчик
на
северной
,
северо
-
восточной
стене
здания
для
защиты
от
прямых
солнечных
лучей
.
•
Избегать
установки
датчика
на
влажных
и
сырых
стенах
.
•
Убедиться
,
что
стена
обладает
хорошими
теплоизоляционными
характеристиками
.
•
Избегать
установки
вблизи
вентиляторов
,
отверстий
отвода
пара
и
продуктов
сгорания
.
Крепление
к
стене
должно
быть
выполнено
с
использованием
двух
дюбелей
,
поставляемых
в
комплекте
,
а
также
в
соответствии
с
техническими
инструкциями
,
которые
прилагаются
к
датчику
.
Электрическое
присоединение
датчика
уличной
температуры
осуществляется
с
использованием
двух
проводов
с
минимальным
сечением
0,5
мм
2
и
максимальной
длиной
20
м
(
полярность
фаз
соблюдать
не
нужно
).
Кабель
,
соединяющий
котел
с
датчиком
,
должен
быть
присоединен
с
одной
стороны
к
клеммам
датчика
и
зажат
соответствующим
герметичным
кабельным
зажимом
,
а
с
другой
стороны
-
к
клеммам
на
самом
котле
.
Кабель
должен
выходить
из
котла
через
соответствующие
кабельные
зажимы
,
при
этом
он
должен
быть
зафиксирован
с
использованием
одного
из
зажимов
,
имеющихся
на
электрической
колодке
котла
.
9.2.
ВЫБОР
РАБОЧЕЙ
КРИВОЙ
При
присоединенном
датчике
уличной
температуры
регулятор
температуры
контура
отопления
выполняет
функцию
выбора
коэффициента
(Kt)
зависимости
температуры
на
подаче
в
систему
отопления
от
температуры
на
улице
.

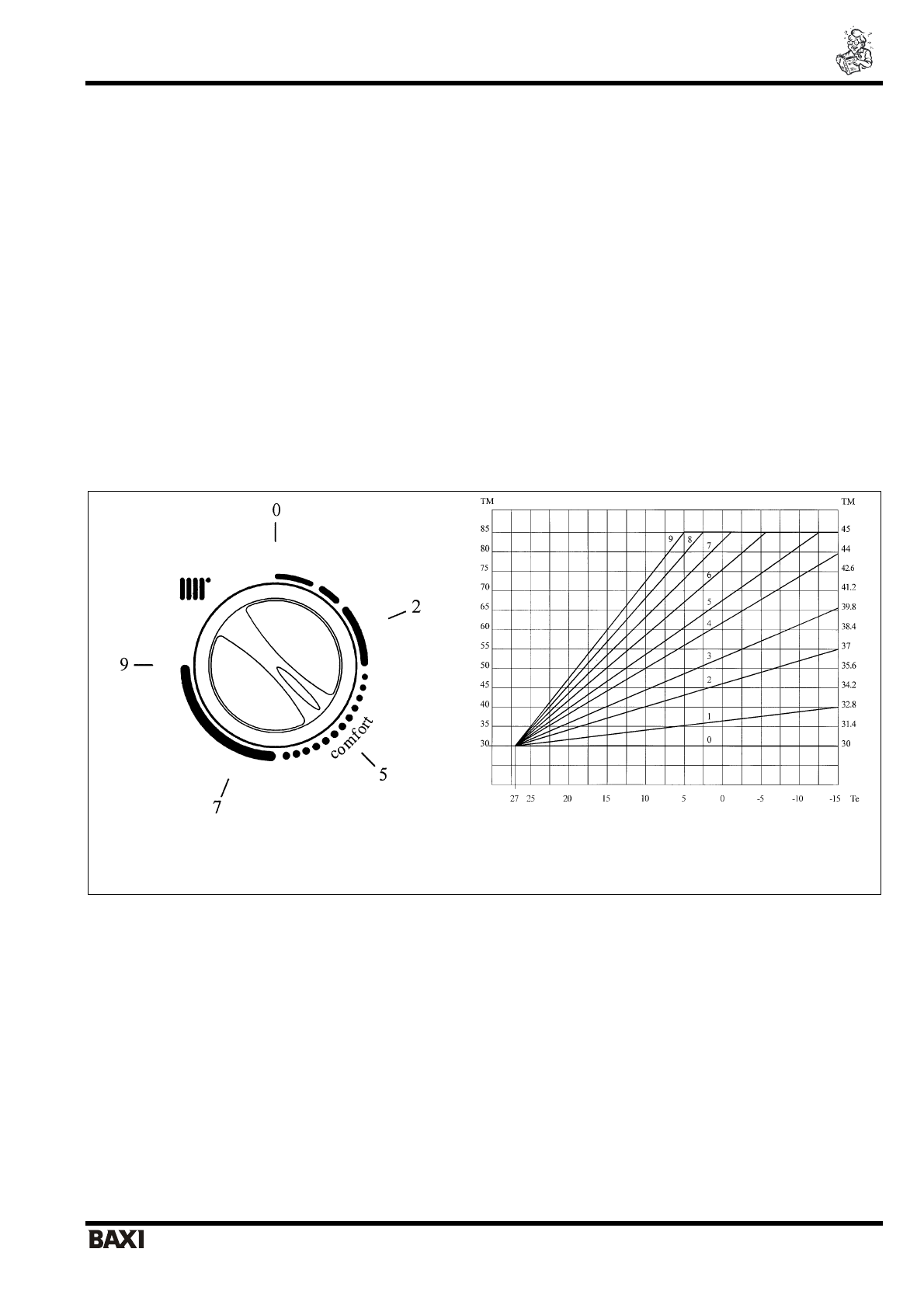

На
приведенном
ниже
рисунке
проиллюстрировано
соответствие
положений
регулятора
и
установленных
кривых
.
Помимо
представленных
кривых
могут
быть
заданы
и
промежуточные
кривые
.
TM =
температура
подачи
в
систему
отопления
Te =
внешняя
температура
на
улице
Рис
. 21:
Выбор
рабочей
кривой
датчика
уличной
температуры
Внимание
:
Значение
температуры
подачи
в
систему
отопления
ТМ
зависит
от
положения
переключателя
T.RISC
на
плате
(
см
. § 11).
Максимальное
значение
устанавливаемой
температуры
равно
85
или
45 °
С
(
по
умолчанию
установлено
85°
С
).
10.
Присоединение
климатического
регулятора
QAA 73
(
поставляется
отдельно
)
Присоединение
климатического
регулятора
QAA 73
к
электронной
плате
должно
быть
выполнено
при
помощи
специальной
платы
-
интерфейса
,
также
входящей
в
комплект
поставки
.
Данная
плата
-
интерфейс
должна
быть
присоединена
к
переключателю
А
7
электронной
платы
котла
.
Регулятор
QAA 73
присоединяется
к
зажимам
(+)
и
(-)
разъема
присоединений
,
поставляемого
с
регулятором
.
При
присоединении
соблюдения
полярности
фаз
не
требуется
(
рис
. 22).
Перемычка
на
разъеме
(
зажимы
1
и
2),
предусмотренная
для
присоединения
комнатного
термостата
,
должна
быть
удалена
.
Для
правильной
установки
и
использования
устройства
изучите
инструкции
,
прилагаемые
к
обоим
аксессуарам
.
Характеристики
