SLIM i – iN
руководство
для
технического
персонала
20
газовые
напольные
котлы
9.2.
ПРИСОЕДИНЕНИЕ
БОЙЛЕРА
BAXI SLIM UB 80-120
Для правильного присоединения бойлера к котлу выполните следующие операции, руководствуясь также
инструкциями, прилагаемыми к бойлеру:
•
Получить доступ к клеммной колодке в соответствии с разделом 5.1 «Электрическое присоединение котла. Доступ
к клеммной колодке электропитания».
•
Присоединить 2-жильный кабель, выходящий из бойлера, к зажимам 5 и 6 разъема М2 (серо-зеленый провод),
предварительно удалив желтую перемычку. Провести кабель по соответствующим кабеледержателям котла.
Насос
бойлера
•
Присоединить насос бойлера к зажимам (37) и (39) клеммной колодки бойлера при помощи кабеля (рекомендуется
трехжильный кабель сечением 0,75 мм
2
).
Внимание
!
Регулятор
воды
ГВС
(
рис
. 1,
поз
. 3)
должен
быть
установлен
на
максимальное
значение
.
Для
регулирования
температуры
воды
ГВС
используйте
регулятор
бойлера
.

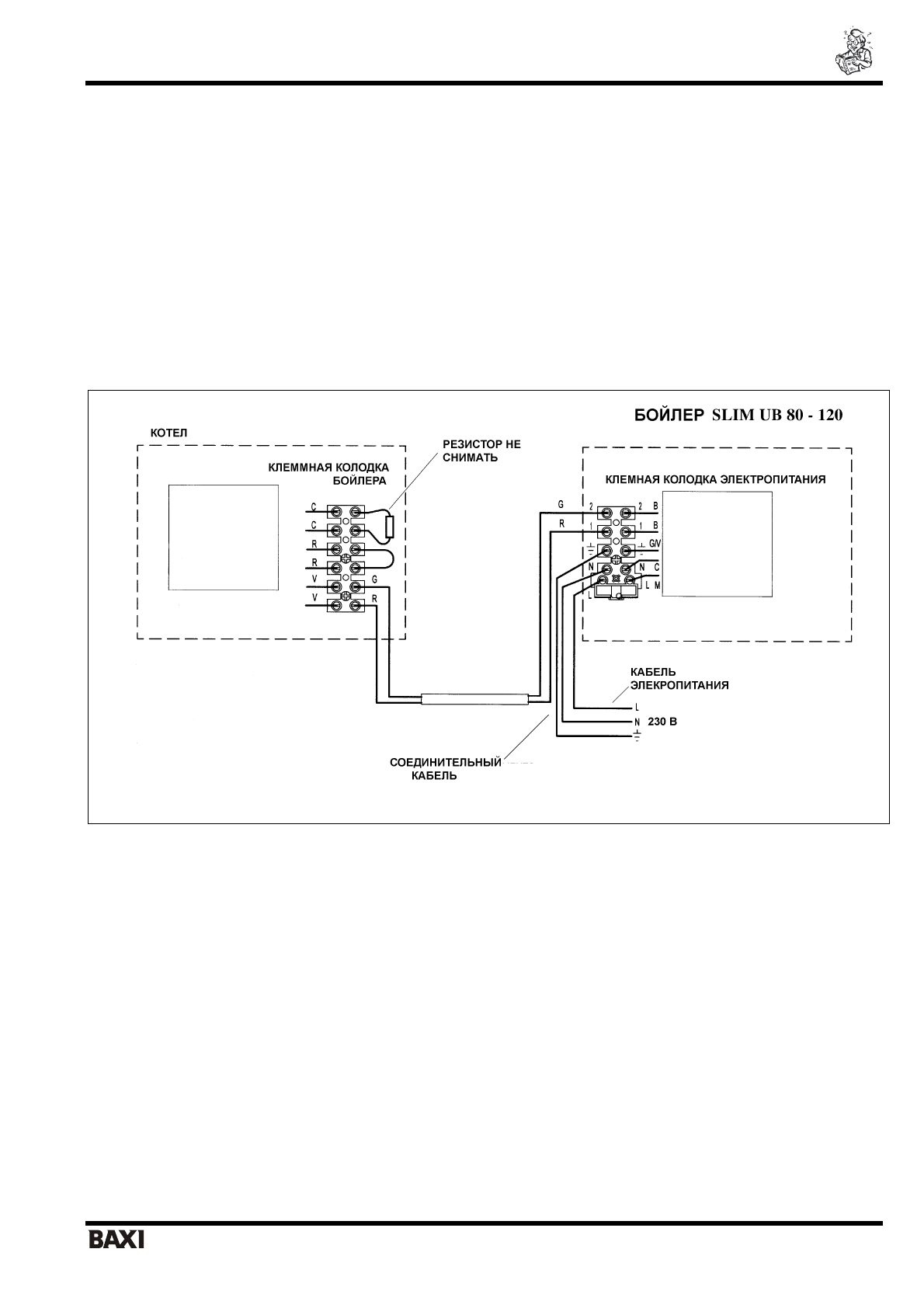

Рис
. 13:
Электрическое
присоединение
для
бойлера
Slim UB 80-120
9.3.
ПРИСОЕДИНЕНИЕ
БОЙЛЕРА
ДРУГИХ
ТОРГОВЫХ
МАРОК
,
ИМЕЮЩЕГО
ВСТРОЕННЫЙ
ТЕРМОСТАТ
Если бойлер имеет свой собственный термостат и регулировочную ручку термостата, то для правильного
присоединения бойлера к котлу выполните следующие операции:
•
Получить доступ к клеммной колодке в соответствии с разделом 5.1 «Электрическое присоединение котла. Доступ
к клеммной колодке электропитания».
•
Присоединить 2-жильный кабель термостата бойлера, к зажимам 5 и 6 разъема М2, предварительно удалив
желтую перемычку. Провести кабель по соответствующим кабеледержателям котла.
•
Присоединить насос бойлера к разъему А8 электронной платы, контакты 1 и 5, а также к клемме заземления.
Внимание!
Регулятор воды ГВС (рис. 1, поз. 3) должен быть установлен на максимальное значение.
Для регулирования температуры воды ГВС используйте регулятор бойлера.
