19
газовые
напольные
котлы
9.1.
ПРИСОЕДИНЕНИЕ
БОЙЛЕРА
ДРУГИХ
ТОРГОВЫХ
МАРОК
(бойлер должен иметь колбу для термостата с диаметром более 7 мм)
Для данного присоединения необходимо использовать присоединительный комплект «датчик ГВС –
присоединительный кабель насоса», поставляемый в качестве аксессуара (KHW 714087410).
Для правильного электрического присоединения выполните следующие операции, руководствуясь также рис. 12:
•
Получить доступ к клеммной колодке в соответствии с разделом 5.1 «Электрическое присоединение котла. Доступ
к клеммной колодке электропитания».
•
Присоединить пятижильный кабель, поставляемый с комплектом, к переключателю А8 электронной платы и к
зажимам 1 и 2 разъема М2 (черный и красный провода), предварительно удалив электрическое сопротивление. По
завершении данной операции присоединить клемму заземления.
•
Сместить один из концов желтой перемычки «Программатор ГВС» с зажима 5 на зажим 6 разъема М2 (активация
функции ГВС).
•
Провести кабель по соответствующим кабеледержателям и зафиксировать шестиполюсный разъем в задней части
котла при помощи соответствующих винтов, поставляемых в комплекте, предварительно сняв крышки с разъема.
Датчик
ГВС
•
Присоединить датчик ГВС к зажимам Т1 и Т2 шестиполюсного разъема и установить датчик в колбу бойлера
(колба для термостата).
Насос
бойлера
•
Присоединить насос бойлера к зажимам шестиполюсного разъема при помощи кабеля (рекомендуется
трехжильный кабель, сечением 1,5 мм
2
).
•
Закрыть крышки шестиполюсного разъема.

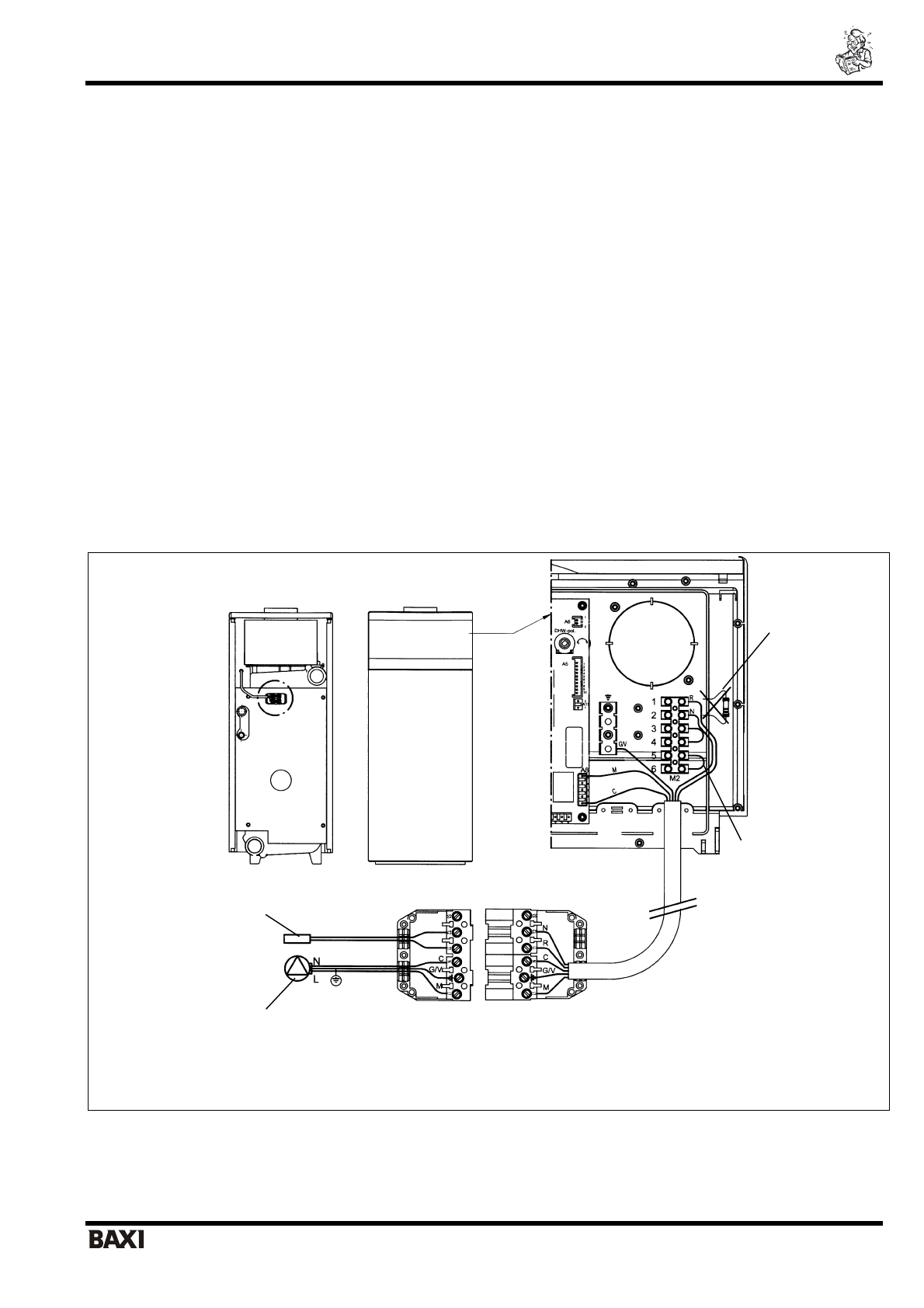

Рис
. 12:
Присоединение
электрического
кабеля
датчик бойлера
снять
сопроти-
вление
сместить
перемычку
насос бойлера
