7107112.01 (1-04/11)
13
11. ПОДКЛЮЧЕНИЕ К СЕТИ ЭЛЕКТРОПИТАНИЯ
Электрическая безопасность работы прибора гарантируется при его правильном подключении и
эффективном заземлении, выполненными в соответствии с действующими правилами и нормативами.
Котел подключается к однофазной сети питания 230В с подключением заземления при помощи
трехжильного кабеля (включен в комплект поставки) с соблюдением полярности Фаза-Нейтраль.
Подключение должно быть выполнено через двухполюсный выключатель с открытием
контактов не менее, чем на 3 мм.
В случае замены кабеля питания следует использовать гармонизированный кабель HAR H05 VV-F
3x0,75 мм
2
диаметром не более 8 мм. Плавкие предохранители быстрого типа 2А вмонтированы в
клеммную коробку подключения электропитания (извлечь предохранитель черного цвета для контроля

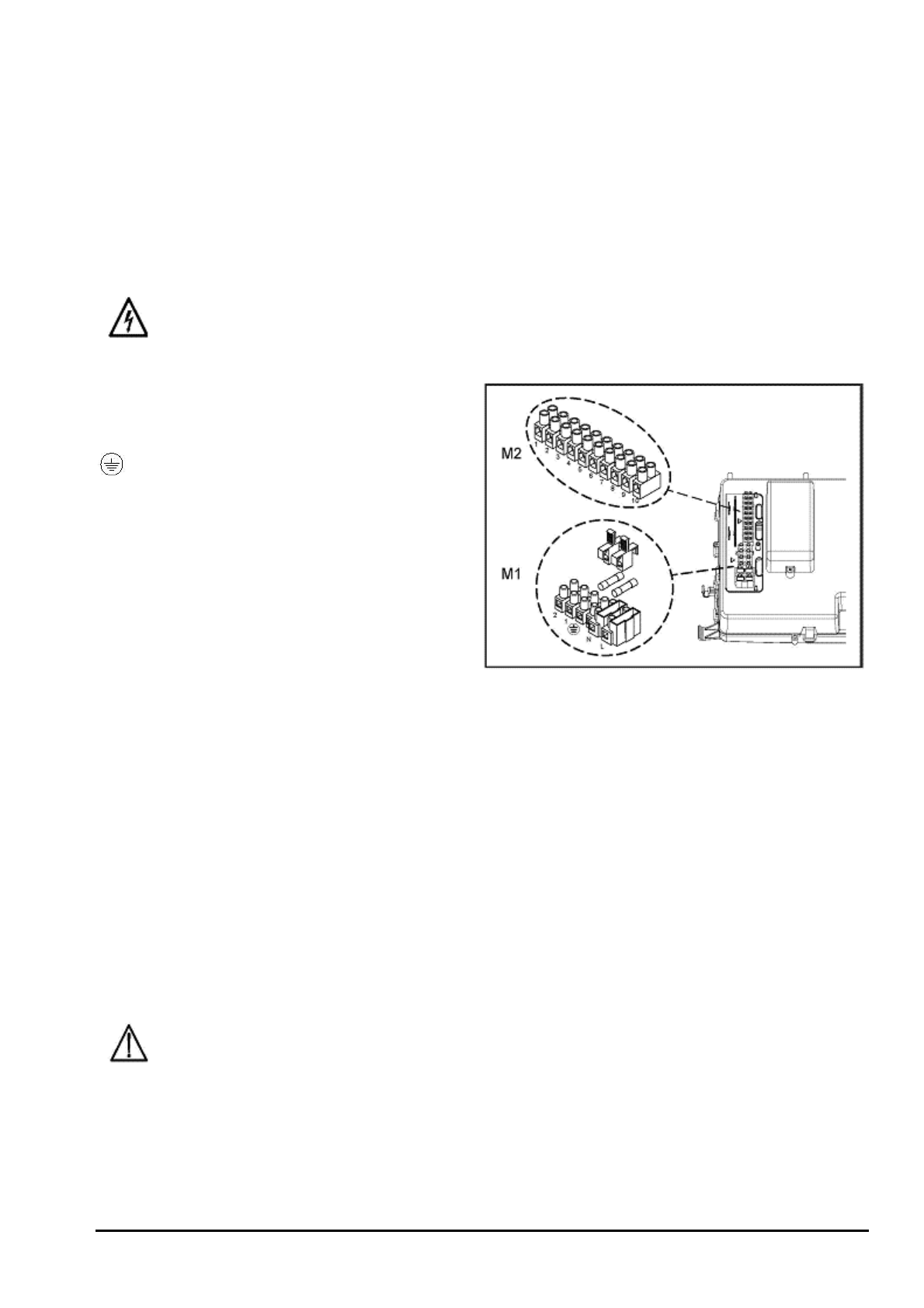

и/или проверки). Для доступа к клеммным коробкам
М1
и
М2,
предназначенным для электрических
подключений
,
снять переднюю панель котла, повернуть книзу блок управления.
Клеммная коробка М1 находится под высоким напряжением. Перед тем, как приступить к
выполнению электрических подключений, убедиться, что оборудование отключено от сети
электропитания.
КЛЕММНАЯ КОРОБКА М1
(соблюдать
полярность Ф-Н)
(L) = фаза
(коричневый)
(N) = нейтраль
(голубой)
= земля
(желто-зеленый)
(1)(2)
= контакт для
комнатного термостата
КЛЕММНАЯ КОРОБКА М2
Клемма 1 (подсветка дисплея) – 2 (масса) – 3
(+12В):
подключение панели управления (низкое
напряжение).
Клеммы 4-5 (общее)
: подключение уличного
датчика
температуры
(поставляется
как
дополнительное оборудование).
Клеммы 6-5 (общее)
: 2 зональный датчик
температуры
(датчик
солнечных
панелей,
каскадной
установки,
низкотемпературной
системы и т.д.)
Клеммы 7-5 (общее)
: 1 зональный датчик
температуры
(датчик
солнечных
панелей,
каскадной
установки,
низкотемпературной
системы и т.д.)
Клемма 8
: не используется.
Клеммы 9-10
: подключение реле (например,
зоновое оборудование).
11.1. ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА
Для подключения комнатного термостата:
отключить котел от сети электропитания
открыть клеммную коробку
М1
снять перемычку с контактов
1-2
и подключить провода термостата
подключить котел к сети электропитания и убедиться в правильной работе термостата
Необходимо оставить перемычку на клеммах 1-2 в клеммной коробке М1 в случае, если
комнатный термостат не будет использоваться или если не будет устанавливаться
настенная панель управления (глава 14.2).
