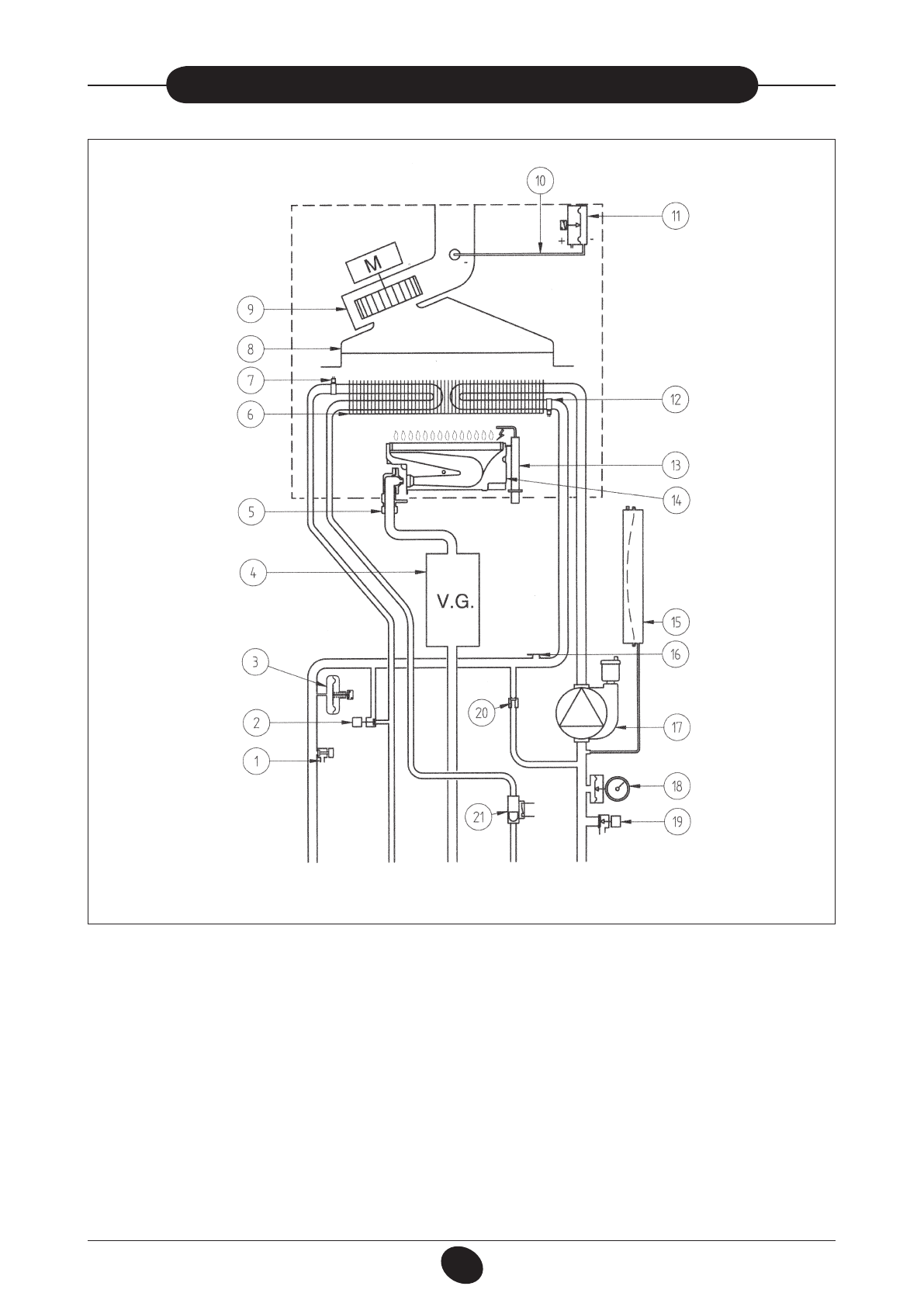

28. ФуНкцИоНальНЫе схемЫ

Рис. 17

обозначения:

подача в

систему

отопления

выход

горячей

воды

газ

подача

холодной

воды

возврат из

системы

отопления

1

кран слива воды из котла

2

кран заполнения системы отопления

3

гидравлический прессостат

4

газовый клапан

5

рампа подачи газа с форсунками

6

первичный теплообменник

7

датчик температуры (тип NTC) контура ГВС

8

дымовой колпак

9

вентилятор

10

точка отрицательного давления

11

пневмореле – датчик тяги

12

датчик температуры (тип NTC) контура отопления

13

электрод зажигания/контроля пламени

14

горелка

15

расширительный бак

16

термостат перегрева

17

насос с автоматическим воздухоотводчиком

18

манометр

19

сбросной предохранительный клапан (3 бар)

20

автоматическом байпасе

21

датчик приоритета контура ГВС

камера сгорания
