25
Р
а
з
д
е
л
У
С
Т
А
Н
О
В
Щ
И
К
(
r
u
)
7108195.01 (1-09/12)

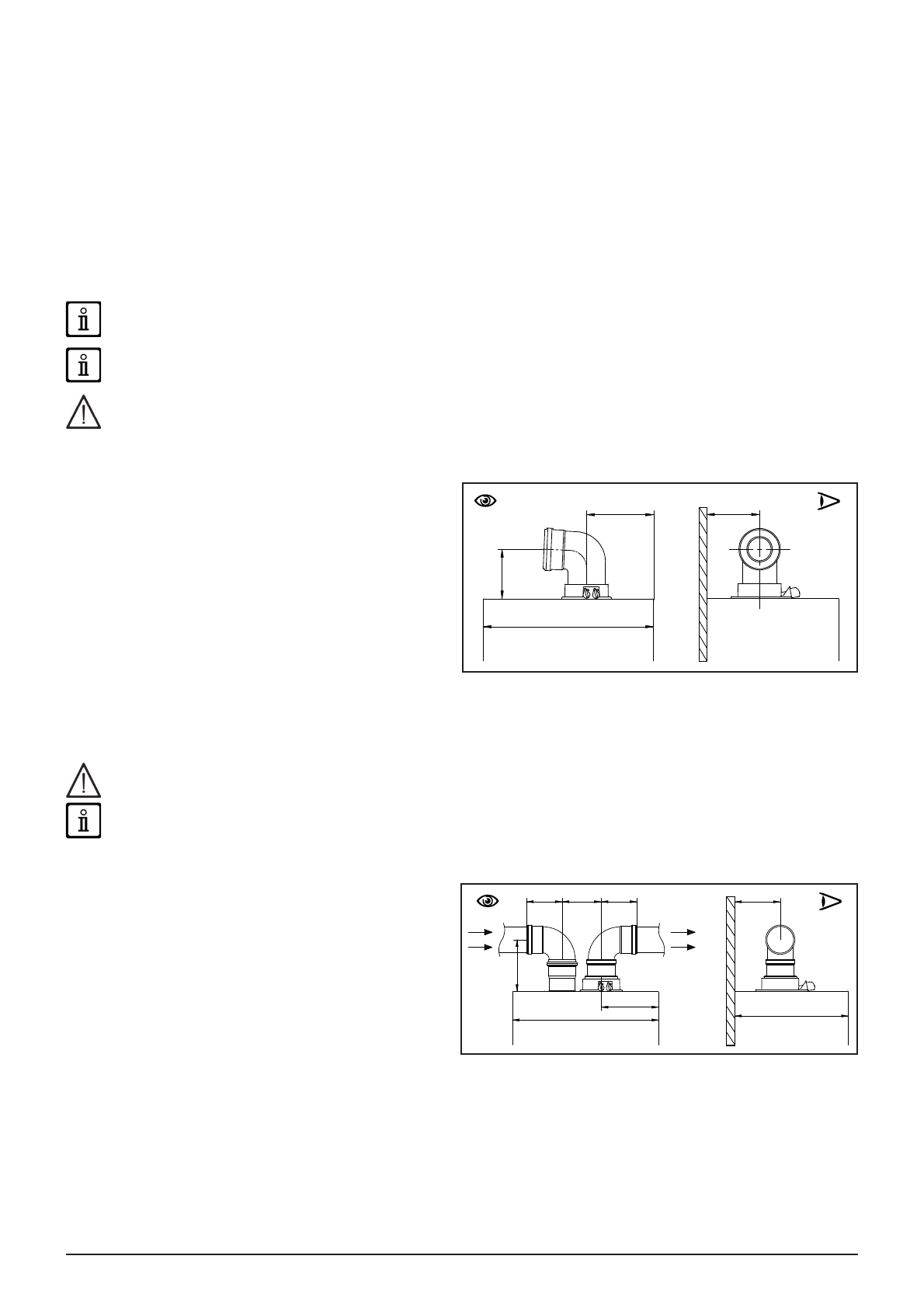

10. МОНТАЖ ДЫМОХОДА И ВОЗДУХОВОДА
Установка котла может быть легкой и простой, благодаря поставляемым аксессуарам, описанным ниже. Изначально
котел предназначен для подключения к вертикальному или горизонтальному коаксиальному дымоходу. Котел можно
также подключить к раздельному дымоходу при помощи разделительного комплекта.
ПРЕДУПРЕЖДЕНИЯ
C13, C33
Наконечники раздельных трубопроводов должны быть размещены в пределах квадрата стороной в 50 см.
Подробные указания даны в инструкциях к отдельным аксессуарам.
C53
Наконечники дымоходов и воздуховодов не должны быть размещены на противоположных стенах здания.
C63
Максимальная потеря давления в трубопроводах не должна превышать
100 Па
. Трубопроводы должны быть
сертифицированы для данного типа применения при температурах выше 100°C. Наконечник дымохода должен быть
сертифицирован по стандарту EN 1856-1.
C43, C83
Дымоход или дымовая труба должны быть пригодны для данного применения.
НЕКОТОРЫЕ ПРИМЕРЫ УСТАНОВКИ ДЫМОХОДОВ И ВОЗДУ ХОВОДОВ ПРИВЕДЕНЫ В КОНЦЕ РУКОВОДСТВА (СМ.
РИСУНОК В ПРИЛОЖЕНИИ “SECTION” G).
Для лучшей установки рекомендуем использовать аксессуары, поставляемые изготовителем.
Для гарантии наибольшей безопасности при работе котла необходимо, чтобы дымоотводящие трубы были надежно
прикреплены к стене.
10.1 КОАКСИАЛЬНЫЕ ДЫМОХОДЫ
Этот тип дымохода позволяет отводить сгоревшие газы
наружу и забирать воздух для горения снаружи здания,
а также присоединяться к общему дымоходу типа
LAS. 90° коаксиальный отвод позволяет присоединять
котел к дымоходу в любом направлении, поскольку он
может поворачиваться на 360°. Кроме того, он может
использоваться в качестве дополнительного патрубка, в
сочетании с коаксиальной трубой или с 45° отводом.
Если выход дымохода расположен снаружи, воздуховод
должен выступать из стены не менее чем на 18 мм с
тем, чтобы на него герметично установить алюминиевую
погодную насадку во избежание попадания воды.
•
90° отвод сокращает возможную полную длину трубы на 1 метр.
•
45° отвод сокращает возможную полную длину трубы на 0,5 метра.
•
Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.
Минимальный наклон трубы к котлу должен составлять 1 см на метр длины.
НЕКОТОРЫЕ ПРИМЕРЫ МОНТАЖА ДЫМОХОДА И ДОПУСТИМАЯ ДЛИНА УКАЗАНЫ В КОНЦЕ РУКОВОДСТВА В
ПРИЛОЖЕНИИ
“SECTION” D
.
10.2 РАЗДЕЛЬНЫЕ ДЫМОХОДЫ
Этот тип дымохода позволяет отводить продукты
сгорания как наружу за пределы здания, так и в
коллективный дымоход. Приток воздуха для горения
может осуществляться со стороны, отличной от той, куда
выходит дымоход. Разделительный комплект (опция)
состоит из дымоходного переходника 80
(B)
и переходника
для воздуховода
(A)
. Для крепления переходника
воздуховода используются прокладка и крепёжные винты
от предварительно снятой крышки.
90° отвод позволяет присоединять котел к дымоходу-
воздуховоду в любом направлении, адаптируясь к различным требованиям. Кроме того, он может использоваться в
качестве дополнительного в сочетании с трубой или с 45° отводом.
•
90° отвод сокращает возможную полную длину трубы на 0,5 метра.
•
45° отвод сокращает возможную полную длину трубы на 0,25 метра.
•
Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.
450
140,5
177
13
1 m
in
CG_2
22
0
450
177
110
120
110
1
5
9
350
140,5
A
B
CG_2
20
8
