 ПРЕДУПРЕЖДЕНИЯ ПЕРЕД МОНТАЖОМ

  Следующие  технические  примечания  и  инструкции  предназначены  для  монтажников,  чтобы  дать  им  возможность

идеально провести установку. Инструкции по включению и эксплуатации котла находятся в части, предназначенной для

пользователя.

Установщик  должен  быть  специалистом  по  установке  отопительных  приборов,  в  соответствии  с  действующими

нормативными предписаниями.

Обратите внимание:

•   Этот котел можно подключать к любому типу радиаторов и теплообменников, используя однотрубную или двухтрубную

систему.  Сечения  труб  в  любом  случае  рассчитываются  с  использованием  обычных  формул  и  с  учетом  имеющихся

характеристик расхода и напора используемого насоса (см. раздел 16).

•  Элементы упаковки (пластиковые пакеты, полистирол и т.д.) необходимо беречь от детей, т.к. они представляют собой

потенциальный источник опасности.

•  Первый  пуск  котла  должен  производиться  квалифицированным  специалистом  сервисного  центра  (указанного  на

прилагаемом листе).

 При несоблюдении вышеперечисленных требований гарантия от завода-изготовителя теряет свою силу.

ПРЕДУПРЕЖДЕНИЕ ПО ПОВОДУ ДОПОЛНИТЕЛЬНОГО НАСОСА

Если  система  отопления  должна  быть  оборудована  дополнительным  насосом,  рекомендуется  установить  его  на

возвратном трубопроводе. Это обеспечит правильную работу гидравлического прессостата.

ПРЕДУПРЕЖДЕНИЕ ПО ПОВОДУ СОЛНЕЧНОЙ СИСТЕМЫ

В случае подсоединения проточного (двухконтурного) котла к системе с солнечными панелями максимальная температура

горячей бытовой воды на входе в котел должна быть не выше

60°C

 .

 Элементы  упаковки  (пластиковые  пакеты,  полистирол  и  т.д.)  необходимо  беречь  от  детей,  т.к.  они  представляют
собой потенциальный источник опасности.

  9.  МОНТАЖ КОТЛА

Форма шаблона приведена в конце руководства в приложении

“SECTION” C

 .

Выберите  местоположение  котла,  затем  прикрепите  шаблон  к  стене.  Подведите  трубы  к  входным  отверстиям  воды  и

газа, размеченным в нижней части шаблона. Убедитесь, что задняя стенка котла параллельна стене (в противном случае

установите  в  нижней  части  подходящую  прокладку).  На  подающем  и  возвратном  трубопроводах  системы  отопления

рекомендуется  установить  два  запорных  крана  G3/4  (поставляются  по  запросу);  эти  краны  позволят  производить

сложные операции техобслуживания без слива воды из всей системы. В случае уже существующей системы или замены

настоятельно  рекомендуется  установить,  помимо  указанного  выше,  отстойную  емкость  (“грязевик”)  на  трубе  возврата

из  системы,  внизу,  чтобы  туда  собирались  отложения,  которые  могли  остаться  в  системе  после  промывки  и  которые  со

временем могут попасть внутрь. После того, как котел будет прикреплен к стене, подведите трубы трубы подачи воздуха

и  отвода  продуктов  горения  (поставляются  отдельно),  как  описано  в  последующих  разделах.  Подсоедините  сифон  к

дренажному патрубку. Избегать горизонтальных участков.

 Осторожно затягивайте гидравлические патрубки котла (макс. сила затяжки 30 Нм).

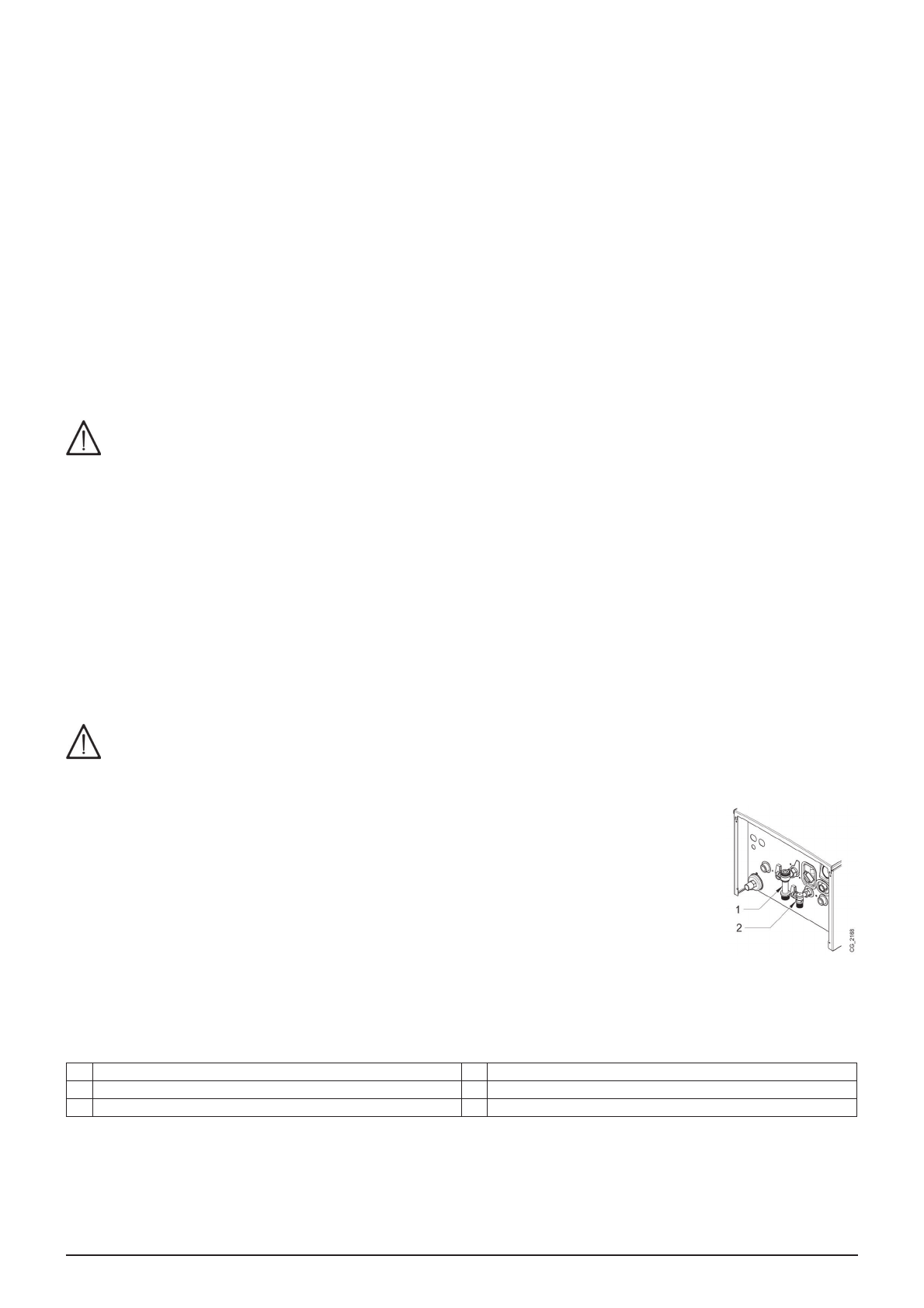

  9.1  КОМПЛЕКТ ПОСТАВКИ

•   Шаблон (см. рисунок в приложении “SECTION” C в конце руководства)
•  Кронштейн для подвески котла
•  Газовый кран (

1

 ) и кран подачи воды (

2

 )

•  Дюбели 8 мм и винты

АКСЕССУАРЫ

 ,  поставляемые  по  запросу:  -  запорные  краны  для  подачи/возврата  контура

отопления и телескопические муфты.

  9.2  РАЗМЕРЫ КОТЛА

  Размеры котла и расположение гидравлических соединений приведены в конце руководства в приложении

“SECTION” C

 .

A

Слив конденсата

D

Вход ГАЗА

B

Подача воды в систему отопления

E

Вход холодной воды для системы ГВС / Заполнение системы

C

Подача горячей воды в систему ГВС (G1/2”) / бойлера (G3/4”)

F

Возврат воды из системы отопления
