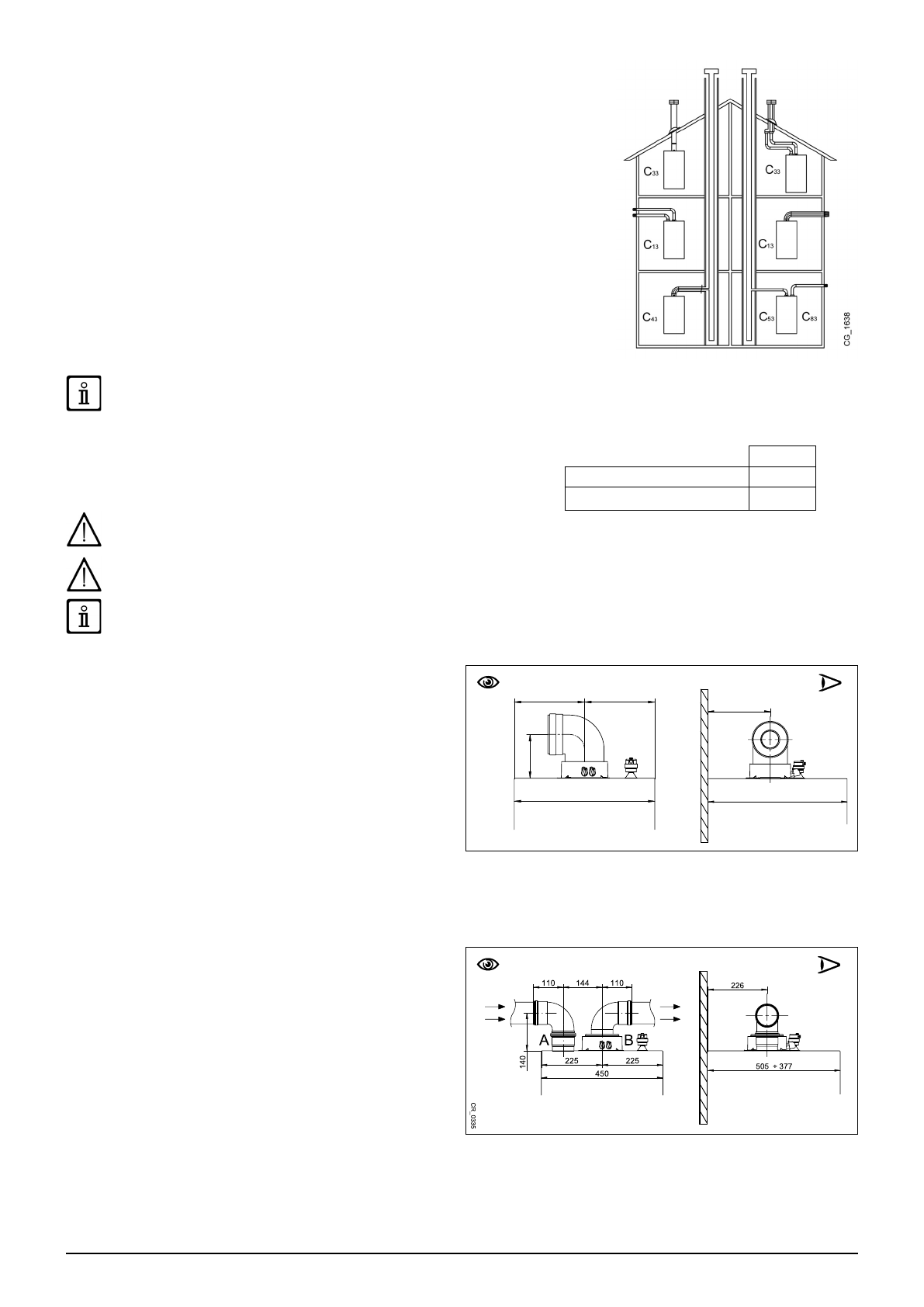

МОНТАЖ ДЫМОХОДА И ВОЗДУХОВОДА; ПРЕДУПРЕЖДЕНИЯ; ТАБЛИЦА 1A; КОАКСИАЛЬНЫЕ ДЫМОХОДЫ; 0° отвод сокращает возможную полную длину трубы на 1 метр.; РАЗДЕЛЬНЫЕ ДЫМОХОДЫ; 0° отвод сокращает возможную полную длину трубы на 0,5 метра. - Baxi LUNA Duo-tec MP 1.60 - Инструкция по эксплуатации - Страница 9

9

Р

а

здел УС

Т

АНОВЩИК (ru)

7225066.01 (1-08/15)

10. МОНТАЖ ДЫМОХОДА И ВОЗДУХОВОДА

Установка  котла  может  быть  легкой  и  простой,  благодаря  поставляемым

аксессуарам, описанным ниже. Изначально котел предназначен для подключения к

вертикальному или горизонтальному коаксиальному дымоходу. Котел можно также

подключить к раздельному дымоходу при помощи разделительного комплекта.

ПРЕДУПРЕЖДЕНИЯ

C13,  C33

  Наконечники  раздельных  дымоходов  должны  быть  размещены  в

пределах квадрата стороной в 50 см. Подробные инструкции представлены вместе

с отдельными аксессуарами.

C53

  Наконечники  дымоходов  и  воздуховодов  не  должны  быть  размещены  на

противоположных стенах здания.

C63

  Максимальная  потеря  давления  ΔP  в  дымоходах  не  должна  превышать

значений, указанных в таблице 1A. Дымоходы должны быть сертифицированы для

данного  типа  применения  при  температурах  выше  100°C.  Наконечник  дымохода

должен быть сертифицирован по стандарту EN 1856-1.

C43,  C83

  Используемая  дымовая  труба  или  дымоход  должны  подходить  для

работы.

Для лучшей установки рекомендуем использовать аксессуары, поставляемые изготовителем.

ТАБЛИЦА 1A

Если  используются  дымоходы  и  воздуховоды,  поставляемые  не  нашей

компанией,  необходимо,  чтобы  они  были  сертифицированы  для  данного  типа

использования  и  потеря  давления  в  них  не  превышала  значений,  указанных  в

таблице.

∆P (Pa)

1.35 MP

160

1.50 MP - 1.60 MP - 1.70 MP

270

Для  гарантии  наибольшей  безопасности  при  работе  котла  необходимо,  чтобы  дымоотводящие  трубы  были  надежно

прикреплены к стене.

Минимальный наклон трубы к котлу должен составлять 1 см на метр длины.

НЕКОТОРЫЕ  ПРИМЕРЫ  МОНТАЖА  ДЫМОХОДА  И  ДОПУСТИМАЯ  ДЛИНА  УКАЗАНЫ  В  КОНЦЕ  РУКОВОДСТВА  В

ПРИЛОЖЕНИИ

“SECTION” D

.

10.1 КОАКСИАЛЬНЫЕ ДЫМОХОДЫ

Этот  тип  дымохода  позволяет  отводить  сгоревшие  газы

наружу  и  забирать  воздух  для  горения  снаружи  здания,

а  также  присоединяться  к  общему  дымоходу  типа

LAS.  90°  коаксиальный  отвод  позволяет  присоединять

котел  к  дымоходу  в  любом  направлении,  поскольку  он

может  поворачиваться  на  360°.  Кроме  того,  он  может

использоваться  в  качестве  дополнительного  патрубка,  в

сочетании с коаксиальной трубой или с 45° отводом.

Если  выход  дымохода  расположен  снаружи,  воздуховод

должен  выступать  из  стены  не  менее  чем  на  18  мм  с

тем,  чтобы  на  него  герметично  установить  алюминиевую

погодную насадку во избежание попадания воды.

•

90° отвод сокращает возможную полную длину трубы на 1 метр.

•

45° отвод сокращает возможную полную длину трубы на 0,5 метра.

•

Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.

10.2 РАЗДЕЛЬНЫЕ ДЫМОХОДЫ

Этот тип дымохода позволяет отводить продукты сгорания

как  наружу  за  пределы  здания,  так  и  в  коллективный

дымоход. Приток воздуха для горения может осуществляться

со  стороны,  отличной  от  той,  куда  выходит  дымоход.

Разделительный комплект (опция) состоит из дымоходного

переходника  80

(B)

  и  переходника  для  воздуховода

(A)

.

Для  крепления  переходника  воздуховода  используются

прокладка  и  крепёжные  винты  от  предварительно  снятой

крышки.

90°  отвод  позволяет  присоединять  котел  к  дымоходу-

воздуховоду  в  любом  направлении,  адаптируясь

к  различным  требованиям.  Кроме  того,  он  может

использоваться в качестве дополнительного в сочетании с трубой или с 45° отводом.

•

90° отвод сокращает возможную полную длину трубы на 0,5 метра.

•

45° отвод сокращает возможную полную длину трубы на 0,25 метра.

•

Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.
