7225066.01 (1-08/15)
20
Р
а
здел УС
Т
АНОВЩИК (ru)

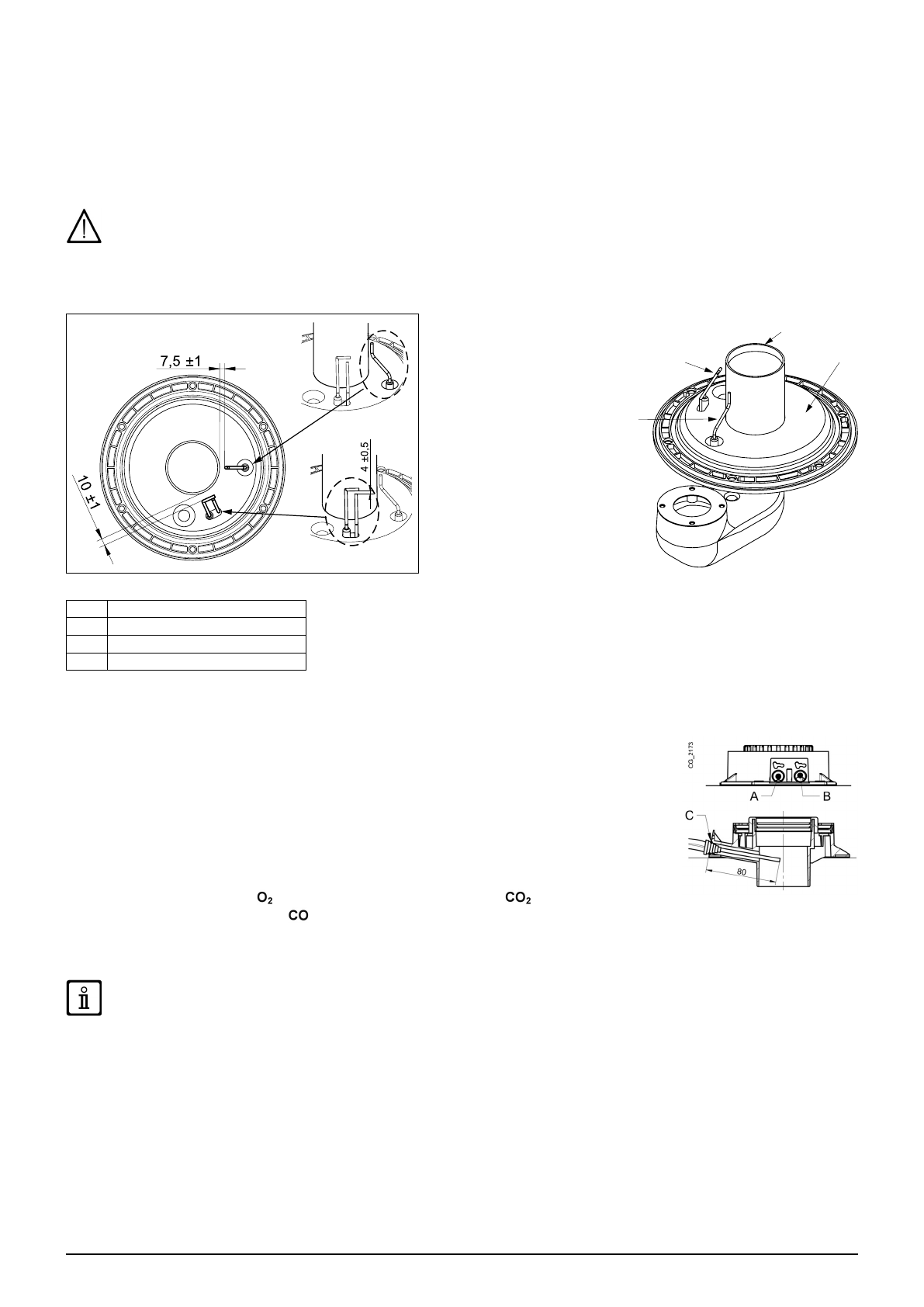

18.3 ПРОВЕРКА ГОРЕЛКИ
Горелка не нуждается в чистке.
•
Проверьте горелку на наличие повреждений. При необходимости замените ее.
•
Проверьте положение датчика пламени.
•
Проверьте, что расстояние электрода розжига соответствует допускам, указанным на рисунке.
•
Проверьте изоляцию поверхности горелки во фланце на наличие повреждений. При обнаружении повреждений
произведите замену.
Установите на соединение линии подачи газа новую прокладку. Откройте подачу газа и проверьте отсутствие утечек на
горелке специально предназначенным для этого спреем.
РАСПОЛОЖЕНИЕ ЭЛЕКТРОДОВ
CG_2190
c
CR_051
1
a
b
d
a
Электрод-детектор пламени
b
Электрод розжига
c
Горелка
d
Изолирующая поверхность
18.4 ПАРАМЕТРЫ ПРОДУКТОВ СГОРАНИЯ
Для определения эффективности сгорания и гигиены продуктов сгорания, котел оснащен
двумя розетками, предназначенными для данной цели. Одна розетка подключена к
контуру выхлопной трубы (
A
), посредством которой можно определить чистоту продуктов и
эффективность сгорания. Другая подключена к воздуховоду, ведущему в камеру сгорания (
B
),
где вы можете проверить рециркуляцию продуктов сгорания (в случае, если подсоединены
коаксиальные трубки). На розетке, подключенной к контуру выхлопной трубы, имеются
следующие параметры:
•
Температура продуктов сгорания;
•
Концентрация кислорода ( ) или, наоборот, двуокиси углерода(
);
•
Концентрация окиси углерода (
).
Температура сгораемого воздуха можно измерить на розетке, имеющейся на контуре воздуховода (
B
), вставив датчик до
8 см (
C
).
Для активации функции “
ОЧИСТКИ ДЫМОХОДА
” см. примечания к разделу 12.3.
