13
Р
а
з
д
е
л
У
С
Т
А
Н
О
В
Щ
И
К
(
ru
)
7112345.01 (1-01/13)
МНОГОЗОНАЛЬНЫЕ СИСТЕМЫ С РЕГУЛИРОВКОЙ С ПОМОЩЬЮ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Электрические соединения и регулировка, необходимая для управления системой, разделенной на зоны, являются
различными в зависимости от элементов, подключенных к котлу. Для их установки и настройки см. инструкции по
Модулю
расширения
, поставляемому как опция.
НАСТРОЙКА ВЫСОКОТЕМПЕРАТУРНОГО РЕЖИМА СИСТЕМЫ ОТОПЛЕНИЯ
Для того, чтобы избежать частого включения и выключения, рекомендуется повысить минимальное значение температуры
отопления, следуя процедуре, описанной в пункте
A
, параметр
740
до значения не менее 45 ° С.
НАСТРОЙКА НИЗКОТЕМПЕРАТУРНОГО РЕЖИМА СИСТЕМЫ ОТОПЛЕНИЯ
Для системы, работающей на низких температурах (например, полы с подогревом), рекомендуется снизить максимальную
температуру отопления, установив параметр
741
(пункт
A
) до величины, не превышающей 45 ° C.

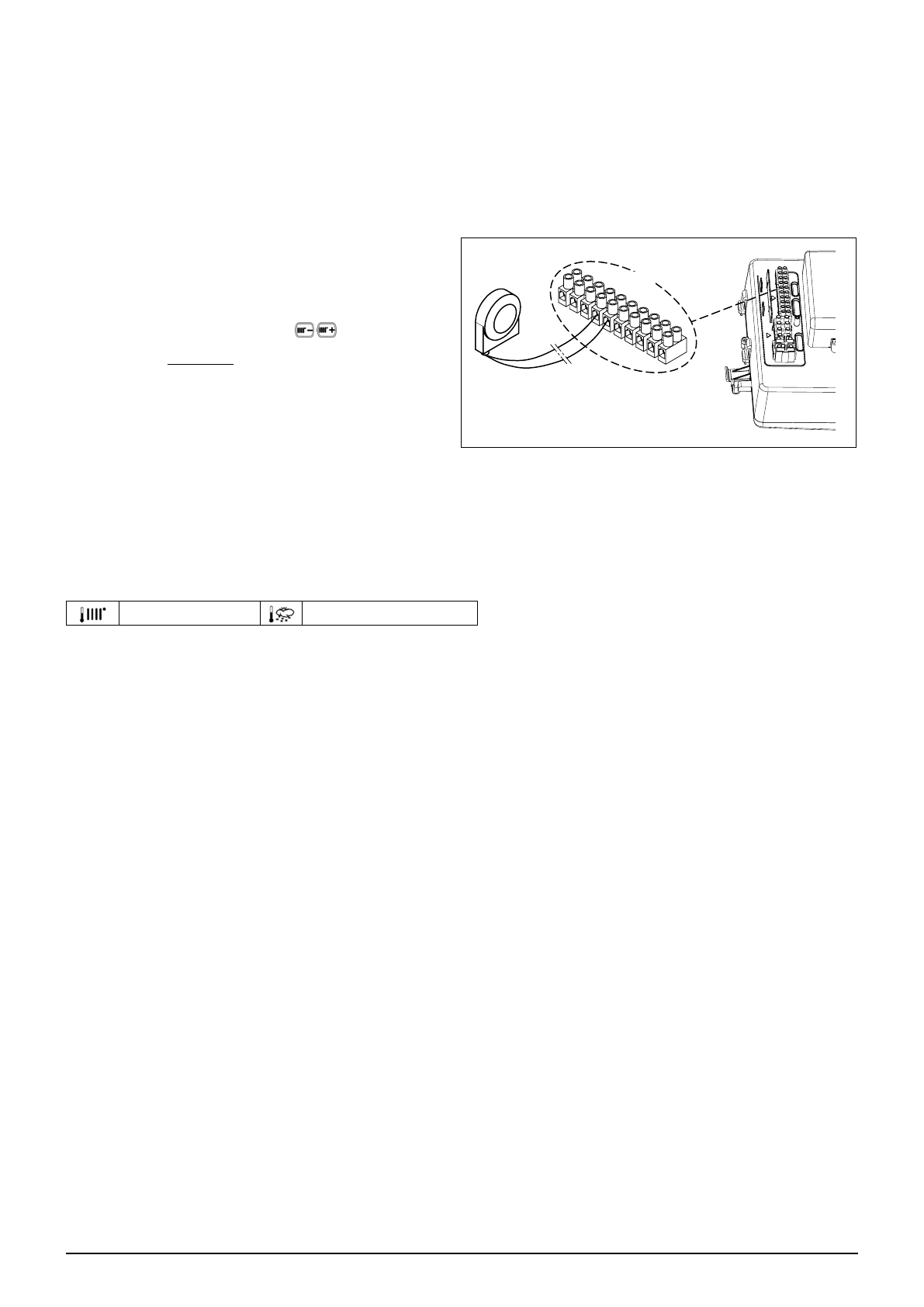

11.2.2 ДАТЧИК УЛИЧНОЙ ТЕМПЕРАТУРЫ
Подключение датчика выполняется в соответствии
с приведенным рядом рисунком (клеммы
4
-
5
) и с
инструкциями к датчику.
При подключенном датчике кнопки , расположенные
на панели управления котла, выполняют функцию
параллельного смещения заданной климатической кривой
Kt
(см. приложение
“SECTION” E
и параметр
P03
в таблице
главы 14). Для повышения температуры в помещении
нажмите кнопку
+
, для понижения температуры нажмите
кнопку
-
.
УСТАНОВКА КЛИМАТИЧЕСКОЙ КРИВОЙ “Kt”
Для задания климатической кривой kt действовать
следующим образом:
• Получить доступ к меню, как описано в главе 14.
• Выбрать параметр
P03
.
• Выбрать климатическую кривую из имеющихся в наличии, см. график кривых в конце руководства в приложении
“SECTION” E
(заданная кривая – 1,5).
ОБОЗНАЧЕНИЯ НА ГРАФИКАХ КЛИМАТИЧЕСКИХ КРИВЫХ Kt -
“SECTION” E
Температура подачи
Уличная температура
11.2.3 НАСОС СИСТЕМЫ ОТОПЛЕНИЯ
Насос должен быть установлен после гидравлического разделителя. Выбор насоса производится в соответствии с
характеристиками расхода / напора системы (см. приложение
“SECTION” F
).
11.2.4 ВНЕШНИЙ БОЙЛЕР
Котел снабжен всеми электрическими компонентами, необходимыми для подключения внешнего бойлера. Схема
гидравлического подключения бойлера приведена на рисунке в приложении
“SECTION” F
. Насос бойлера подсоединяют к
клеммам
4-5
клеммной колодки
M3
(см. приложение
“SECTION” B
). Бойлер должен быть установлен после гидравлического
разделителя. Датчик, поставляемый в качестве дополнительной комплектующей детали, подсоединяют к клеммам
9-
10
клеммной колодки
M2
(см. приложение
“SECTION”
B
). Убедитесь, что мощность теплообмена на змеевике бойлера
соответствует мощности котла.
ВНЕШНИЕ МОДУЛИ УПРАВЛЕНИЯ СИСТЕМОЙ
Котел может самостоятельно управлять тремя отопительными контурами используя внешние устройства, такие, как
комнатный термостат, пульт дистанционного управления и внешние модули (AGU 2.550 и AVS 75). Электроника котла также
включает в себя широкий спектр функций персонализации и управления различными типами систем. Для надлежащего
функционирования системы, необходимо присвоить каждому элементу номер (от 1 до 3), чтобы позволить электронной
системе котла распознать его. Для этого внимательно прочитайте инструкции, прилагаемые к данным элементам.
11.2.5 СМЕШАННЫЕ ЗОНЫ (“SECTION” F)
Используя внешний модуль
AVS75
, поставляемый как дополнительный аксессуар, вы можете управлять смешанной зоной.
Это устройство может управлять: зональным насосом, смесительным клапаном, датчиком температуры, термостатом
безопасности и комнатным термостатом. О подключении компонентов и их настройке прочитайте руководство,
поставляемое с устройством.
11.2.6 КАСКАДНОЕ СОЕДИНЕНИЕ КОТЛОВ (“SECTION” F)
С помощью внешнего модуля
AVS75
, поставляемого как опция, вы можете управлять системой, включающей максимум
16 котлов. Это устройство подключается к одному из котлов в каскаде и может напрямую управлять компонентами
системы используя: 3 независимых релейных выхода, 2 температурных датчика, 1 разъем для высоковольтного
предохранительного термостата и 1 управляющий выход (например: комнатный термостат). Система требует наличия
интерфейсной платы
OCI 345
, в каждом котле включенном в каскад. Регулировка параметров выполняется согласно
указаниям главы “НАСТРОЙКА ПАРАМЕТРОВ”. Для подключения компонентов и настройки системы прочитайте
руководство, поставляемое с устройством.
