ECO i – Fi
руководство
для
технического
персонала
22
газовые
настенные
котлы
19.

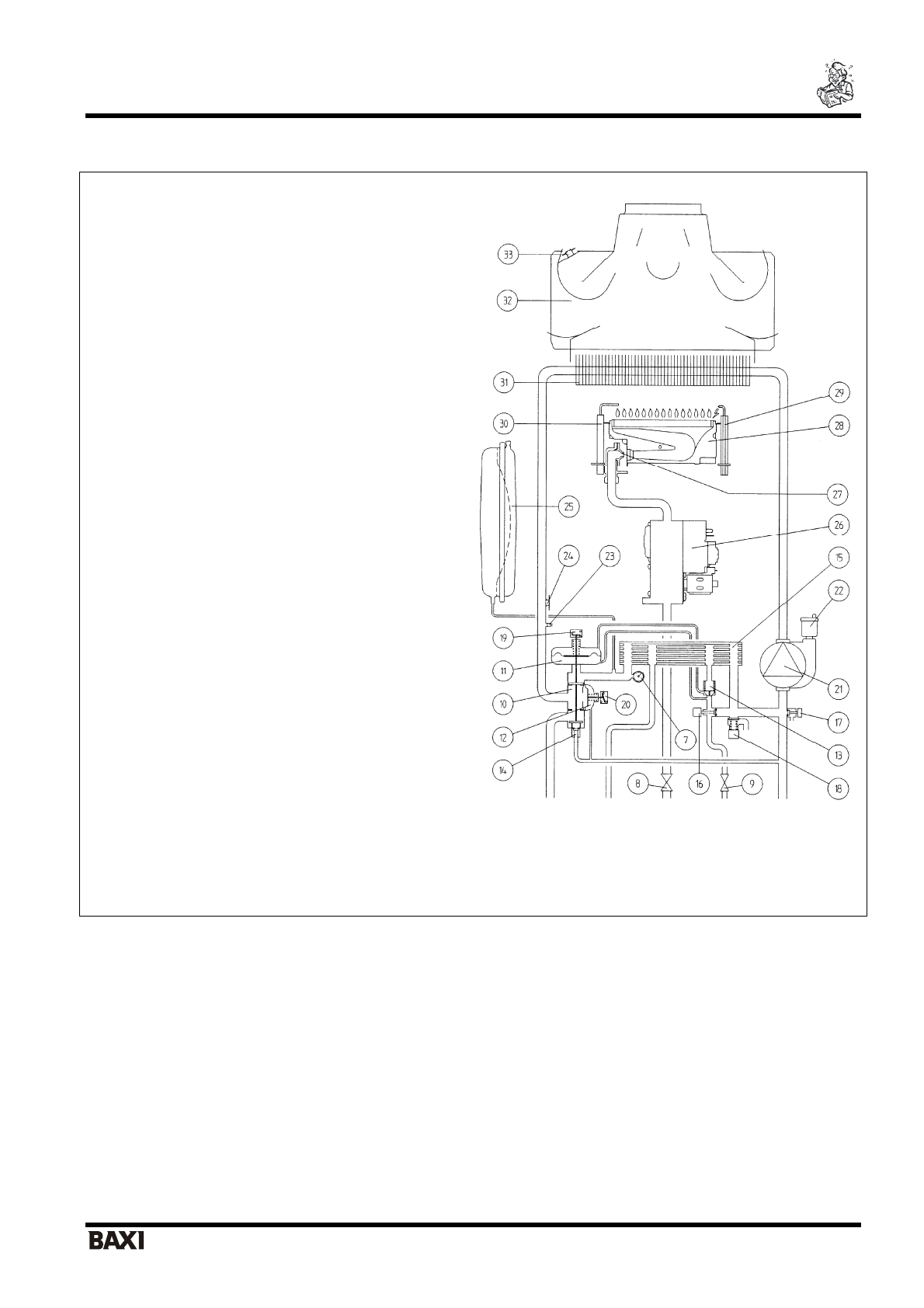

Функциональные
схемы
Модель
ECO 240 I – ECO 280 i
Обозначения
:
7-
манометр
8-
запорный
газовый
кран
(
поставляется
отдельно
)
9-
запорный
кран
с
фильтром
на
входе
холодной
воды
(
поставляется
отдельно
)
10-
гидравлический
трехходовой
клапан
11-
дифференциальный
прессостат
приоритета
контура
ГВС
12-
дифференциальный
прессостат
работы
насоса
13-
устройство
Вентури
с
фильтром
14-
автоматический
байпас
15-
пластинчатый
теплообменник
системы
ГВС
16-
кран
заполнения
котла
17-
кран
слива
воды
из
котла
18-
сбросной
предохранительный
клапан
системы
отопления
(3
бара
)
19-
микропереключатель
приоритета
контура
ГВС
20-
микропереключатель
дифференциального
прессостата
работы
насоса
21-
насос
с
автоматическим
воздухоотводчиком
22-
автоматический
воздухоотводчик
23-
датчик
температуры
(
тип
NTC)
24-
термостат
перегрева
25-
расширительный
бак
26-
газовый
клапан
27-
рампа
подачи
газа
с
форсунками
28-
горелка
29-
электрод
зажигания
30-
электрод
контроля
пламени
31-
первичный
теплообменник
32-
дымовой
колпак
33-
датчик
тяги
–
термостат
Компоненты
с
1
по
6
смотри
на
рис
.1
(
панель
управления
).
Рис
.18
подача
в
систему
отопления
выход
горячей
воды
газ
подача
холодной
воды
возврат
из
системы
отопления
