РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

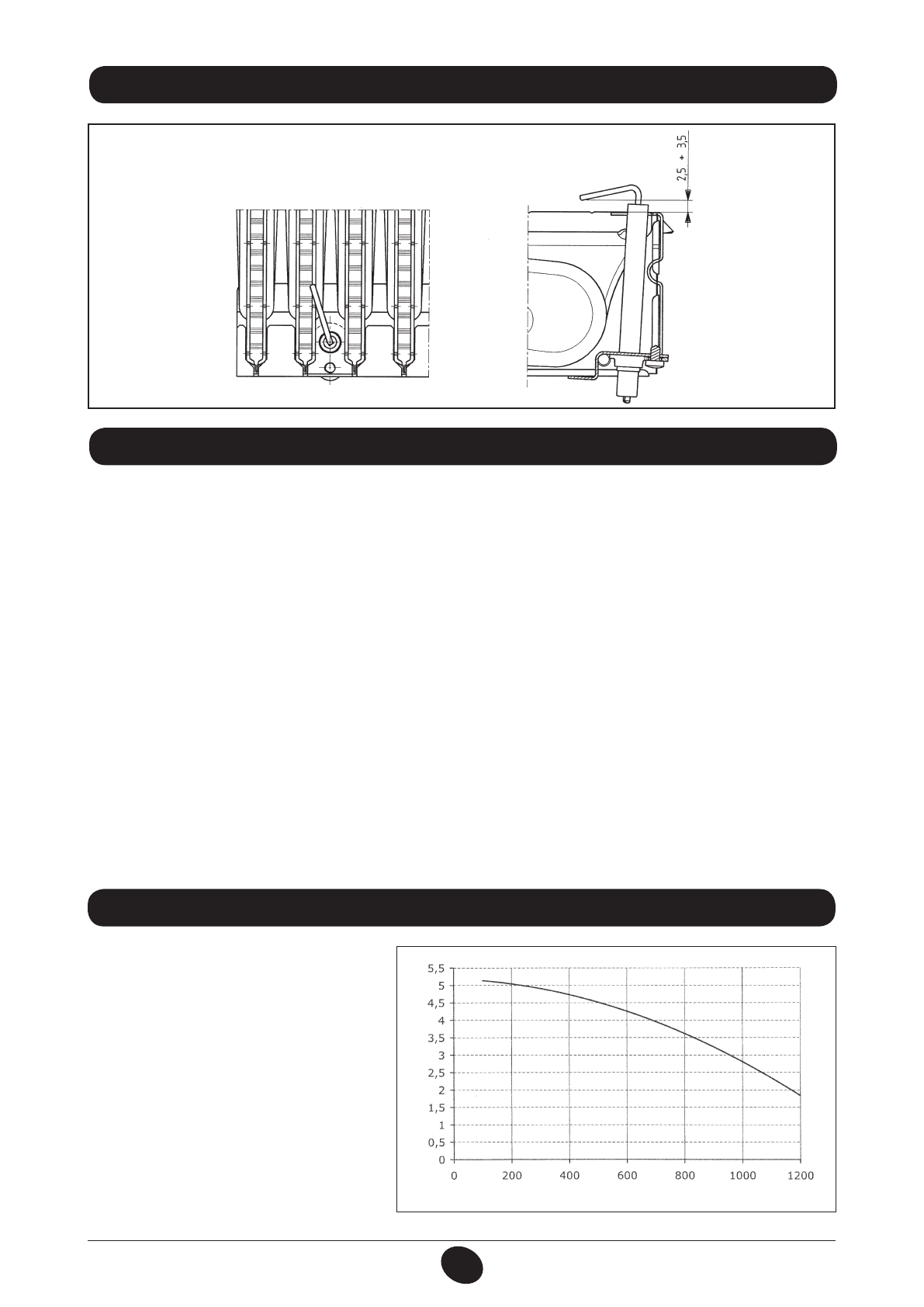

23. РАСПОЛОЖЕНИЕ ЭЛЕКТРОДА ЗАЖИГАНИЯ И ЭЛЕКТРОДА-ДАТЧИКА ПЛАМЕНИ
Рис.12
9912070100
При необходимости контроля отходящих газов котлы с принудительной тягой имеют две точки замера, расположенных на
коаксиальной входной муфте.
Одна из них находится на вытяжном дымоходе и позволяет контролировать соответствие отходящих газов гигиеническим
нормам.
Вторая точка замера находится на трубе забора воздуха и позволяет определить наличие продуктов сгорания в забираемом
воздухе при использовании коаксиальной системы труб.
В точках замера определяют:
• температуру продуктов сгорания
• содержание кислорода (О
2
) или, наоборот, двуокиси углерода (СО
2
)
• содержание окиси углерода (СО)
Температура подаваемого воздуха определяется в точке замера на подаче воздуха в коаксиальной входной муфте.
Примечание:
для регулирования максимальной мощности смотри главу 19.
Если необходим контроль отходящих газов в моделях с естественной тягой в, то в дымоходе следует проделать отверстие на
расстоянии от котла, равном двум внутренним диаметрам трубы.
В точке замера определяют:
• температуру продуктов сгорания
• содержание кислорода (О
2
) или, наоборот, двуокиси углерода (СО
2
)
• содержание окиси углерода (СО)
Замер температуры поступающего воздуха проводится рядом с местом входа воздуха в котел.
Отверстие проделывается установщиком при первоначальной установке агрегата и должно быть затем герметично заделано,
чтобы избежать просачивания продуктов сгорания при нормальной работе.
24. КОНТРОЛЬ ОТХОДЯЩИХ ГАЗОВ
25. ХАРАКТЕРИСТИКИ РАСХОД/НАПОР
Высокопроизводительный насос подходит для
установки в любой отопительной однотрубной
или двухтрубной системе. Встроенный в него
клапан воздухоотводчик позволяет эффективно
удалять находящийся в отопительной системе
возд у х. Нижеприведенные характерис тики
уже учитывают гидравлическое сопротивление
элементов котла.
График 1
Расход (л/час)
На
пор (м в
од. с
т.)
0812_1602
