19. ПОРЯДОК ПЕРЕВОДА КОТЛА НА ДРУГОЙ ТИП ГАЗА И НАСТРОЙКИ ДАВЛЕНИЯ

•   Открутить винт на штуцере (Pb, рис. 10) и присоединить к штуцеру (Pb) манометр.

•  Открыть газовый кран и установить переключатель режимов (Рис.2) в положение Зима и подождать до включения котла.

•  Проверить динамическое входное давление газа (штуцер Pb, рис. 10). Номинальные давления: 20 мбар для природного газа,

37 мбар для пропана.

•  Выключить котел и закрыть газовый кран.

•  Отсоединить манометр и закрутить винт на штуцере Pb

Настройка максимального давления

•   Открутить винт на штуцере Ра (рис. 10) и присоединить к штуцеру Ра манометр.

•  Открыть газовый кран и установить переключатель режимов (Рис.2) в положение Зима и подождать до включения котла.

Убедиться, что котел работает на максимальной мощности.

•  Проверить давление газа на горелке согласно таблице 1 для соответствующей модели котла и соответствующего типа газа.

При необходимости снять крышку модулятора и поворачивать латунный винт до достижения давления, указанного в

таблице 1 для соответствующей модели котла и соответствующего типа газа;

Настройка минимального давления

•  Отсоединить провод питания модулятора. Котел перейдет в режим минимальной мощности. Проверить давление газа

на горелке согласно таблице 1 для соответствующей модели котла и соответствующего типа газа. При необходимости и

поворачивать винт  до достижения давления, указанного в таблице 1 для соответствующей модели котла и соответствующего

типа газа.

•  Присоединить на место провод питания модулятора и установить на место крышку модулятора.

•  Выключить котел и закрыть газовый кран.

•  Отсоединить манометр и закрутить винт на штуцере.

19.1 ПРОВЕРКА ВХОДНОГО ДИНАМИЧЕСКОГО ДАВЛЕНИЯ ГАЗА

19.2 НАСТРОЙКА МАКСИМАЛЬНОГО И МИНИМАЛЬНОГО ДАВЛЕНИЯ НА ГОРЕЛКЕ ПРИ ПОМОЩИ РЕГУЛЯТОРА ДАВЛЕНИЯ

Котлы могут быть переведены на другой тип газа (G20 - метан, G31 - сжиженный газ - пропан) техническими специалистами

обслуживающей организации.

Для перевода котла на другой тип газа необходимо выполнить следующие операции

•   Открыть и снять переднюю панель котла.

•  Заменить форсунки горелки. При замене форсунок горелки следите за тем, чтобы они были затянуты до упора с

использованием соответствующих медных прокладок; при замене форсунок изучите приведенную ниже таблицу 1 для

нужного типа газа.

•  Изменить напряжение на модуляторе, установив параметр F02 в зависимости от типа газа, как описано в параграфе 21.

•  Выполнить все операции по настройкам давления газа, указанные в § 19.1 и 19.2.

•  Закрыть электрическую коробку.

•  Наклеить на котел этикетку, соответствующую используемому типу газа и выполненной регулировке.

•  Установить на место переднюю панель.

Заключительные проверки

•  Закройте панель управления.

•  Уберите манометры и закройте точки отбора давления.

•  Наклейте новую табличку с указанием типа газа и характеристик проведенной настройки.

•  Установите на место переднюю панель

19.3 ПЕРЕВОД КОТЛА НА ДРУГОЙ ТИП ГАЗА

КЛАПАН SIT - SIGMA 845

КЛАПАН HONEYWELL - VK 4105 M

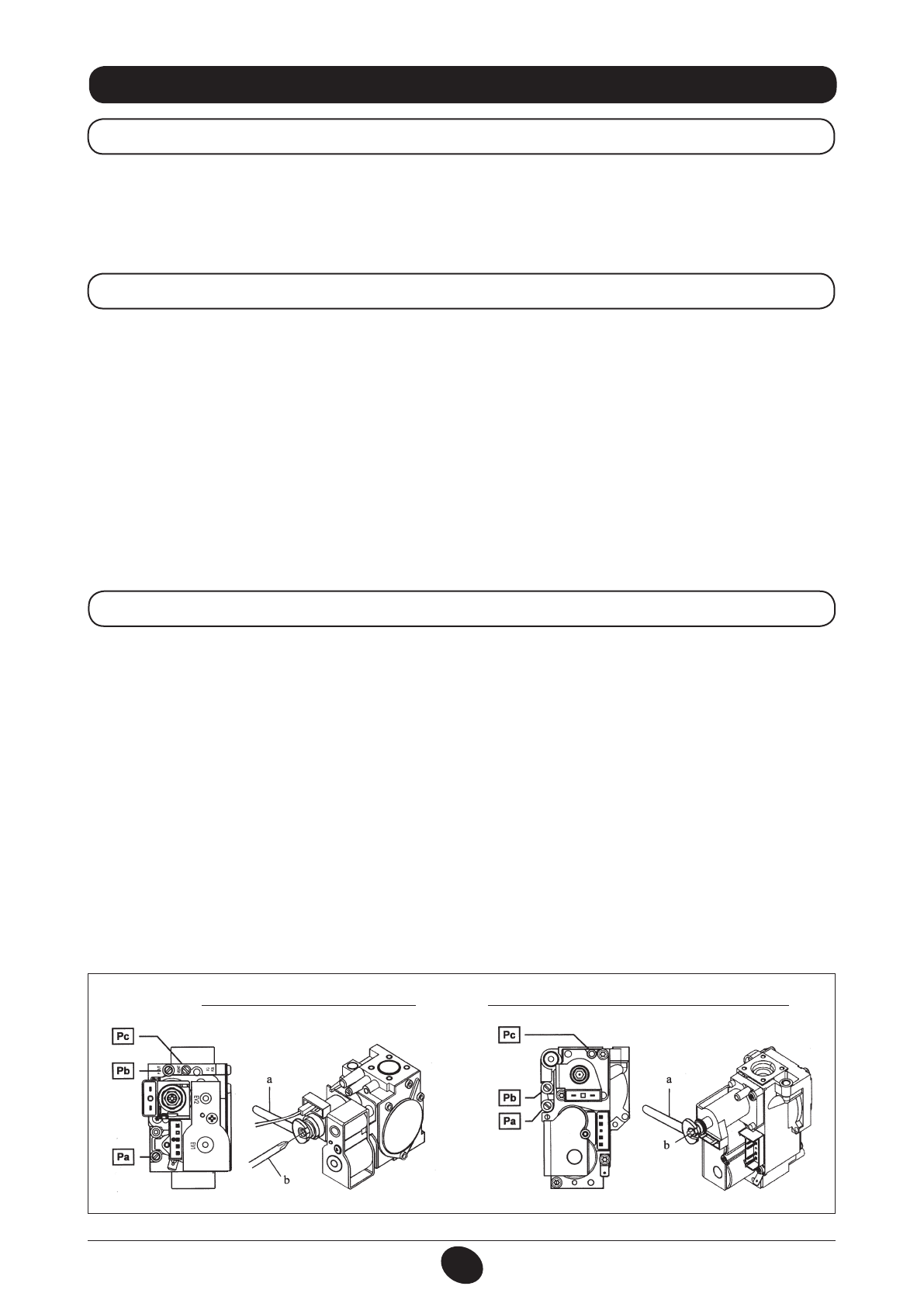

Рис. 10
