Руководство для пользователя и технического персонала

14

7.8.2.

Подключение бойлера

косвенного нагрева

К  данному  котлу  можно  под-

ключить

бойлер

косвенного

нагрева  (далее

–

бойлер,  см.  Рис.

8

), для чего необходимо  использо-

вать  дополнительное  оборудова-

ние: трёхходовой кран, реле управ-

ления трехходовым клапаном, тер-

мостат  и  термореле  8

0

ºC  (датчик

перегрева).

Представленная  на  рис.

8

схема носит рекомендательный ха-

рактер  и  используется  как  основа

для проектирования.

1

-

котёл;

2 -

бойлер;

3 -

система центрального

отопления;

4

-

трёхходовой клапан;

5 -

обратный клапан;

6 -

выход из котла;

7 -

вход в котёл;

8 -

фильтр;

9

-

вентиль запорный;

10

 -

датчик температуры бака;

11

 -

подпиточная линия.

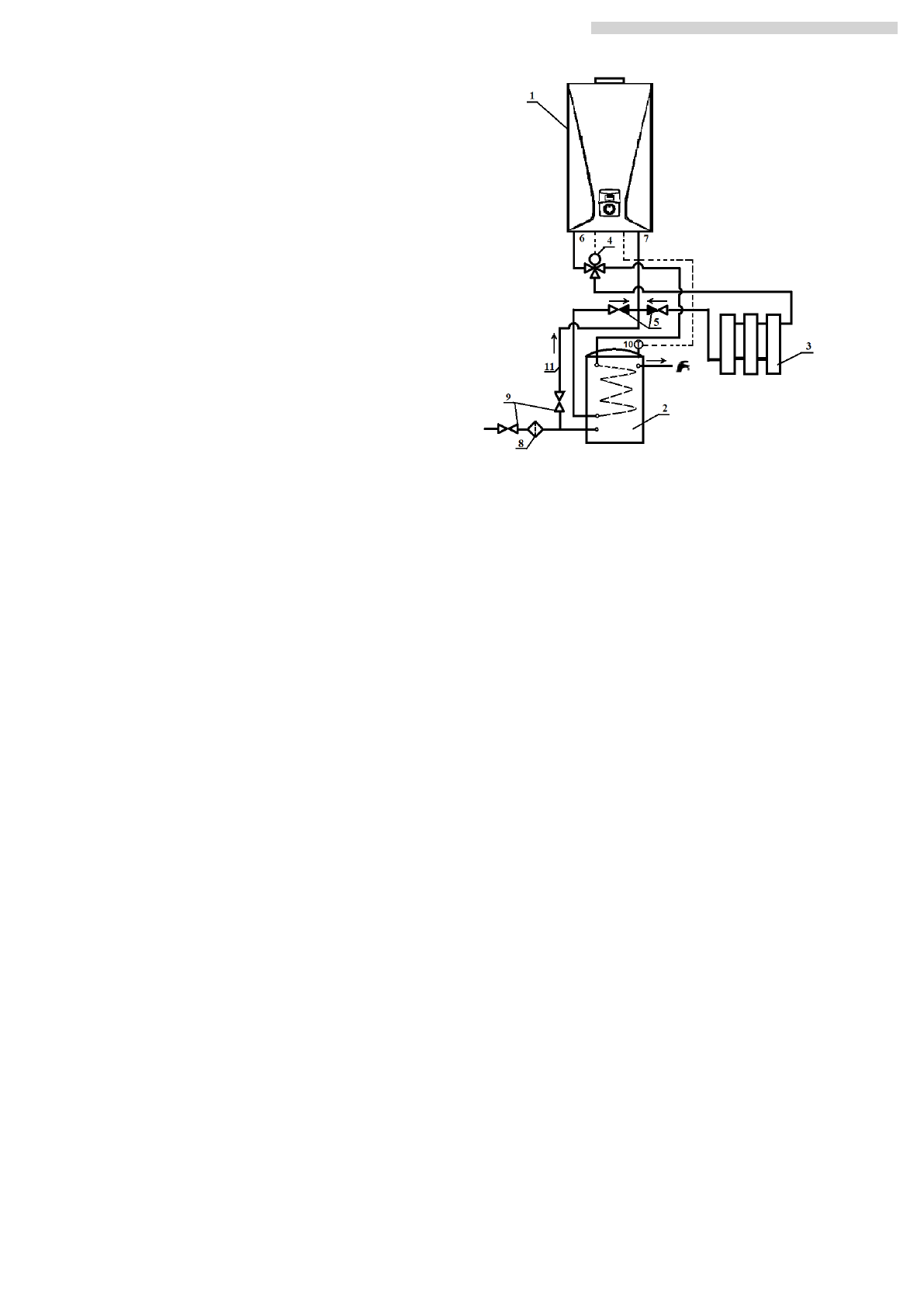

Рис.

8

Схема гидравлического присоединения

бойлера

8.

УСТРОЙСТВО И УПРАВЛЕНИЕ РАБОТОЙ КОТЛА

8.1

Устройство котла

Котел настенного типа (см. Рис. 9, стр. 15) имеет прямоугольную форму, образуемую каркасом 1. На

лицевой стороне съемной облицовки ручка регулятора расхода газа

,

ЖК

-

дисплей и смотровое окно для

наблюдения за пламенем горелки. Все основные элементы котла смонтированы на стенке задней.

Составные части котла:



узел газовый 14

предназначен для управления подачей газа в горелку;



горелка 4 предназначена для сжигания смеси газа и воздуха, подаваемой к месту горения, для обеспе-

чения стабилизации пламени;



вентилятор

 8

предназначен

для удаления

продуктов сгорания в дымоход;



теплообменник

3

предназначен  для  передачи  тепла,  получаемого  при  сжигании  газа  на  основной  го-

релке, воде, протекающей по трубам теплообменника;



датчик  наличия  тяги

(прессостат)

9

предназначен  для  отключения  котла

в  случае  отсутствия  тяги  в

дымоходе или в случае  уменьшения разрежения менее 1,96 Па

и представляет собой  устройство  для раз-

мыкания электрической цепи. Датчик имеет нормально замкнутые контакты.



термореле

11

предназначено

для отключения горелки при нагреве теплоносителя

до

 80

°С;



сливная пробка 13

предназначена для слива воды из водяного контура котла для предотвращения её

замерзания;



насос

5

предназначен для создания циркуляции воды в контуре отопления.
