Руководство для пользователя и технического персонала

13

7.8.

Дополнительные возможности (опции)

7.8.1.

Подключение комнатного термостата

Для более эффективной работы котел BaltGaz 14

имеет возможность подключения комнатного термо-

стата, который устанавливается в отапливаемом помещении. Для установки комнатного термостата необ-

ходимо удалить перемычку с соответствующих разъёмов клеммной колодке котла и подключить к ним про-

вода комнатного термостата (полярность подключения проводов термостата значения не имеет).

Перемычку необходимо передать на хранение владельцу котла.

В комплект поставки котла входит:

-

соединительный кабель для подключения комнатного термостат длиной 5 м.

-

комнатный термостат.

При  необходимости  возможно  увеличение

длины кабеля путем использования кабеля боль-

шей длины приобретаемого отдельно.

Основные требования при выборе ка-

беля:

•

максимальная длина кабеля составляет 30 мет-

ров,

•

кабель должен состоять из двух проводов

(гибкий медный многожильный провод с пло-

щадью сечения от 0,5 до 1,5 мм

2

).

•

концы кабеля необходимо зачистить для под-

ключения к клеммной колодки котла и к комнат-

ному термостату.

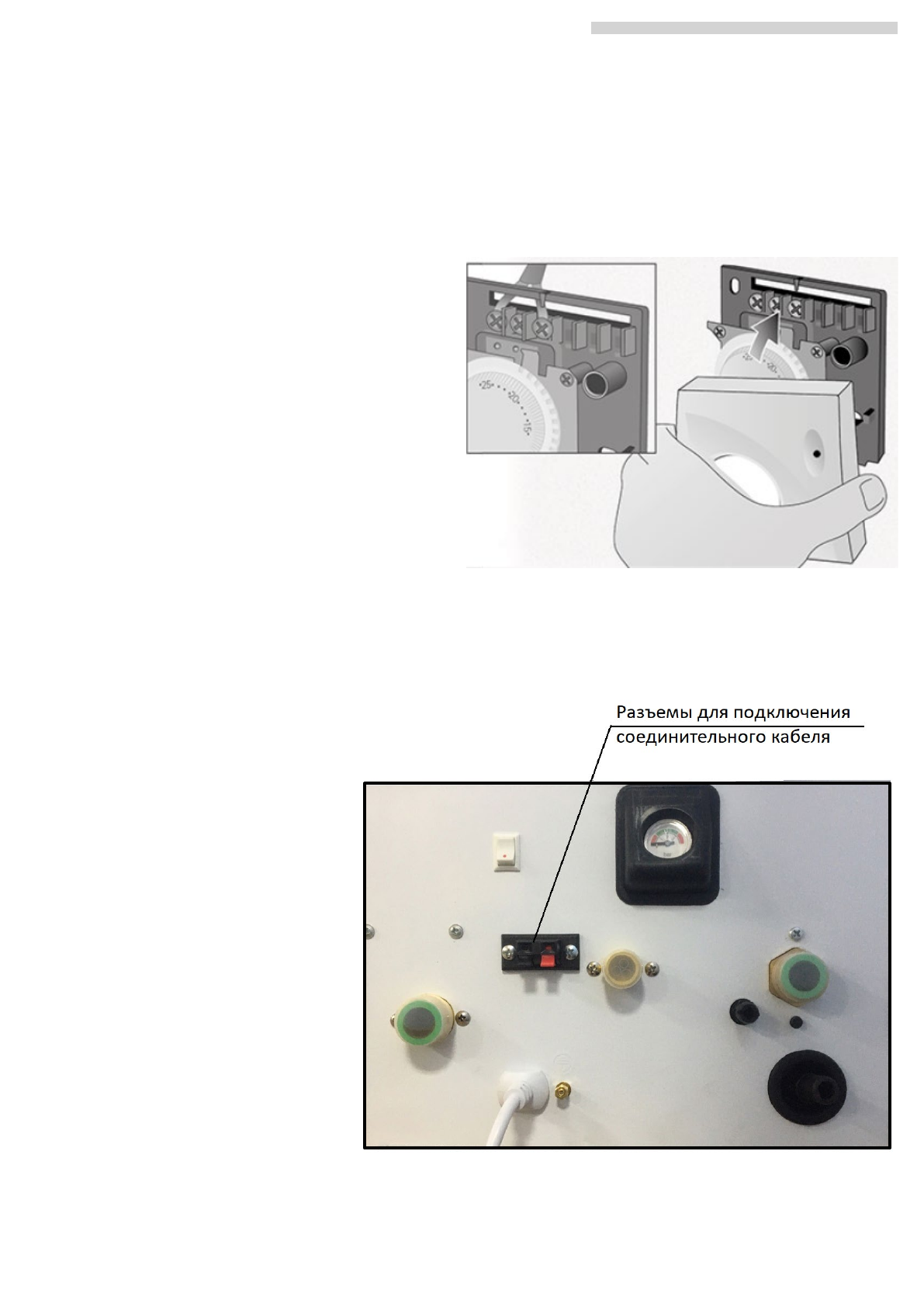

Рис. 6

Подключение соединительного кабеля

к комнатному термостату

Подключение кабеля к комнатному термостату выполняется в соответствии Рис. 6.

Подключение соединительного ка-

беля к котлу:

1)

выключить и обесточить котел;

2)

удалить перемычку между двумя

разъемами клеммной колодки (см

Рис.

6

);

3)

подключить соединительный ка-

бель в разъемы. Полярность под-

ключения проводов термостата

значения не имеет.

Кабель термостата провести

внутрь котла в любом свободном

месте в нижней части котла обес-

печивающим его сохранность

и

защиту от возможных поврежде-

ний и теплового воздействия в

процессе работы котла;

Рис.7

Подключение соединительного кабеля

к котлу.
