Руководство для пользователя и технического специалиста

5

Габаритные размеры:
высота × ширина × глубина

мм

700 × 420 × 270

Масса нетто/ Масса брутто, не более

кг

28,5 / 31,0

Вход газа

дюйм

G3/4

Вход и выход контура отопления

дюйм

G3/4

Вход и выход контура горячего водоснабжения

дюйм

G1/2

Отверстие сопел горелки (природный газ /
сжиженный газ)

мм



 1,35 /



 0,85

Входное воздушное отверстие/ выходное
отверстие продуктов сгорания (для коаксиальных
труб)

мм



 100 /



 60

Входное воздушное отверстие/ выходное
отверстие продуктов сгорания (для раздельных
труб)

мм



 80 /



 80

* Параметры справочные (теоретический расход воды при номинальной
мощности).

2.3

Габаритные и присоединительные размеры

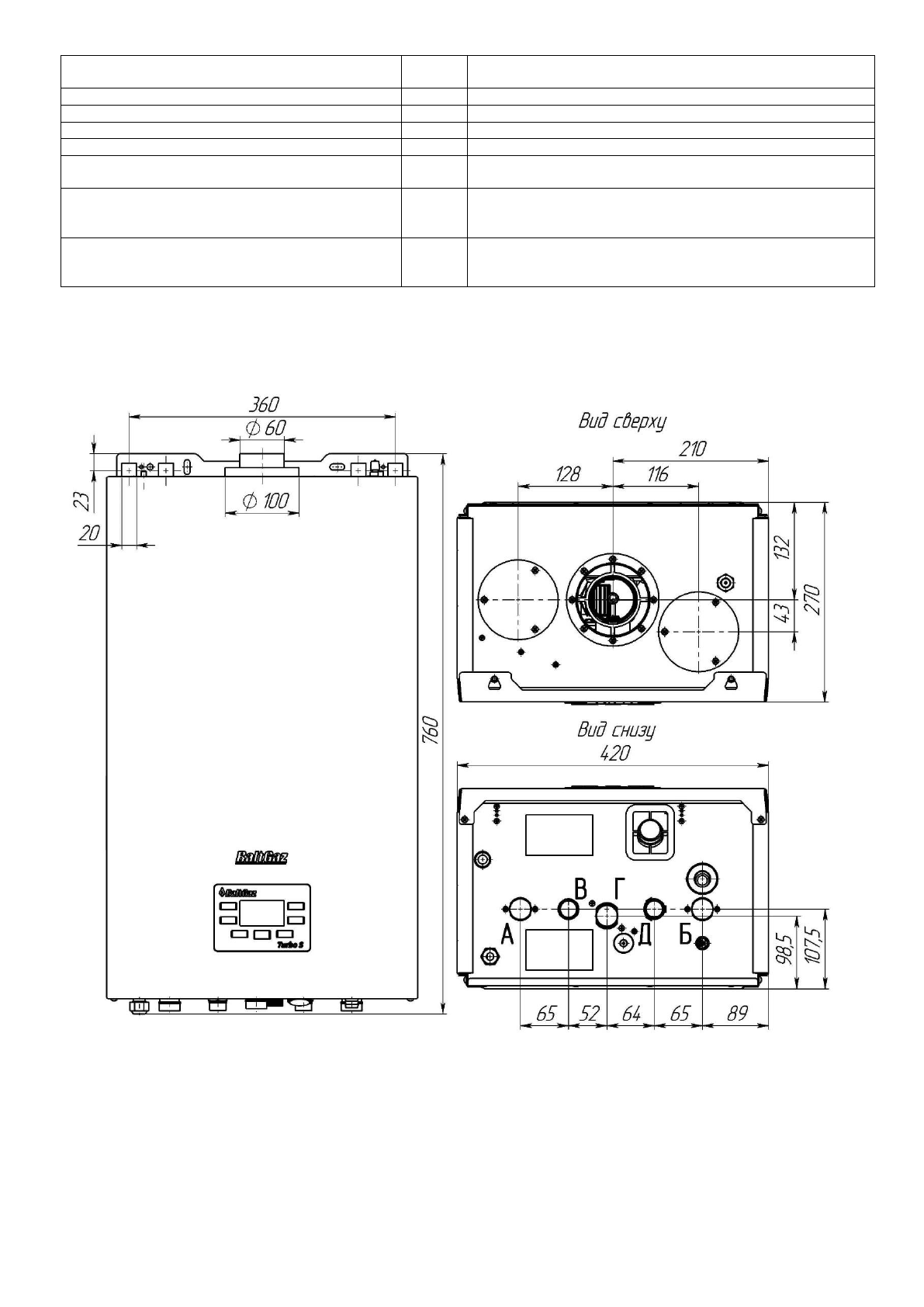

Габаритные и присоединительные размеры котлов представлены на рисунке 1.

A

– выход контура отопления -

G3/4

(подача);

Б

– вход контура отопления -

G3/4

(обратка);

B

– выход контура ГВС -

G1/2

;

Г

– вход газа -

G3/4

;

Д

– вход холодной воды -

G1/2;

Рис. 1

Габаритные и присоединительные размеры котлов
