Руководство для технического специалиста

30

ПРИЛОЖЕНИЕ II

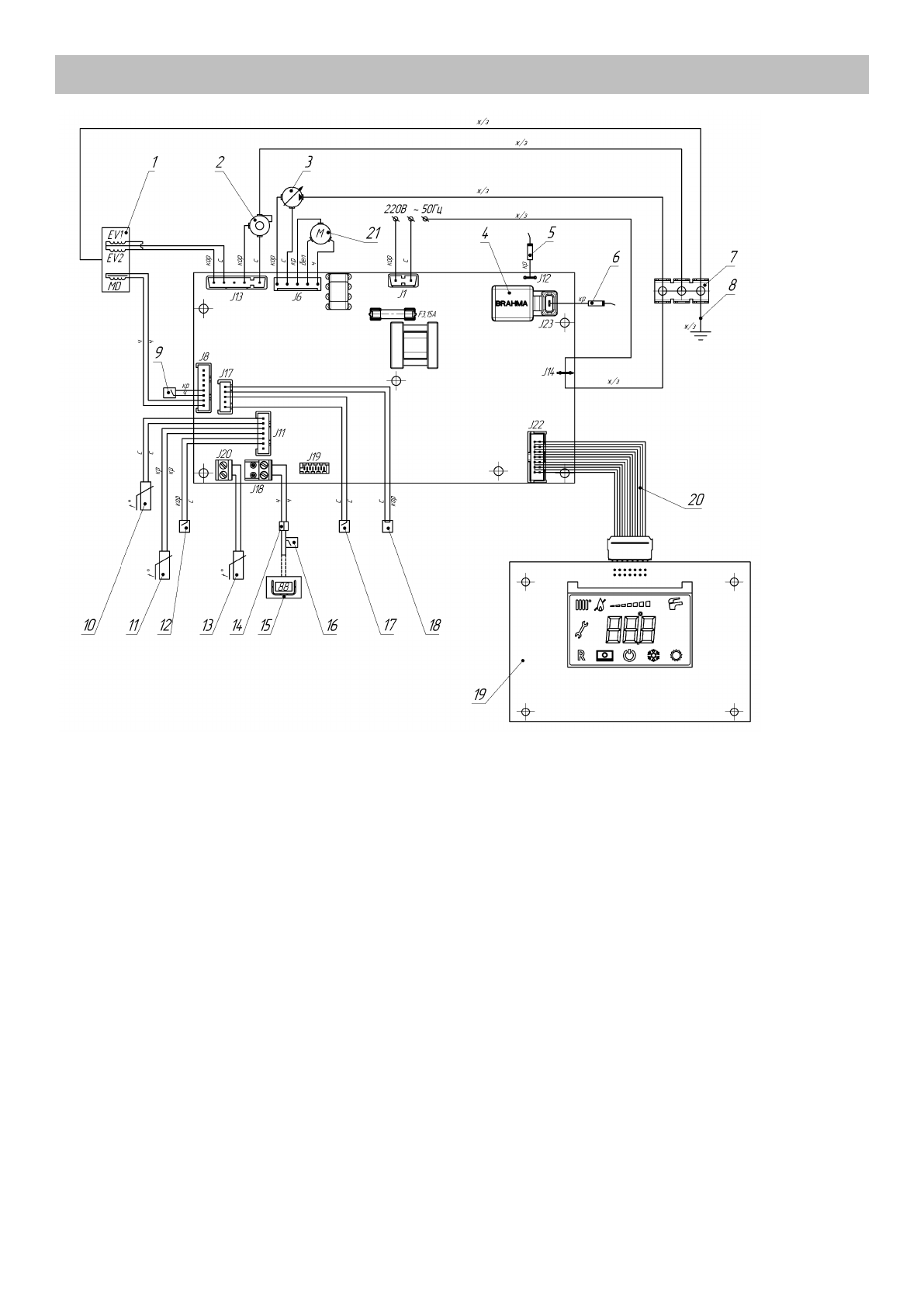

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ КОТЛА

Обозначение

расцветки

проводов


с

 -

синий;

ж/з

 -

желто-

зеленый;

кор

 -

коричневый;

кр

 -

красный;

бел

 -

белый;

ч

 -

черный.

1 -

регулятор подачи газа;

2 -

вентилятор;

3 -

насос;

4 -

трансформатор розжига;

5 -

свеча ионизации;

6 -

свеча розжига;

7 -

клемма;

8 -

кабель заземления;

9 -

датчик давления;

10 -

датчик температуры контура отопления;

11 -

датчик температуры ГВС;

12 -

датчик протока ГВС;

13 -

датчик температуры внешний (опция);

14 -

колодка клеммная;

15 -

пульт управления дистанционный (опция);

16 -

термостат комнатный (опция);

17 -

прессостат воздушный;

18 -

термореле (защита от перегрева теплоносителя);

19 -

плата дисплея LCD8;

20 -

кабель соединения платы дисплея LCD8 с платой

управления 1966;

21 -

электродвигатель трехходовго клапана.

EV1 -

катушка клапана запорного регулятора

подачи газа;

EV2 -

катушка клапана запорного регулятора

подачи газа;

MD -

катушка модулятора регулятора подачи газа;

J1 -

разъем для кабеля питания;

J6 -

разъем для кабеля насоса и электродвигателя

трехходового клапана;

J8 -

разъем для кабеля модуляционной катушки и

датчика давления;

J11 -

разъем для кабеля датчиков температуры и

датчика протока;

J12 -

разъем для кабеля свечи ионизации;

J13 -

разъем для кабеля вентилятора и регулятора

подачи газа;

J14 -

разъем заземления;

J17 -

разъем для кабеля прессостата воздушного и

термореле;

J18 -

разъем для кабеля комнатного термостата;

J19 -

разъем для подключения компьютера;

J20 -

разъем для подключения внешнего датчика

температуры;

J22 -

разъем кабеля соединения платы дисплея

LCD8 с платой управления 1966;

J23 -

разъем для кабеля свечи розжига.


Примечание

Совместная установка термостата комнатного (16) и пульта управления (15) не допускается.

При отсутствии термостата комнатного (16) и пульта управления (15), замкнуть перемычкой контакты колодки клеммной
(14).
