Руководство для технического специалиста

32

ПРИЛОЖЕНИЕ III

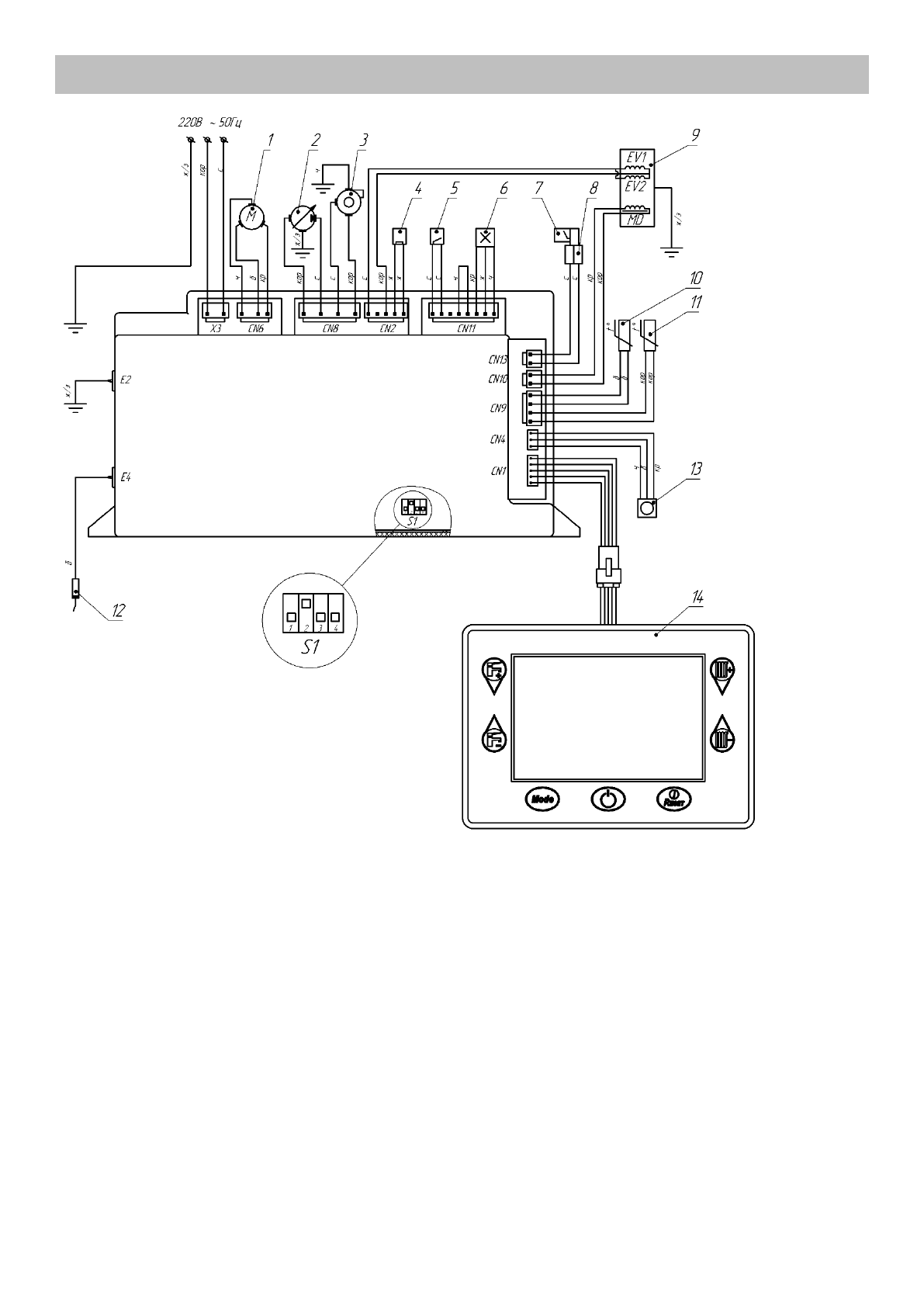

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ КОТЛА

Обозначение

расцветки

проводов


с

 -

синий;

ж/з

 -

желто-

зеленый;

кор

 -

коричневый;

кр

 -

красный;

бел

 -

белый;

ж – желтый;

ч

 -

черный.

1 -

электродвигатель трехходового клапана;

2 -

насос;

3 -

вентилятор;

4 -

термореле 100 ºС (защита от перегрева теплоносителя);

5 -

прессостат воздушный;

6 -

датчик протока ГВС;

7 -

термостат комнатный (опция);

8 -

колодка клеммная;

9 -

регулятор подачи газа;

10 -

датчик температуры ГВС;

11 -

датчик температуры контура отопления;

12 -

электрод розжига и ионизации;

13 -

датчик давления;

14 -

плата дисплея с кабелем;

E2 -

разъем для подключения кабеля заземления;

E4 -

разъем для подключения кабеля электрода розжига и

ионизации;
EV1 -

катушка клапана регулятора газа;

EV2 -

катушка клапана регулятора газа;

X3 -

разъем для подключения кабеля питания;

CN1 -

разъем для подключения кабеля дисплея;

CN2 -

разъем для подключения кабеля газового

регулятора и термореле;
CN4 -

разъем для подключения кабеля датчика

давления;
CN6 -

разъем для подключения кабеля

трехходового клапана;
CN8 -

разъем для подключения кабеля насоса и

вентилятора;
CN9 -

разъем для подключения кабеля датчика

температуры КО и кабеля датчика
температуры ГВС;
CN10 -

разъем для подключения кабеля

модуляционной катушки;
CN11 -

разъем для подключения кабеля

прессостата воздушного и датчика протока ГВС;
CN13 -

разъем для подключения комнатного

термостата;
S1

– колодка переключателей 1 - 4;


Примечание

При отсутствии термостата комнатного (7) контакты колодки клеммной (8) должны быть замкнуты перемычкой.
