Руководство для пользователя и технического специалиста
30
ПРИЛОЖЕНИЕ
I
КАТАЛОГ СОСТАВНЫХ ЧАСТЕЙ КОТЛА

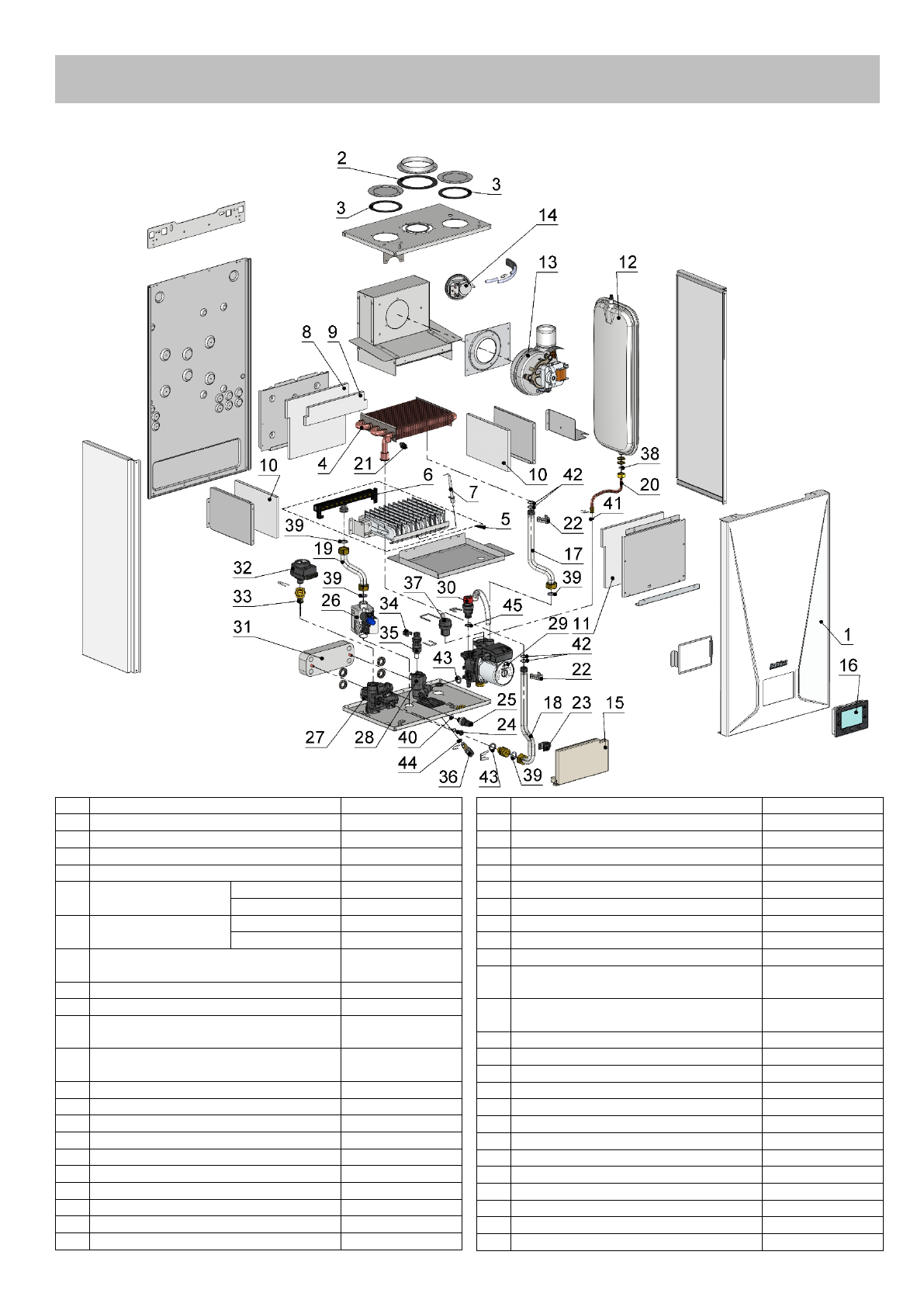

Составные части котла представлены на рисунке, перечень составных частей указан в таблице.
Номера, обозначающий составные части на рисунке, соответствует порядковым номерам, указанным в таблице.
\
Поз.
Наименование
Обозначение
1
Панель передняя в сборе
8924-10.000
2
Прокладка
8223-01.007
3
Прокладка
8223-01.004
4
Теплообменник
8524-12.000
5
Горелка в сборе
природный газ
8524-16.000
сжиженный газ
8524-16.000-01
6
Коллектор в сборе
природный газ
8524-16.200
сжиженный газ
8524-16.200-01
7
Свеча розжига и ионизации
(с кабелем)
8924-00.020
8
Пластина теплоизоляционная задняя
7424-00.052
9
Пластина теплоизоляционная задняя
8524-00.054
10
Пластина теплоизоляционная
боковая
7424-00.051
11
Пластина теплоизоляционная
передняя
7424-00.053
12
Бак расширительный
8824-00.060
13
Вентилятор
ERR97/34L
14
Прессостат воздушный
8924-00.050
15
Плата электронная в корпусе
8924-02.100
16
Дисплей с платой в корпусе
8924-02.200
17
Труба КО входная
8924-03.000
18
Труба КО выходная
8924-04.000
19
Труба
8924-05.000
20
Труба бака
8924-07.000
21
Термореле
KSD301-RA100A2
Поз.
Наименование
Обозначение
22
Клипса КО
0409001015
23
Датчик температуры КО
8924-00.051
24
Датчик температуры ГВС (с кольцом)
8924-06.051
25
Датчик давления
8924-06.052
26
Регулятор газовый
EBR2008N
27
Гидроблок
8924-06.100
28
Гидроблок
8924-06.200
29
Насос
8924-06.050
30
Клапан предохранительный
8924-06.053
31
Теплообменник вторичный
(12 пластин)
8924-06.054
32
Электродвигатель трехходового
клапана
8924-06.110
33
Клапан трехходовой
8924-06.120
34
Датчик протока
8924-06.201
35
Картридж санитарный
8924-06.210
36
Кран подпитки
8924-06.220
37
Клапан отвода воздуха
8924-06.230
38
Прокладка
3272-00.014-03
39
Прокладка
3272-00.014-04
40
Прокладка
3272-00.014-05
41
Кольцо OR
7,59×2,62
42
Кольцо OR
17,12×2,62
43
Кольцо OR
17,0×4,0
44
Кольцо OR
10,5
×2,0
45
Кольцо OR
15,88×2,62
