Приложение 3

ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА К КОТЛУ

Для более эффективной работы котел имеет возможность подключения комнатного термостата,

который устанавливается в отапливаемом помещении.

Для установки комнатного термостата необходимо удалить перемычку с соответствующих разъё-

мов Х7 и Х8 в клеммной колодке котла и подключить к ним провода комнатного термостата (полярность
подключения проводов термостата значения не имеет).

Перемычку необходимо передать на хранение владельцу котла.
При  необходимости  возможно  увеличение  длины

кабеля  путем  использования  кабеля  большей  длины  приоб-
ретаемого отдельно.

Основные требования при выборе кабеля:



максимальная длина кабеля составляет 30 мет-
ров,



кабель должен состоять из двух проводов (гибкий
медный многожильный провод с площадью сече-
ния от 0,5 до 1,5 мм

2

).



концы кабеля необходимо зачистить для подклю-
чения к клеммной колодки котла и к комнатному
термостату.


Подключение кабеля к комнатному термостату выполняется

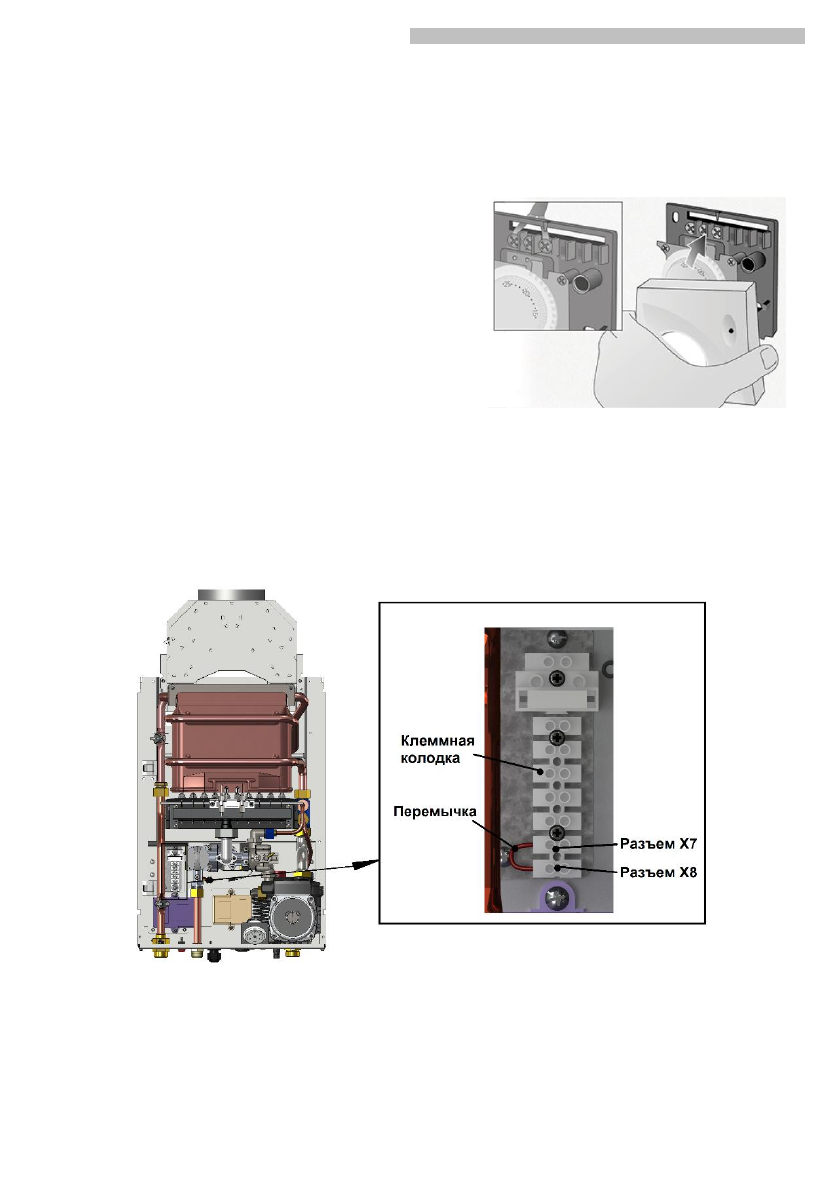

в соответствии с инструкцией на термостат (см. рис.)

Подключение соединительного кабеля к

комнатному термостату


Подключение соединительного кабеля к котлу:

1)

выключить и обесточить котел;

2)

снять облицовку (крышку) с котла, отвернув два винта в нижней части котла;

3)

удалить перемычку между двумя разъемами клеммной колодки Х7 и Х8 (см рис. и схему электри-
ческих соединений котла (Приложение 2, стр. 23));

Подключение соединительного кабеля к котлу

4)

подключить соединительный кабель в разъемы Х7 и Х8. Полярность подключения проводов тер-
мостата значения не имеет. Кабель термостата провести внутрь котла в любом свободном месте
в нижней части котла, обеспечивающим его сохранность и защиту от возможных повреждений и
теплового воздействия в процессе работы котла;

5)

установить и закрепить облицовку котла.
