Руководство для технического персонала
18
датчика приводится в движение и открываетгазовый клапан 34.Одновременно на блок пита-
ния 26 поступает напряжение, передаваемое на электронный блок управления 27, который-
создает высоковольтный разряд на свече розжига 25и открывает электромагнитный клапан
газового узла 30. Происходит розжиг горелки с последующим нагреванием воды в теплооб-
меннике 13.
При отсутствии протока воды, уменьшении ее расхода через насос ниже допустимого
или разрушении трубопровода отопления происходит уменьшение перепада давлений между по-
лостями А и Б датчика протока, и под действием пружины газовый клапан перекрывает подачу газа
на горелку 4.
При прекращении подачи напряжения на электродвигатель насоса происходит отключе-
ние работы котла. При возобновлении подачи напряжения происходит его автоматическое вклю-
чение.
Котел оснащен устройствами безопасности, обеспечивающими:
доступ газа к горелке только при протоке теплоносителя в системе отопления;
прекращение подачи газа при погасании горелки;
отключение котла при отсутствии тяги в дымоходе;
отключение котла при нагреве теплоносителя свыше 90 °С;
сброс теплоносителя при увеличении давления в системе отопления свыше 3 бар.
1
– узел водогазовый;
2
– манометр;
3
– регулятор расхода
газа;
4
– горелка;
5
– узел водяной;
6
– подвод газа;
7
– выход из КО;
8
– вход в КО;
9
– газоотводящее
устройство;
10
– датчик наличия
тяги (термореле);
11
– датчик перегрева
воды (термореле);
12
– датчик максималь-
ного нагрева воды
(термореле);
13
–теплообменник;
14
– пробка сливная;
15
– клапан предохра-
нительный;
16
– насос;
17
– клапан отвода
воздуха (автоматиче-
ский);
18
– предохранитель-
ный терминал;
19
– клеммный блок;
20
–датчик температу-
ры воды;
21
– штуцер для замера
давления газа;
22-
кулисный переклю-
чатель (выключатель);
23
– дроссельное уст-
ройство;
24
– датчик наличия
пламени;
25
– свеча розжига;
26
– блок питания;
27
– электронный блок
управления;
28
– облицовка;
29
– смотровое окно;
30
– узел газовый;
31
– задняя стенка;
32
– датчик протока;
33
– мембрана с тарел-
кой;
34
– клапан газовый;
35
– устройство пере-
пускное;

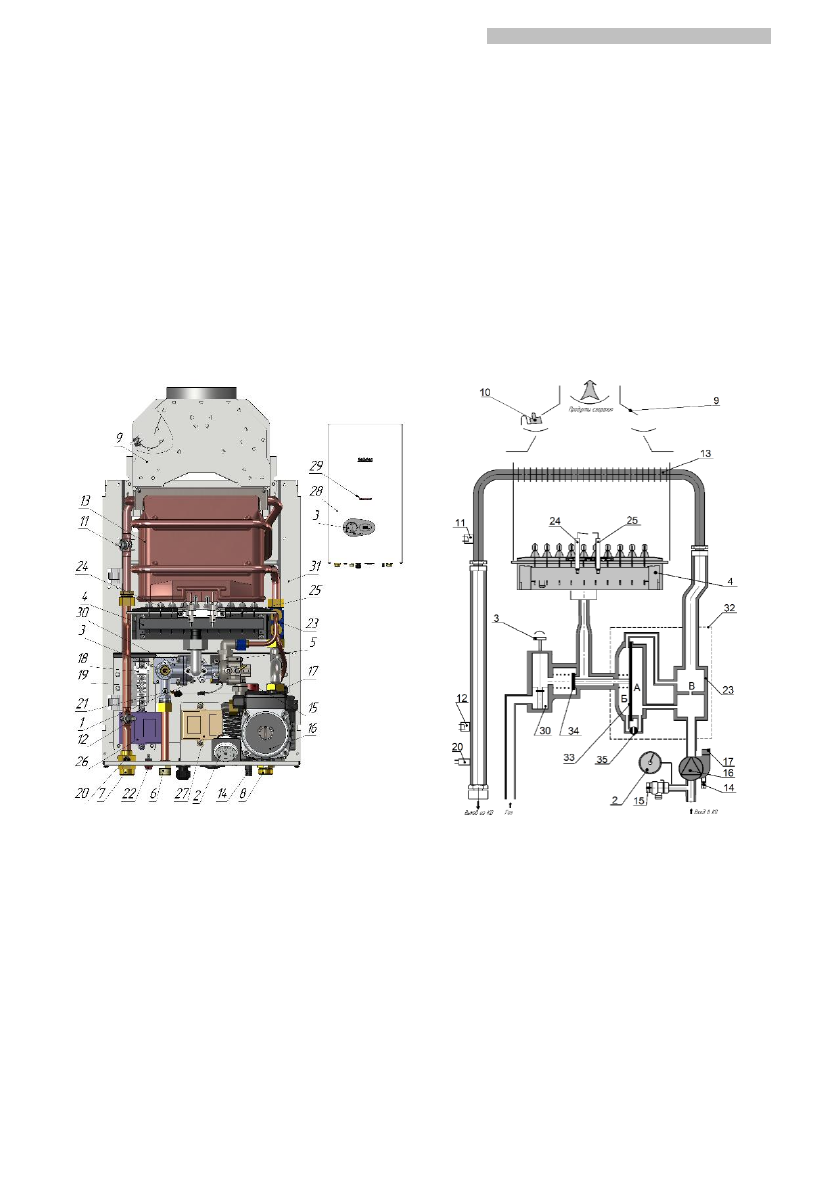

Рис. 9. Составные части котла
Рис. 10. Функциональная схема котла
