ATON АОГВМНД-7ЕВ - Инструкция по эксплуатации - Страница 19

1-

теплообменник;

2-

воздуховод;

3-

форсунка

4-

кожух;

5-

панель боковая;

6-

прокладка;

7-

газовый клапан

автоматики фирмы
"SIT Group";
8-

камера сгорания;

9-

подводной патрубок

водонагревателя;
10-

отводной патрубок

теплоносителя;
11-

проушина;

12-

дымоход;

13-

уплотнитель;

14-

фронтальный лист;

15-

основная горелка;

16-

пилотная горелка;

17-

термопара;

18-

газоподводящий

патрубок;
19-

указатель

температуры;
20-

подводной патрубок

теплоносителя;
21-

смотровое окно;

22-

отводящий патрубок

водонагревателя.

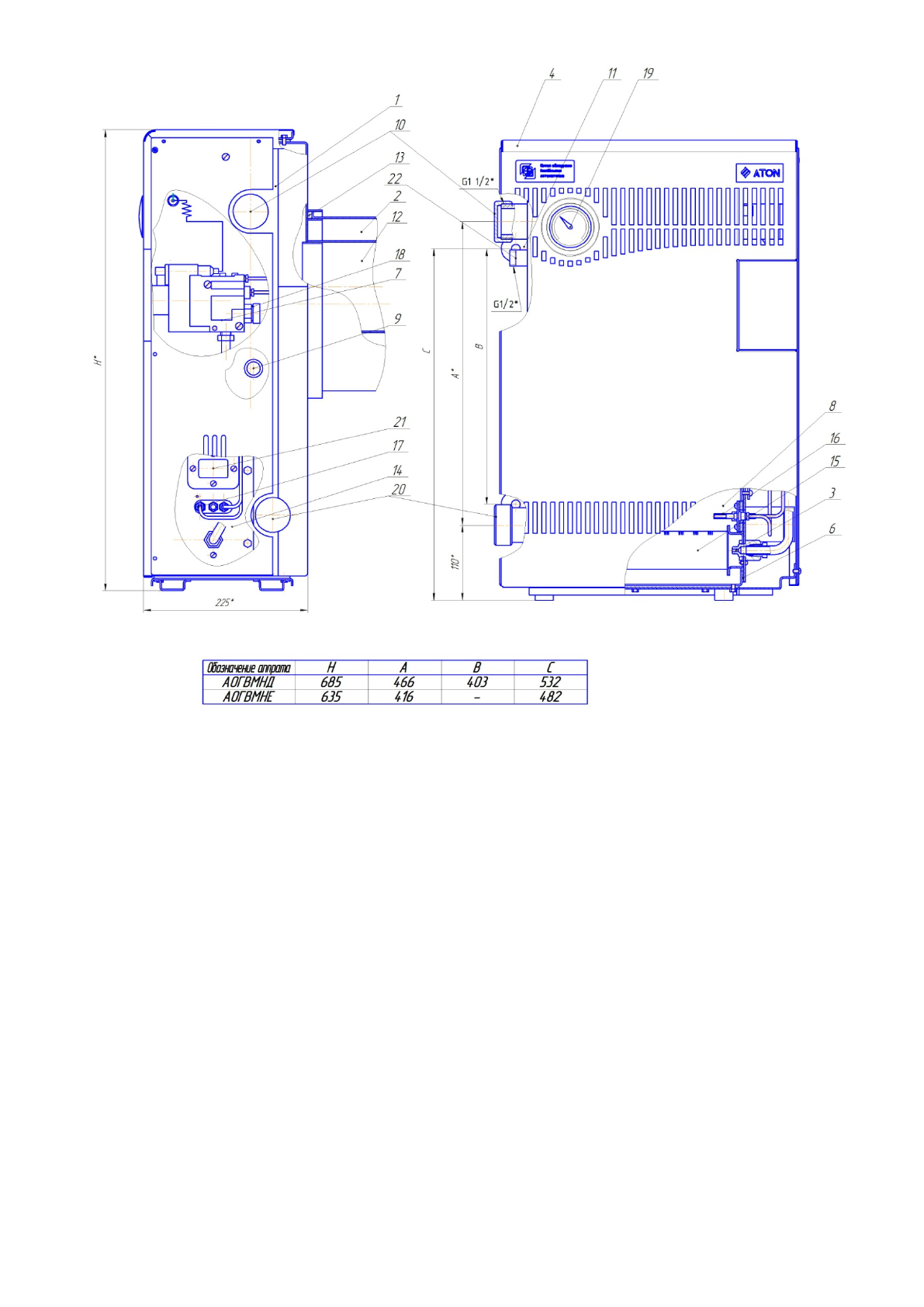

Рисунок 1 - Схема котла АОГВМНД -*ЕВ и АОГВМНЕ -7ЕВ.

19
