1-
газоподводящий патрубок;
2-
патрубок для отвода продуктов
сгорания;
3-
подводящий патрубок
теплоносителя;
4-
отводящий патрубок
теплоносителя;
5-
подводящий патрубок горячего
водоснабжения;
6-
отводящий патрубок горячего
водоснабжения.

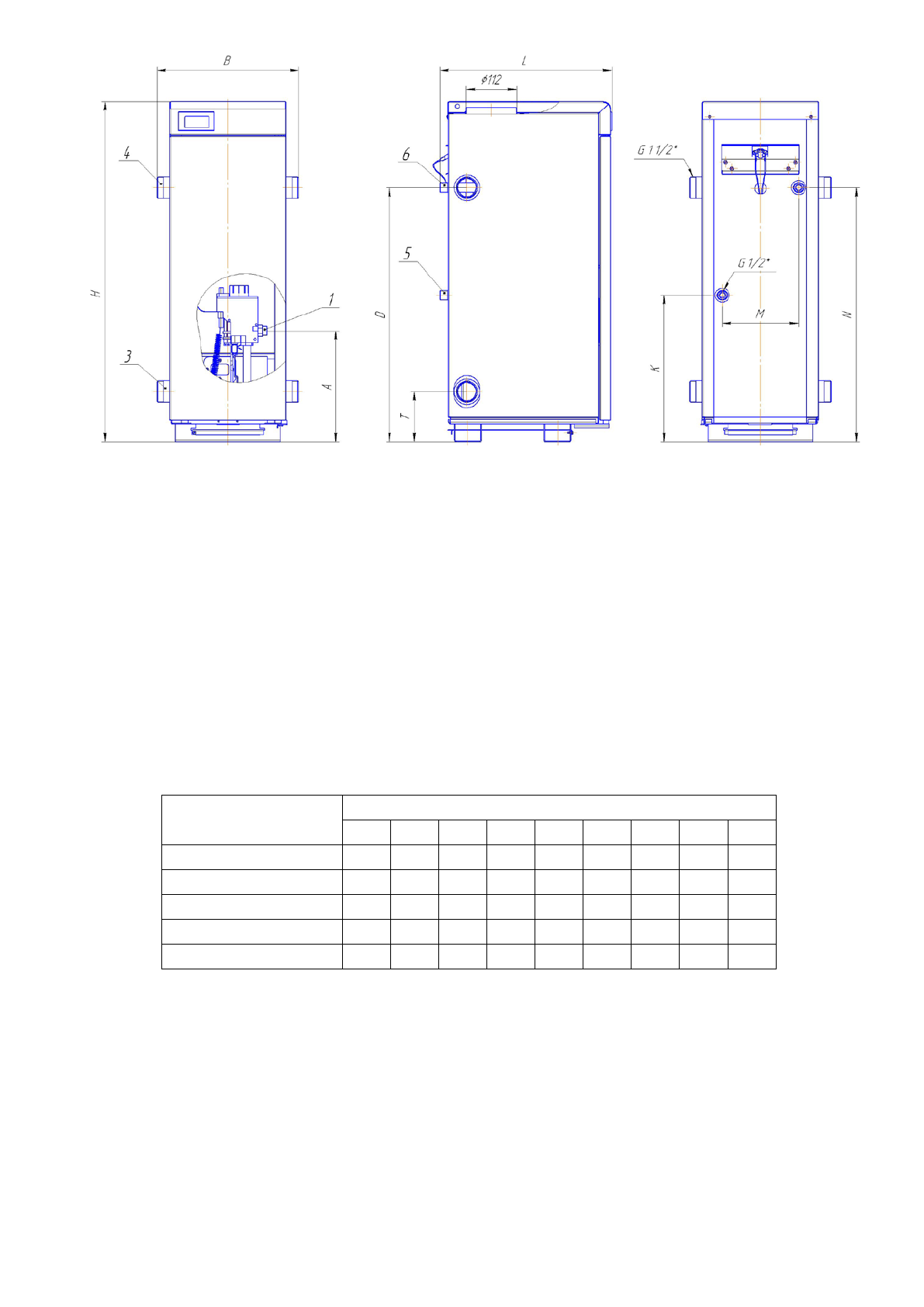

Рисунок 4 – Габаритные и установочные размеры котла.
Примечание:
1. Значения размеров указаны в таблице 3;
2.
Котел, предназначен исключительно для отопления, патрубков поз. 5, 6 не
имеют.
Таблица 3
Модификация
Размеры, мм
Н
В
L
A
D
K
T
M
N
АОГВМ-8ЕМ
756 316 370 248 567
-
112
-
567
АОГВМ-10ЕМ 756 376 370 248 567 - 112 - 567
АОГВМ-10ЕВМ 756 376 383 248 567 327 112 230 567
АОГВМ-12,5ЕМ 756 376 370 248 567 - 112 - 567
АОГВМ-12,5ЕВМ 756 376 383 248 567 327 112 230 567
14
