ATON АОГВ-20Е - Инструкция по эксплуатации - Страница 19

17-

теплообменник;

18-

дверка;

19-

камера сгорание;

 20-

пилотная горелка;

21-

основная горелка;

22-

отводный патрубок горячего

водоснабжения;

23-

пъезокнопка;

24-

термопара;

25-

искровой электрод.

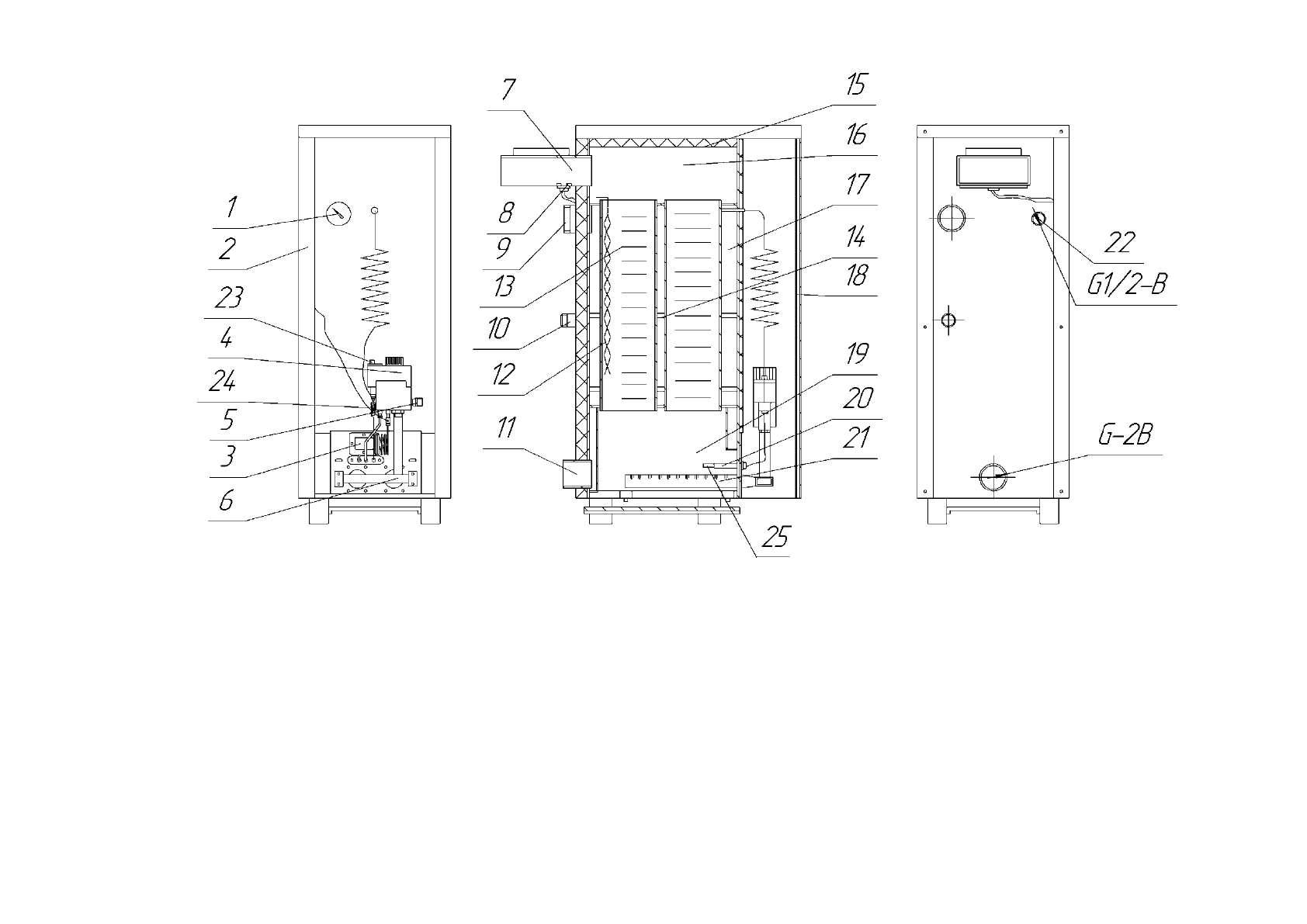

Рисунок 1

-

Схема котла АОГВ

-

**ЕВ

9-

водоотводный патрубок;

10-

подводящий патрубок горячего

водоснабжения

;

11-

водоподводящий патрубок;

12-

насадки;

13-

каналы теплообменника;

14-

змеевик;

15-

теплоизоляция;

16-

колектор продуктов сгорания;

1-

указателя температуры;

2-

кожух с декоративным покрытием;

3-

смотровоее окно;

4-

газовый клапан;

5-

газоподводящий патрубок;

6-

колектор с форсунками;

7-

патрубок для отвода продуктов

сгорания;

8-

датчик тяги;

19
