8

1 –

Корпус котла;

9 –

Патрубок обратной сетевой воды;

  17 –

Водяная оболочка;

2 –

Камера сгорания (топка);

10 –

Штуцер слива воды из котла;

18 –

Теплоизоляция корпуса;

3 –

Конвекционная часть

(теплообменник);

11 –

Штуцер под предохранительный

клапан

*)

;

19 –

Блок автоматики управления;

4 –

Дверцы конвекционной части котла;

  12 –

Боров;

20 –

Вентилятор

**)

;

5 –

Дверцы загрузочные;

13 –

Шибер тяги топочных газов;

21 –

Канал подачи воздуха на горение;

6 –

Дверцы ревизионные;

14 –

Колосниковая решётка;

21.1 –

Ручка верхней воздушной заслонки;

7 –

Дверцы зольника;

15 –

Воздушные форсунки;

21.2 –

Ручки средних воздушных заслонок

***)

;

8 –

Патрубок прямой сетевой воды;

16 –

Отражатель;

21.3 –

Ручка нижней воздушной заслонки.

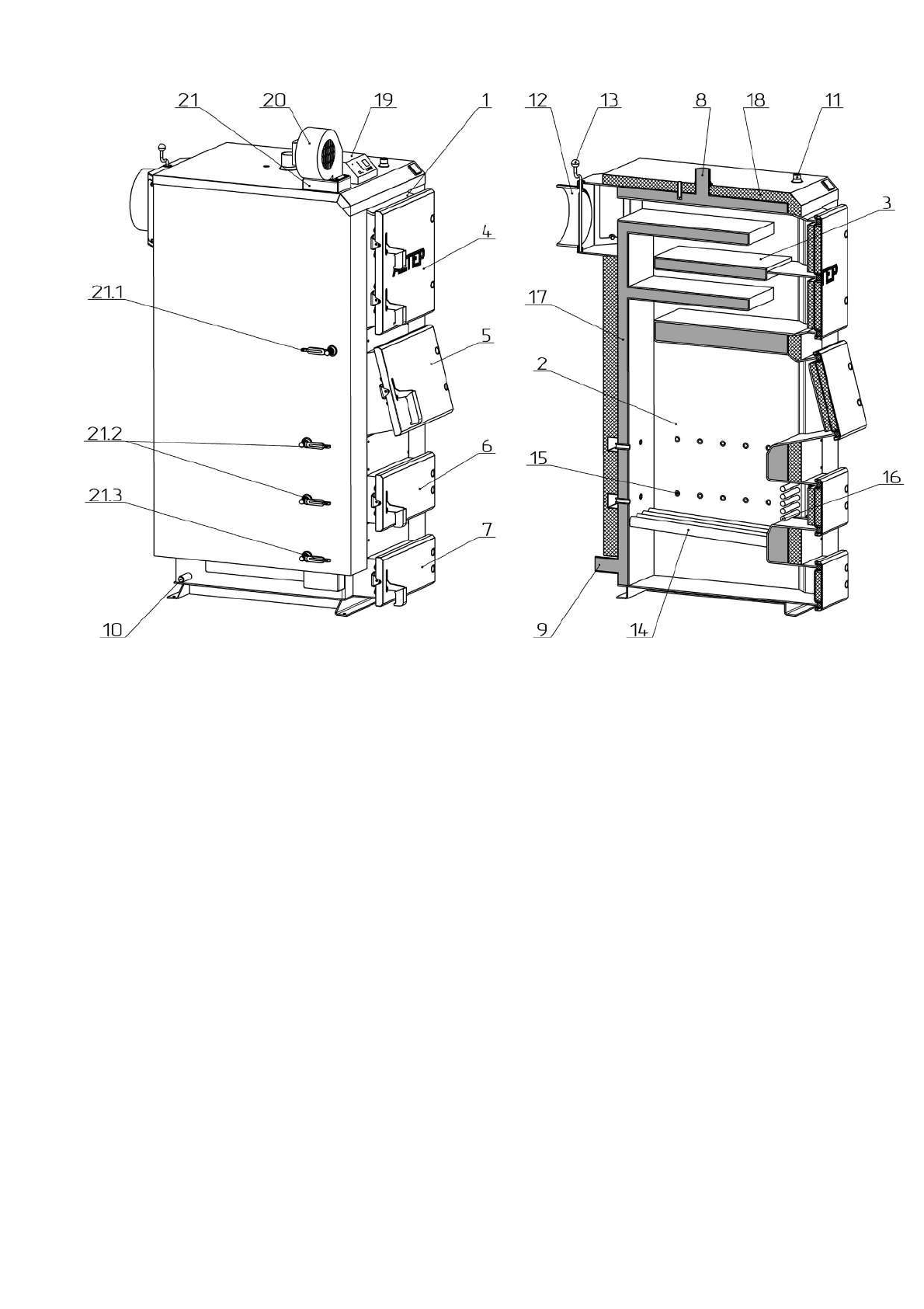

Рисунок 2

–

Внешний вид и основные элементы котла

Примечания:

*)

В котлах мощностью 150...250 кВт в верхней части корпуса под предохранительный клапан

предусмотрен патрубок Ду 50 з фланцем;

**)

В котлах мощностью 150...250 кВт используется два вентилятора

**)

Количество ручек (от одной до трёх) зависит от мощности котла.

На передней стенке котла кроме загрузочной дверцы также расположены:

-

дверцы для периодического обслуживания (чистки) конвекционной части котла (поз. 4,

рис. 2);

-

ревизионные дверцы (поз. 6, рис. 2) для периодической чистки колосниковой

решетки;

-

дверцы зольника (поз. 7, рис.

2).
