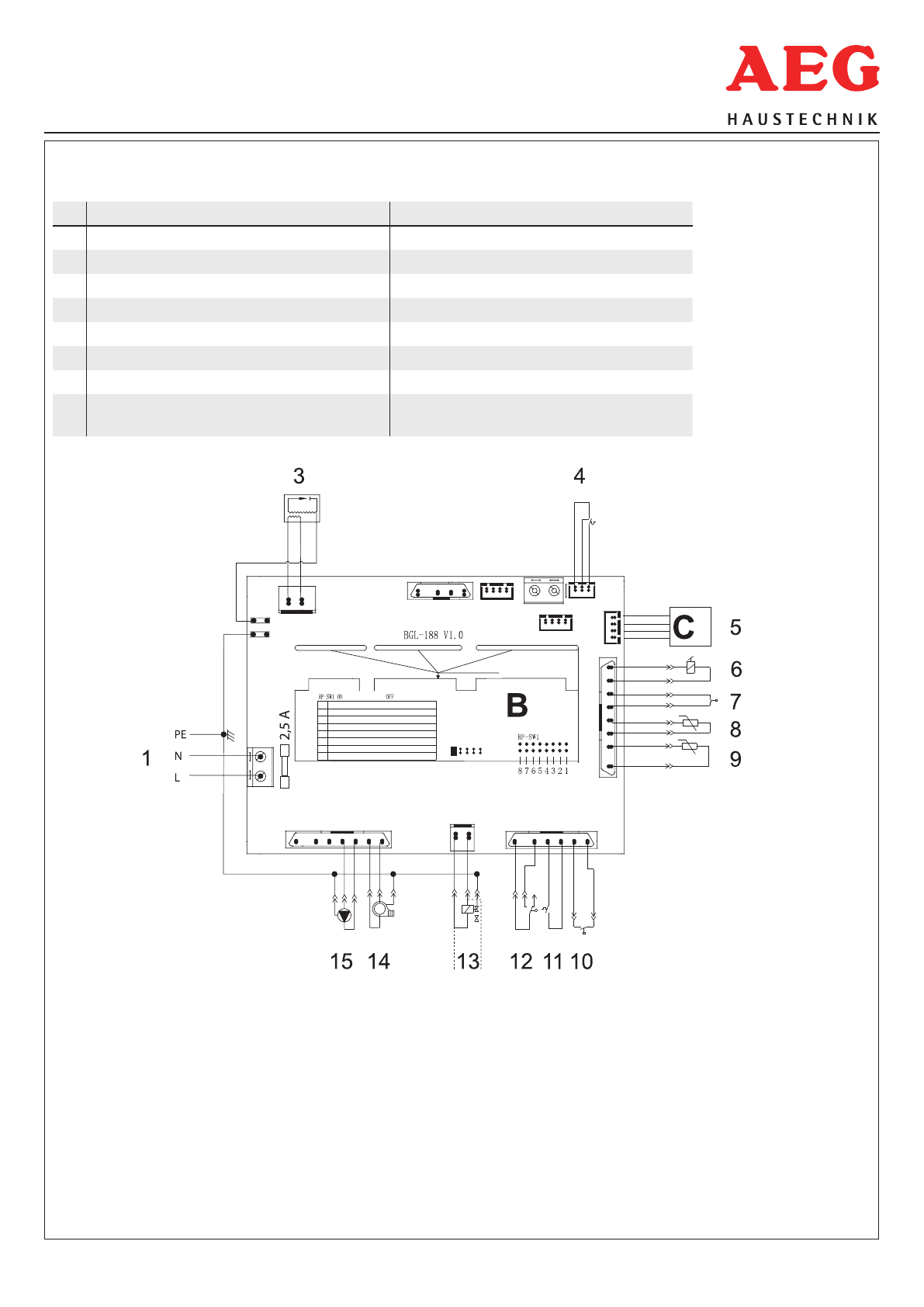

Электроника

A  Главная плата

B  Вставная плата

C  Плата панели управления

1  Подключение к сети

2  Заземление

3  Трансформатор зажигания

4  Выключатель режима нагрева воды

5  Плата панели управления

6  Магнитный газовый клапан, модуляционная

катушка

7  Комнатный термостат

8  Температурный датчик “Горячая вода”

1

ON:

3

4

5

6

7

8

ON:

ON:

ON:

ON:

ON:

ON:

ON:

A

9  Температурный датчик “Отопление””

10 Предохранительный ограничитель температуры

11  Выключатель “Отопление”

12 Реле дифференциального давления / Контроль

давления воздуха

13 Магнитный газовый клапан

13 Магнитный газовый клапан при подземной

установке для работы на сжиженном газе

(устанавливается на месте)

14 Вентилятор отработанных газов

15 Отопительный циркуляционный насос

Схема коммутации „RP-SW1“

ВКЛ. (перемычка либо замкнутый контакт)

ВЫКЛ. (разомкнутый контакт)

1 Сжиж. газ

Прир. газ

Пластинчатый теплообменник

Битермальный теплообменник

3

Радиаторное отопление (макс. 80 °C)

Подогрев полов (макс. 60 °C)

4

Всегда „ВКЛ.“

„ВЫКЛ.“ Недопустимо

5

Отопление + горячая вода

Только отопление

6

свободно

свободно

7 свободно

свободно

8

Нормальный режим работы

С завода-изготовителя – тестовый

режим (минимальная нагрузка)
