19

Настройкагорелки

Настройкамощности

Настройка мощности может осуществляться только

авторизованным техником.

Учитывайте принятые в данной стране параметры

давления подводимого газа.

Аппарат заранее настроен на природный газ H с

подводимым давлением 20 мбар. Возможна настройка

на подводимое давление газа 25 мбар. При этом

действуйте следующим образом:

Проверитьдавлениеподводимогогаза



  Установить температуру на макс.



  Полностью открыть один из кранов горячей воды.



  Отвернуть винт „A“ на газовой арматуре и

подсоединить подходящий прибор для измерения

давления.



  Проверить, соответствует ли подводимое давление

газа данным Вашего предприятия газоснабжения.



  Снять измерительный шланг и крепко затянуть винт.

УстановитьQmax



  Отвернуть винт “B“ и подсоединить подходящий

прибор для измерения давления.



  Снять защитный колпачок (2).



  Включить аппарат и установить на 65 °C.



  Полностью открыть один из кранов горячей воды и

дождаться, чтобы индикатор показал температуру

вытекающей воды 60 °C.



  Проверить давление в форсунках не ранее, чем

через 30 секунд после запуска горелки.



  Как только давление в форсунках

стабилизировалось, установить его для Qmax

гайкой (4), удерживая при этом внутренний винт (5)

от сдвига при помощи отвертки. Вращение вправо =

повысить давление в форсунках.



  Снова закрыть кран горячей воды.

УстановитьQmin



  Отсоединить штекер (C). Отсоединенный штекер не

должен касаться других деталей.



  Включить аппарат и полностью открыть один из

кранов горячей воды.



  Проверить давление в форсунках примерно через

30 секунд после запуска горелки.



  Как только давление в форсунках

стабилизировалось, установить его для Qmin

винтом (3). Вращение вправо = повысить давление в

форсунках.



  Проконтролировать давление в форсунках, убрав

отвертку. Если необходимо - подрегулировать.



  Снова закрыть кран горячей воды и выключить

аппарат.



  Снять измерительный шланг и крепко затянуть винт.



  Снова закрепить защитный колпачок.



  Восстановить штекерное соединение.

26

_0

9_

01

_0

19

1

26

_0

9_

01

_0

18

0

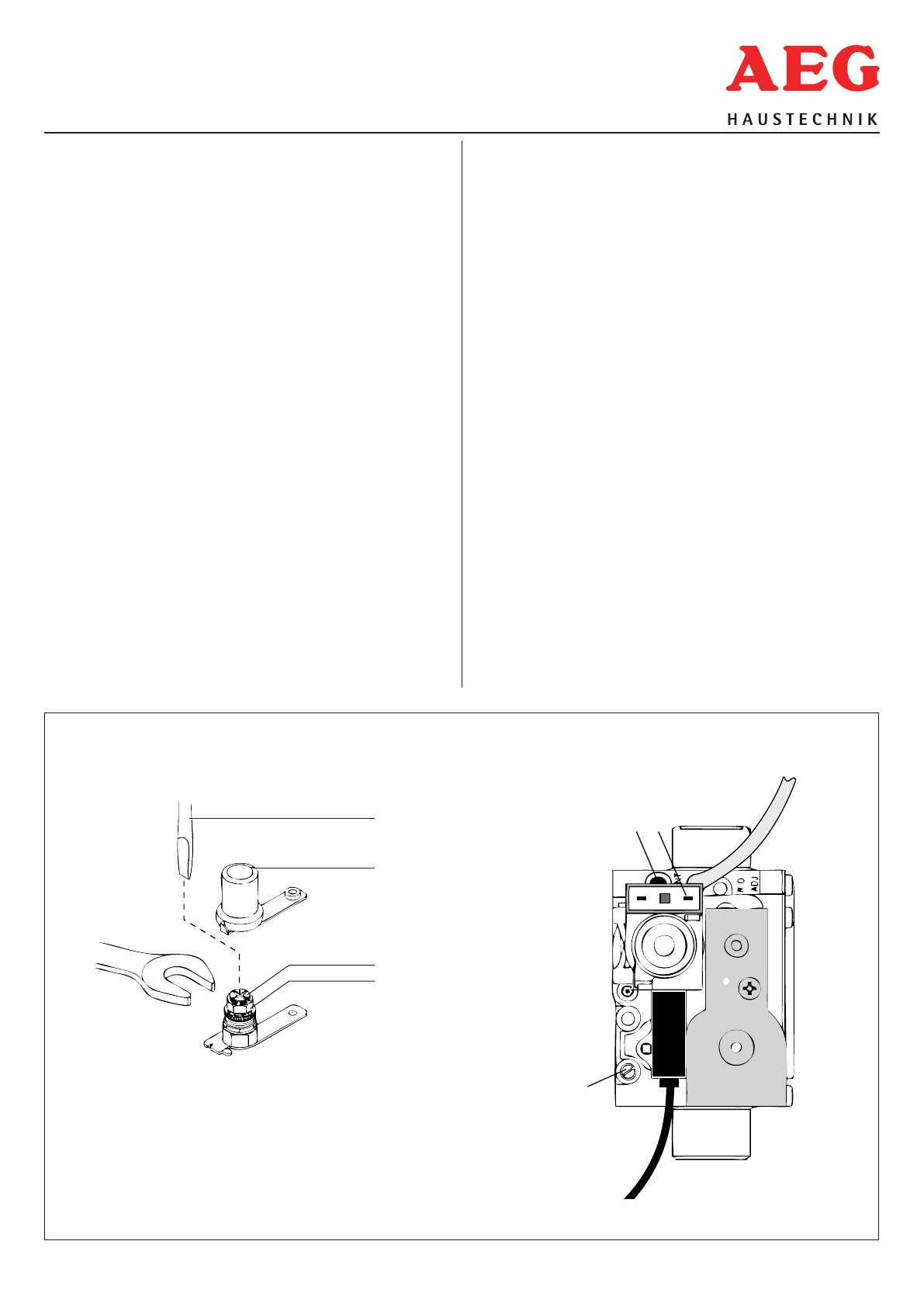

Магнитныйгазовыйклапан

1  Отвертка

2  Защитный колпачок

3  Установочный винт (Qmin)

4  Установочная гайка (Qmax)

A  Штуцер измерения подводимого давления

B  Штуцер измерения давления в форсунках

C  Штекерный контакт модуляционной катушки

1

2

3
4

C

A

B
