ИНСТРУКЦИЯ
ПО
ТЕХНИЧЕСКОМУ
ОБСЛУЖИВАНИЮ
41
Подключение
комнатного
термостата
(
дополнительно
)
Подключите
провода
к
клеммной
колодке
внутри
приборной
панели
следующим
образом
:
(
Пример
цифрового
недельного
(WEEK)
программатора
):
a.
Выключите
электропитание
главным
переключателем
.
b.
Снимите
переднюю
панель
корпуса
котла
.
c.
Ослабьте
винты
и
снимите
пластину
A (
см
.
рис
. 1).
d.
Извлеките
перемычку
TA–TA
из
клеммной
колодки
B.
e.
Подсоедините
провода
комнатного
термостата
/
программатора
.
После
подсоединения
проводов
установите
на
место
пластину
«A»,
а
затем
переднюю
панель
корпуса
.
Подключение
датчика
наружной
температуры
(
дополнительно
)
Подключите
провода
к
клеммной
колодке
внутри
приборной
панели
следующим
образом
:
a.
Выключите
электропитание
главным
переключателем
.
b.
Снимите
переднюю
панель
корпуса
котла
.
c.
Ослабьте
винты
и
снимите
пластину
A (
см
.
рис
. 1).
d.
Подсоедините
датчик
наружной
температуры
к
контактам
с
маркировкой
SE–SE
на
клеммной
колодке
B.
После
подсоединения
проводов
установите
на
место
пластину
«A»,
а
затем
переднюю
панель
корпуса
.
B
A

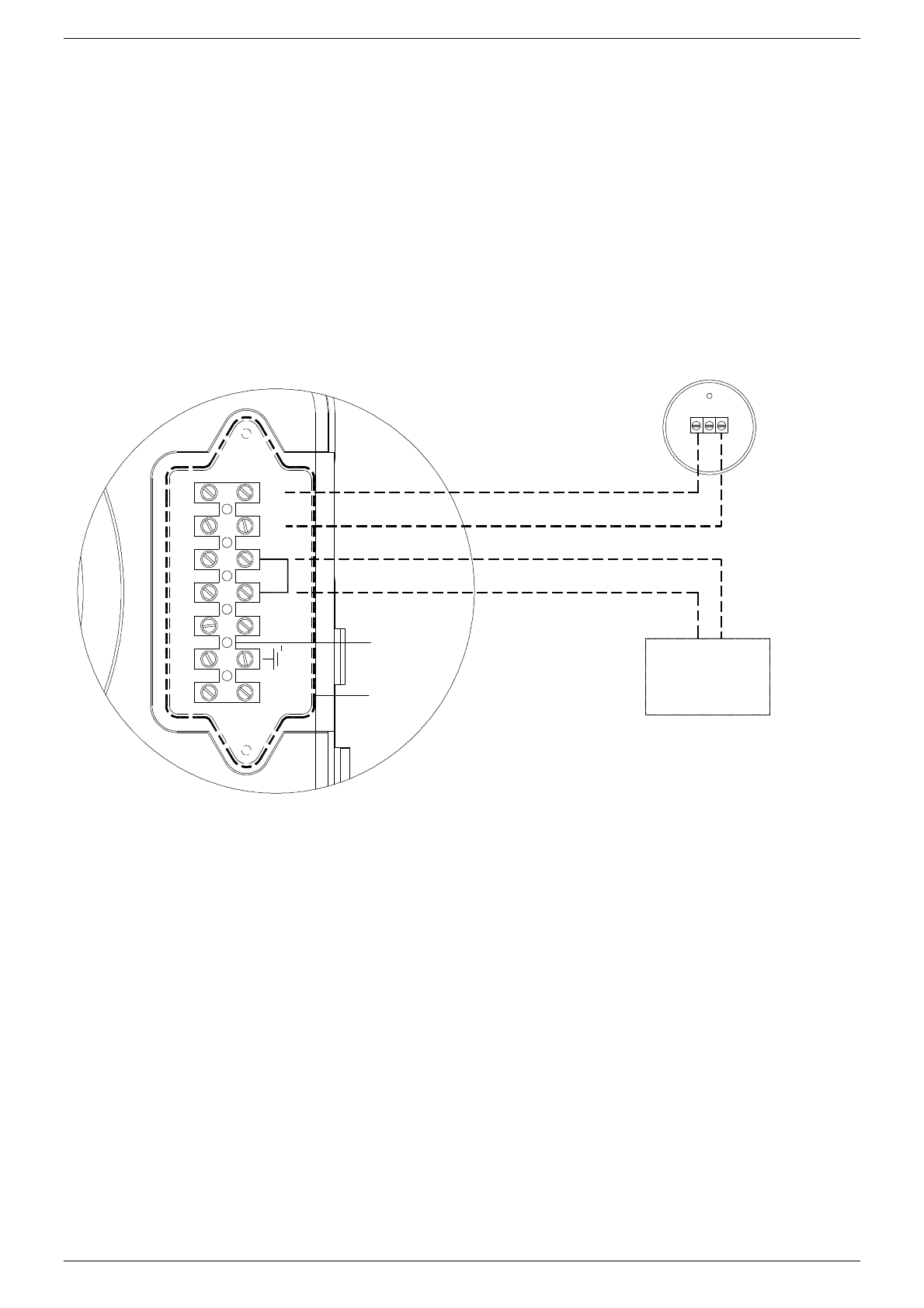

Рис
. 1
Датчик
наружной
температуры
ТЕРМОСТАТ
