Комплект
дымохода
с
двойной
трубой
Регулируемые
диафрагмы
дымохода
следует
установить
на
отверстие
воздухозаборника
в
верхней
части
котла
.
Инструкция
по
установке
: (
см
.
рис
. 1):
−
Поместите
алюминиевое
кольцо
диам
. 60
мм
на
вертикальный
соединитель
выпуска
дыма
и
прикрепите
его
в
верхней
части
котла
к
центральному
отверстию
(
выпуска
отработанных
газов
),
предварительно
установив
неопреновую
шайбу
.
−
Снимите
крышку
отверстия
воздухозаборника
.
−
Очистите
поверхность
уплотнительной
камеры
в
области
отверстия
воздухозаборника
.
−
Установите
неопреновую
шайбу
,
следя
за
совмещением
отверстий
шайбы
с
отверстиями
воздухозаборника
.
−
Разместите
диафрагмы
дымохода
в
следующем
порядке
:
сначала
нижний
диск
с
градуированными
номерами
,
затем
верхний
диск
.
−
Установите
соединитель
дымохода
или
другое
вспомогательное
оборудование
в
соответствии
с
выбранным
типом
комплекта
дымохода
с
двойной
трубой
.
−
Закрепите
систему
самонарезными
винтами
,
входящими
в
комплект
поставки
дымохода
.
−
Завершите
установку
комплекта
дымохода
.
Важно
!
Окончательная
затяжка
винтов
выполняется
только
после
установки
диафрагм
.

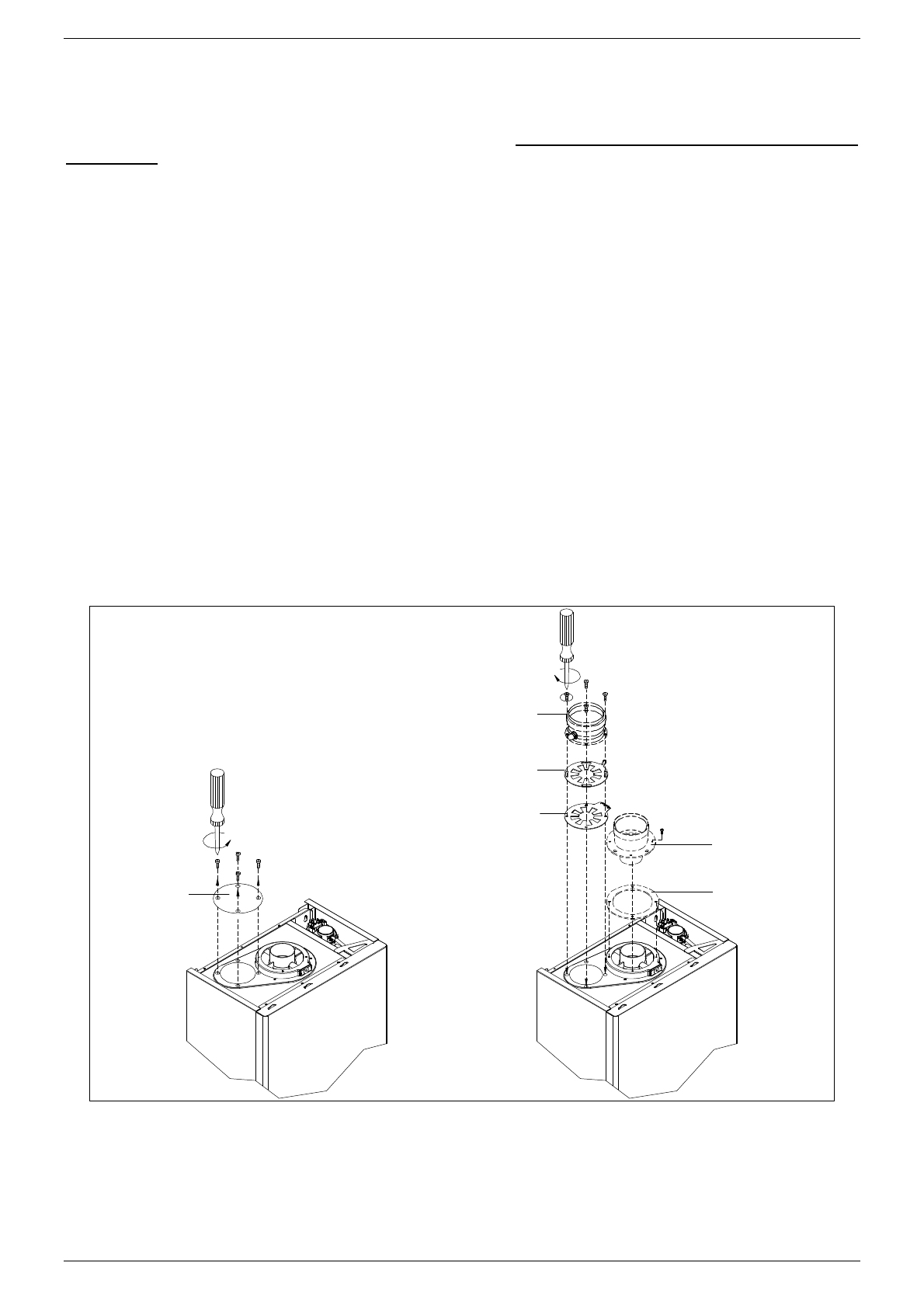

Рис
. 1
КОМПЛЕКТ
СОЕДИНЕНИЯ
ВОЗДУХОЗАБОРНИКА
ВЕРХНИЙ
ДИСК
ДЛЯ
РЕГУЛИРОВКИ
НИЖНИЙ
ДИСК
С
НОМЕРАМИ
Ø 80
ВЕРТИКАЛЬНЫЙ
СОЕДИНИТЕЛЬ
ВЫПУСКА
ОТРАБОТАННЫХ
ГАЗОВ
НЕОПРЕНОВАЯ
УПЛОТНИТЕЛЬНАЯ
ПРОКЛАДКА
КРЫШКА
ОТВЕРСТИЯ
ВОЗДУХОЗАБОРНИКА
