8

UA

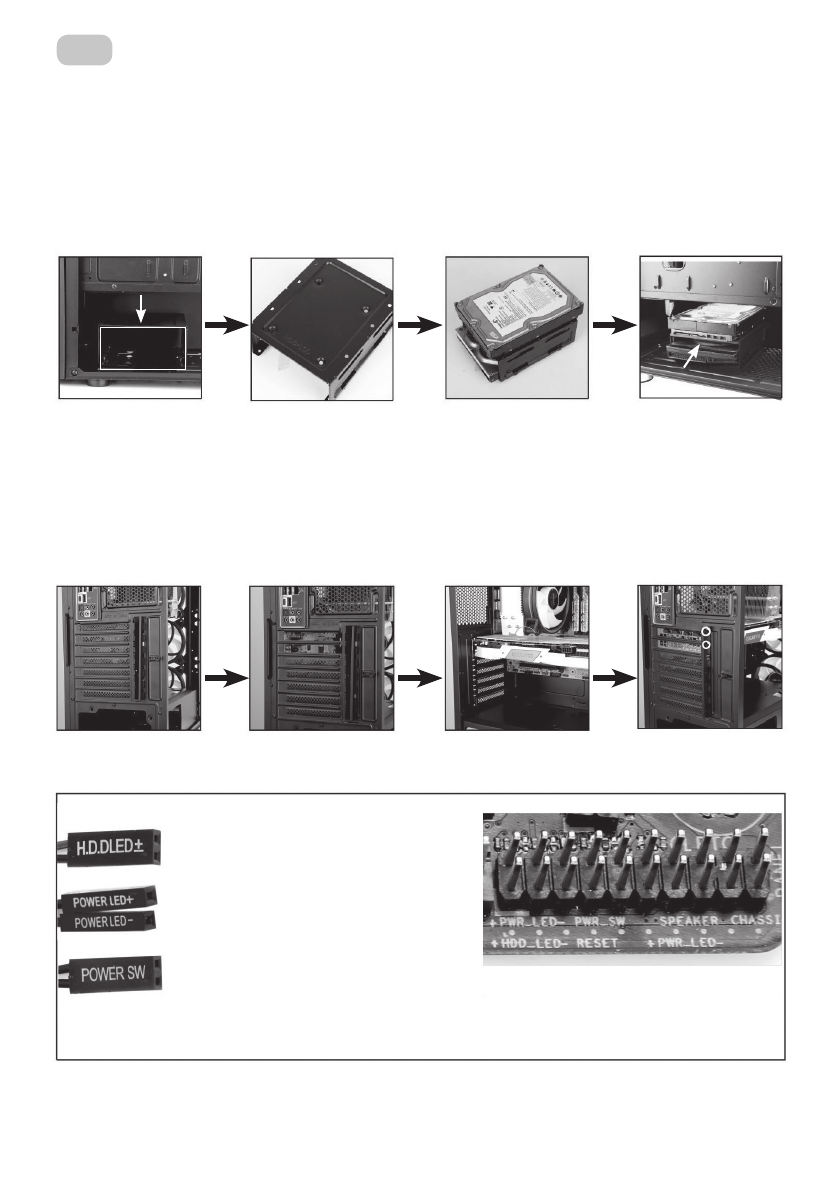

1 – Від’єднати відсік, що відмічений на фото та призначений для встановлення HDD.
2 – Натисніть та потягніть без додаткових зусиль відсік та підготуйтесь для встановлення HDD.
3 – Розмістіть HDD як зазначено на зображенні. Спочатку зафіксуйте верхній HDD гвинтами знизу,

потім нижній HDD і закріпіть гвинтами з обох сторін.
4 - Розмістіть HDD як зазначено на зображенні та встановіть відсік у стандартне положення в корпусі

1 – Місце положення слотів розширення - на задній панелі.
2 – Демонтувати відсік (ки) для розміщення відеокарти.
3 – Встановити відеокарту на відведене місце.
4 – Зафіксувати гвинтами типу 2 (дивитись розділ КОМПЛЕКТАЦІЯ)

ВСТАНОВЛЕННЯ HDD В СПЕЦІАЛЬНИЙ ВІДСІК.

ВСТАНОВЛЕННЯ ВІДЕОКАРТИ (VGA).

1

1

2

2

3

3

4

4

1. Під’єднання HDD LED конектора

до “HDD  LED”/ “HD  LED”/ “IED  LED”

рознімів на материнській платі

3. Під’єднання Power SW  конектора

“PWR SW”/ “PWR BTN”/ “RWR” рознімів

на материнській платі

4. Увага ! Контакт  “+” до контакту  “+”

та контакт “-” до контакту “-”.

2. Під’єднання Power LED конектора до

“PWR LED” розніму на материнській платі
