2E G205А - Инструкция по эксплуатации - Страница 5

5

UA

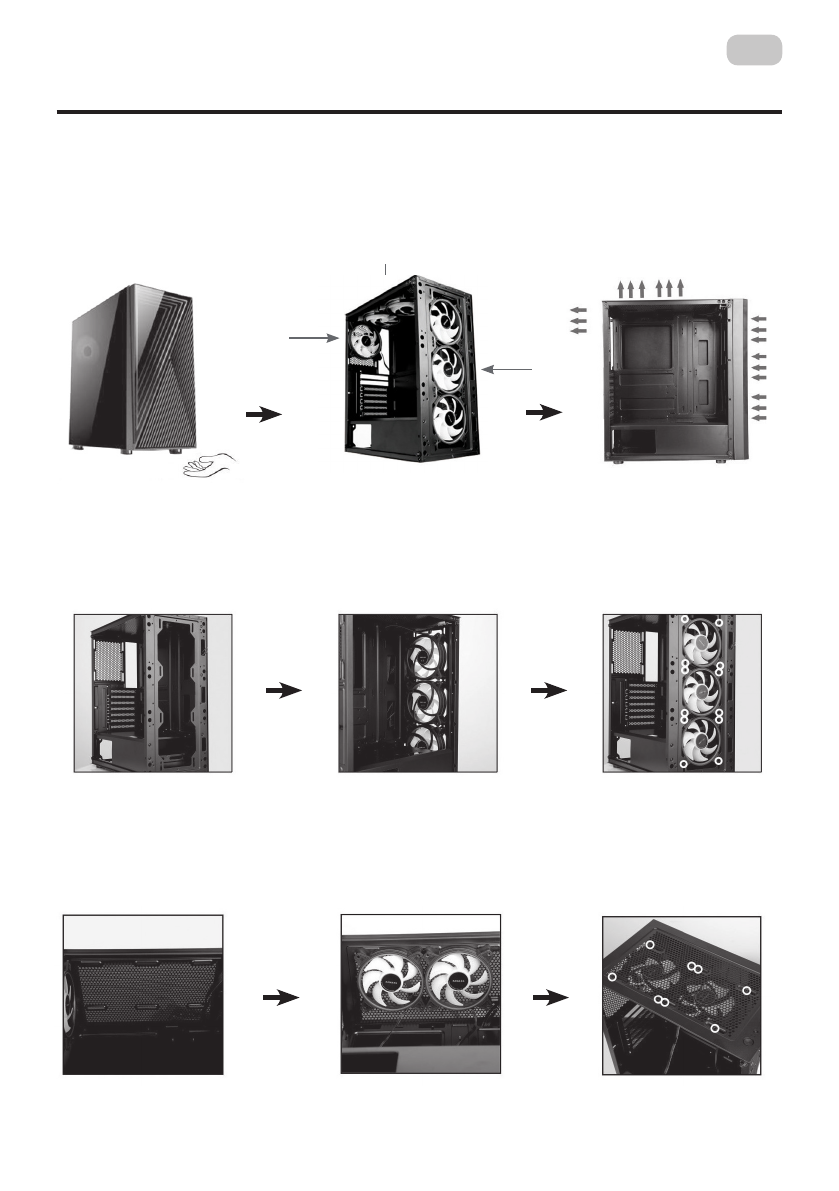

ВСТАНОВЛЕННЯ КОМПОНЕНТІВ СИСТЕМИ

4 – Місце для встановлення вентиляторів на передню панель.
5 – Положення встановлених вентиляторів (направлення).
6 – Закріпити гвинтами із зовнішньої сторони.

ВСТАНОВЛЕННЯ ВЕНТИЛЯТОРІВ НА ПЕРЕДНЮ ПАНЕЛЬ.

4

5

6

1 – Демонтаж бічних та передньої панелей. Для того, щоб зняти передню панель, необхідно

акуратно потягнути її за внутрішню частину знизу.
2 – Встановити вентилятори та закріпити гвинтами.
3 – Схема повітряних потоків.

ВСТАНОВЛЕННЯ ВЕНТИЛЯТОРІВ.

1

2

3

3х120 мм

1х120 мм

2х120 мм

1 – Місце для встановлення вентиляторів на верхню панель.
2 – Положення встановлених вентиляторів (направлення).
3 – Закріпити гвинтами із зовнішньої сторони.

ВСТАНОВЛЕННЯ ВЕНТИЛЯТОРІВ НА ВЕРХНЮ ПАНЕЛЬ.

1

2

2х120 мм

3
