— 22 —

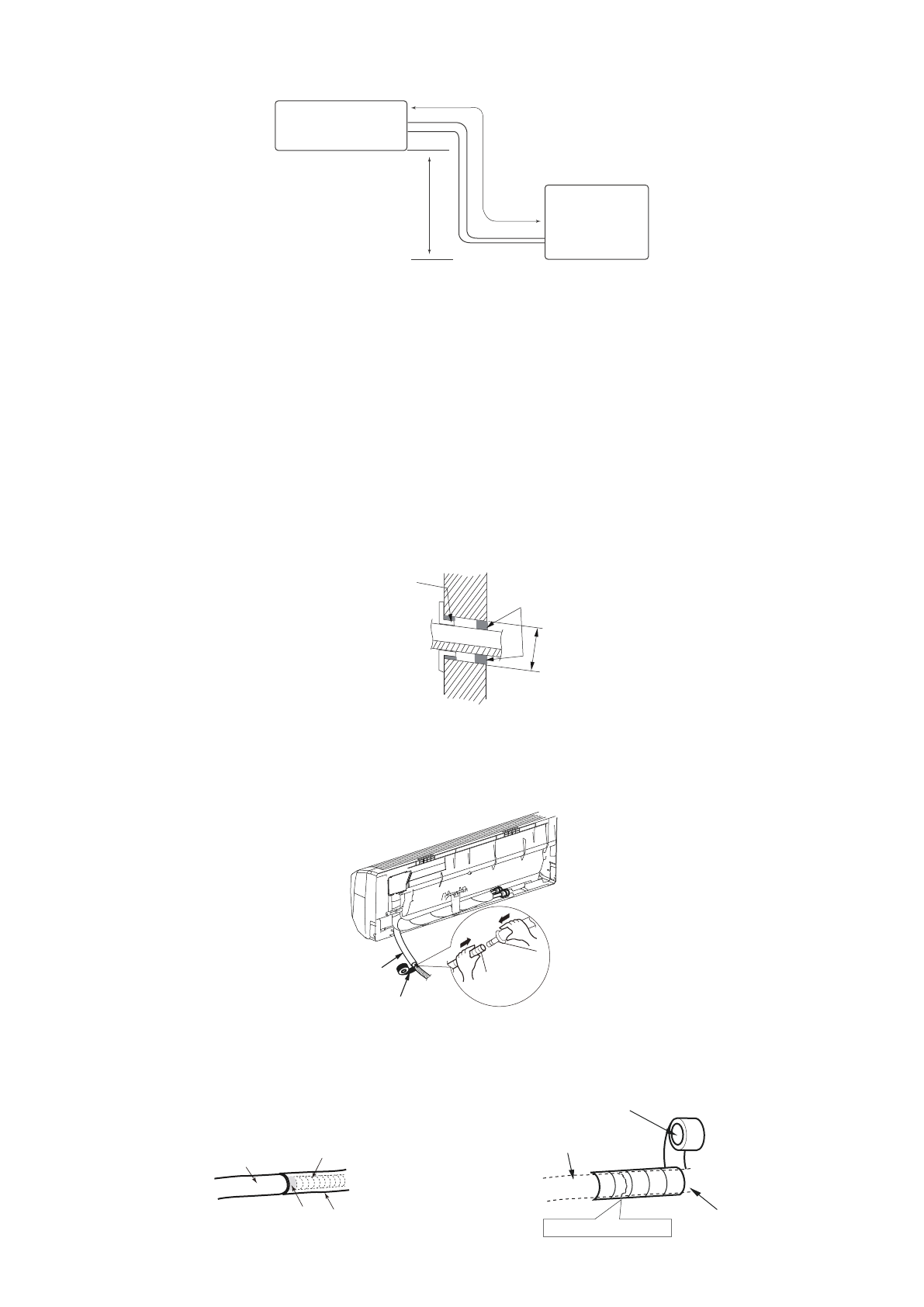

● В случае, если внутренний и наружный блоки находятся на разных уровнях, перепад высот не должен превы-
шать максимально допустимый. Минимальное длина подключаемых труб не менее 3 м.
Не более 10 м
Внутрений
блок
Наружный
блок
15 м для T07(09)H
20 м для T12H
25 м для T18(24)H
30 м для T28H
Установка внутреннего блока
1. Монтажная пластина должна быть установлена строго горизонтально. Это важно, т.к. в конструкции блока
предусмотрен наклон ванночки для естественного отвода конденсата.
2. Закрепите монтажную пластину на стене при помощи винтов и дюбелей.
3. Убедитесь, что монтажная пластина, закрепленная на стене, может выдержать вес не менее 60 кг. Вес дол-
жен быть равномерно распределен на все крепежные винты.
Отверстие для фреонопровода
1. Просверлите отверстие в стене диаметром 55–70 мм, с небольшим уклоном 5–10° вниз в сторону наружного
блока.
2. Вставьте проходку в стену для предотвращения повреждения фреонопровода и кабеля питания при протяги-
вании через отверстие в стене.
/Ø
65 мм
Ø
55
Внутренняя сторона
Сторона улицы
Стенная
проходка
Уплотнитель
Подключение отвода конденсата
1. Подключите отвод конденсата к трубопроводу (наружный диаметр дренажной трубы 17 мм). Закрепите место
соединения изолентой.
Трубопровод
для
отвода конденсата
Трубопровод
для
отвода
конденсата
Сливной
шланг
Резиновая
лента
2. Поместите трубопровод отвода конденсата в теплоизоляцию. Обмотайте теплоизоляцию изолентой для пре-
дотвращения повреждения и соскальзывания, так как на поверхности неизолированной трубы может обра-
зовываться конденсат.
Трубопровод
для
отвода
конденсата
Сливной
шланг
Резиновая
лента Изолированная
труба
Трубопровод
для
слива
конденсата
Изолированная
труба
Резиновая
лента
Место
соединения
