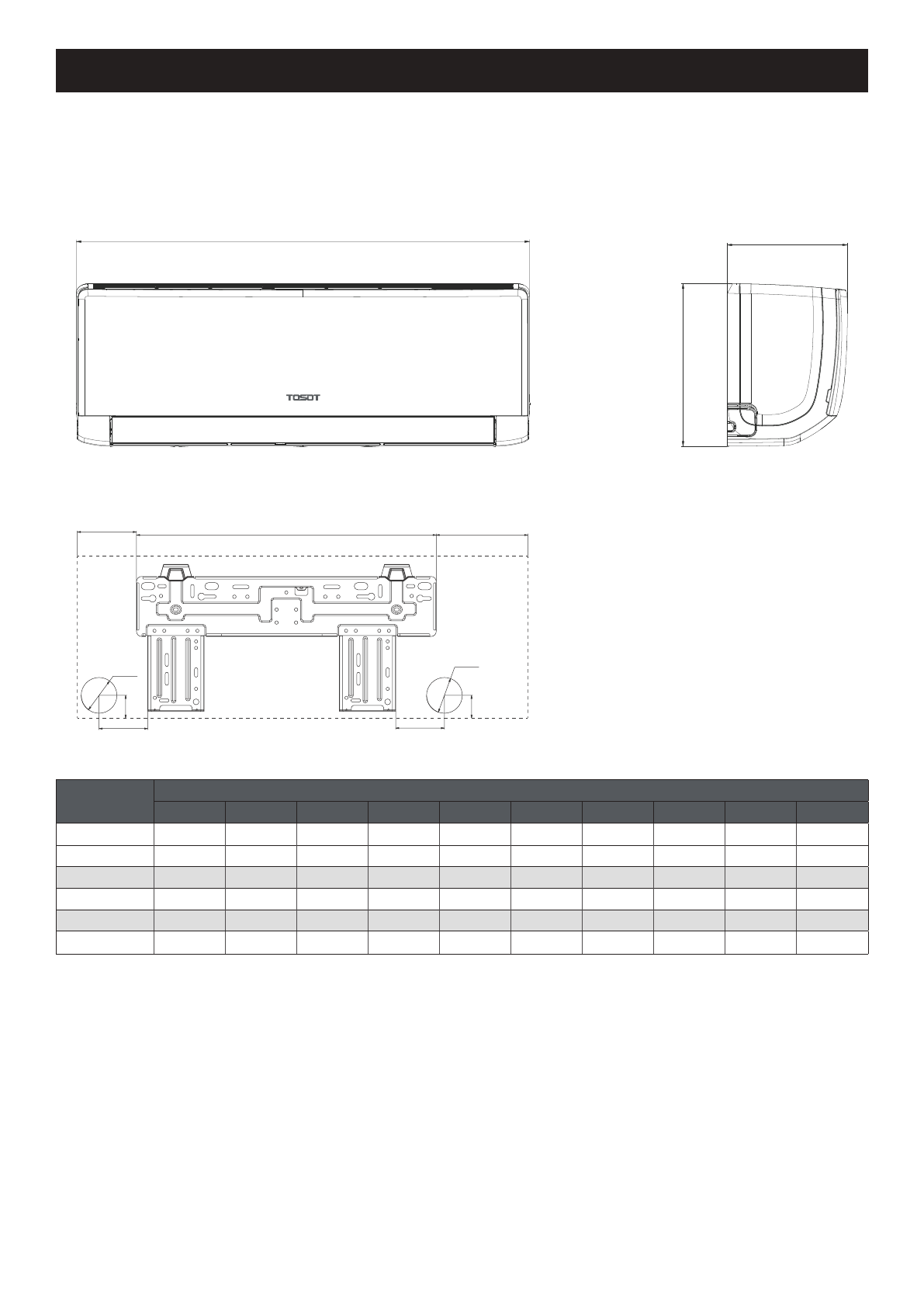

Габаритные размеры
Внутренние блоки
T07H-SnN2/I, T09H-SnN2/I, T12H-SnN2/I, T18H-SnN2/I, T24H-SnN2/I, T28H-SnN2/I
D
H
W
F2
E
∅
B
W3
W2
W1
∅
B
E
F1
Модель
Размеры, мм
W
H
D
W1
W2
W3
B
E
F1
F2
T07H-SnN2/I
704
260
185
93
462
149
55
42
75
75
T09H-SnN2/I
704
260
185
93
462
149
55
42
75
75
T12H-SnN2/I
779
260
185
133,5
462
183,5
55
42
75
75
T18H-SnN2/I
825
293
196
113
542
170
55
43
116
155
T24H-SnN2/I
982
311
221
122,5
707,5
152
55
40
178
89
T28H-SnN2/I
1075
333
246
184
707,5
183,5
70
43
175
60
