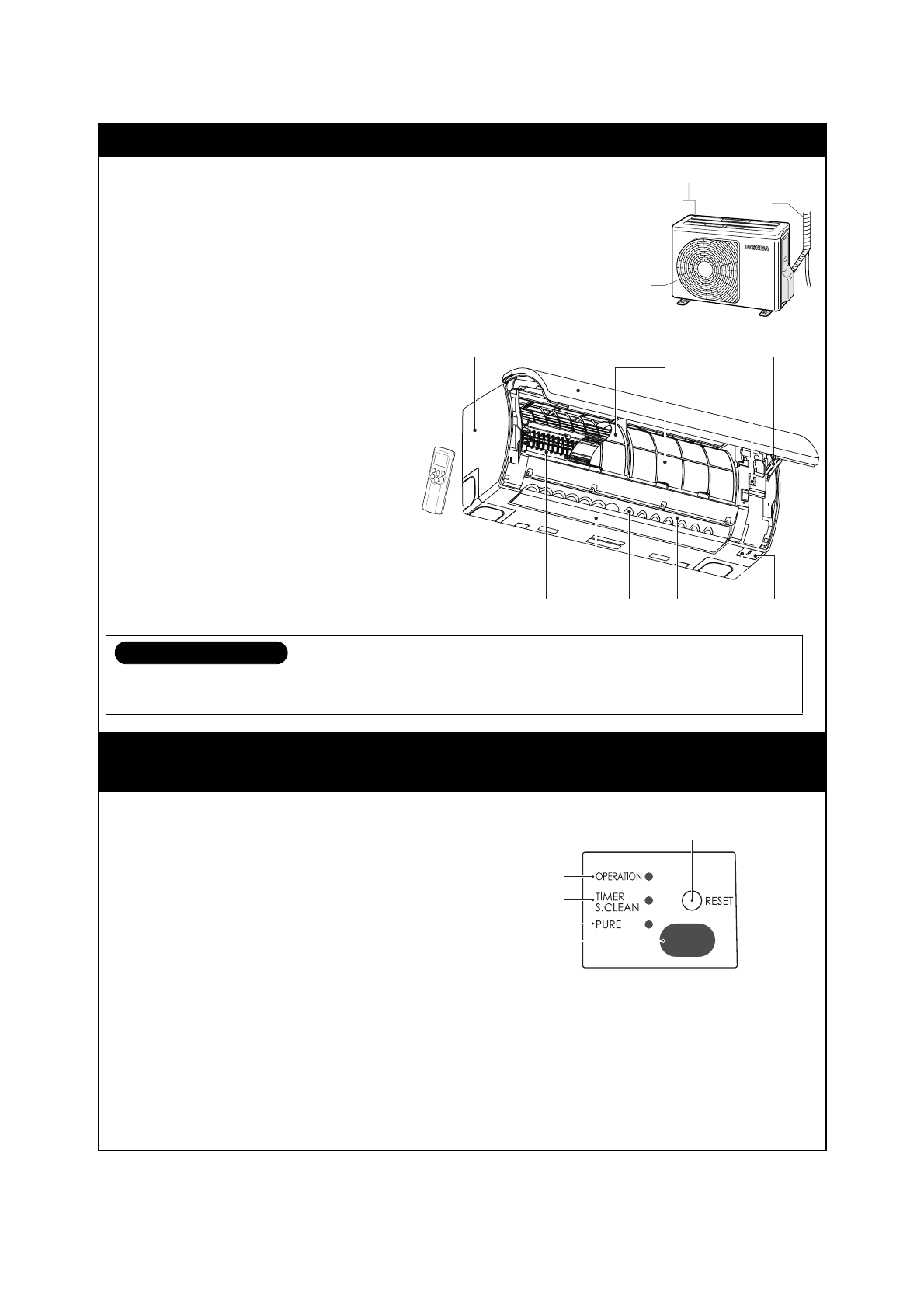

НАЗВАНИЯ ЧАСТЕЙ - Toshiba RAS-16PKVP-E(ND) / RAS-16PAVP-E(ND) - Инструкция по эксплуатации - Страница 6

4

RU

Наружный блок

a

Труба подвода хладагента, электропроводка и
дренажный шланг

b

Воздухозаборное отверстие

c

Воздуховыпускное отверстие

Внутренний блок

d

Сенсор влажности/сенсор температуры

e

Передняя панель

f

Движущаяся панель

g

Воздушный фильтр

h

Воздуховыпускное отверстие

i

Желюзи горизонтального воздушного потока

j

Желюзи вертикального воздушного потока

k

Нагнетатель плазменных ионов

l

Дисплейная панель

m

Приёмник инфракрасного сигнала

n

Пульт ДУ

o

Подпорка панели

Дисплейная панель

Состояния функцинирования показаны ниже.

a

Кнопка RESET

b

Индикатор OPERATION (зеленый)

c

Индикатор TIMER/S.CLEAN (оранжевый)

d

Индикатор PURE (синий) *1

e

Приёмник инфракрасного сигнала
*1 : Если индикатор PURE светится оранжевым, это означает

неисправность нагнетателя плазменных ионов. Свяжитесь с
дилером, у которого было куплено устройство.

Кнопка RESET

Кнопка RESET имеет следующие две функции.
• Функция временного функционирования

Используйте, если Вы не положили на место или потеряли пульт ДУ,
или истек срок службы его батарей. (

)

 см. стр. 20.)

НАЗВАНИЯ ЧАСТЕЙ

ПРЕДУПРЕЖДЕНИЕ

(Только модель RAS-***-ND)

Будьте осторожны, чтобы избежать ожогов. На основании внешнего блока установлен обогреватель. Когда температура воздуха
низкая, обогреватель начинает работать, чтобы не дать накопиться снегу внутри внешнего блока, даже если сам кондиционер при
этом выключен.

НАЗВАНИЯ И ФУНКЦИИ ИНДИКАТОРОВ И ОРГАНОВ
УПРАВЛЕНИЯ НА ВНУТРЕННЕМ БЛОКЕ

a

b

c

n

e

g

f

o

d

i

h

k

l

m

j

a

b

c

d
e
