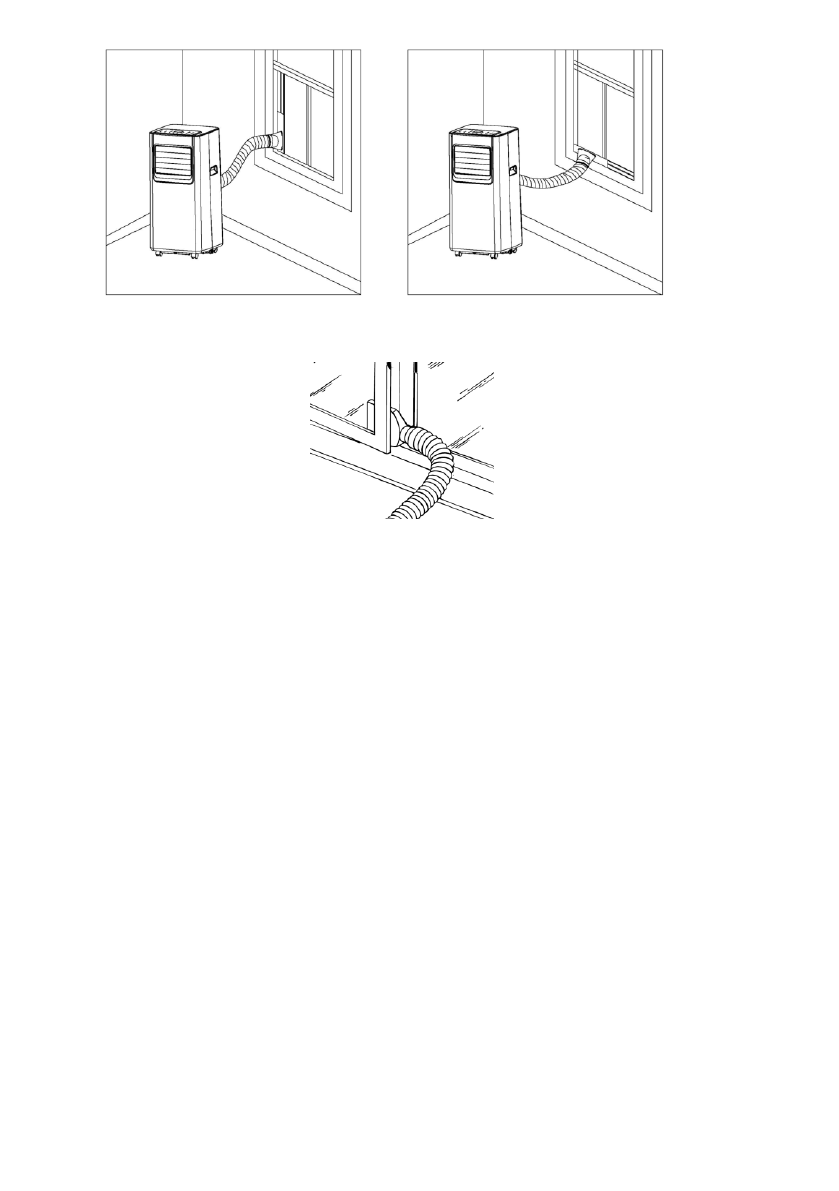

                                                 Fig. 9

                                                 Fig. 10

If you have a sash (window):

1.  Place the bracket on the windowsill

2.  Extend the bracket fully within the window frame

3.  Fix the bracket by using the pin

4.  Lower the window into the bracket

5.  Insert the window outlet of the exhaust hose into the slot

6.  Connect the hose to the air conditioner (Fig. 9)

AIR-CONDITIONING WITH INSTALLATION

If required, your appliance can also be installed stationary (Fig. 11).

Proceed as follows:

1.  Drill  in  an  outside  wall  or  in  the  window

a  134  mm  diameter  hole.  Keep  in  mind  the

heights shown in fig. 12.

2.  Fit the flange accessory provided in the hole following the indications on figs.13,14,15.

3.  Fit the hose in the housing at the back of the device (Fig. 7).

4.  Fit the end of the hose to the flange as shown in fig. 12. When the hose is not fitted, the

hole can be closed with the flange cap.

Keep the air hose as short and free of curves as possible to avoid bottlenecks.
