Закрепление внутреннего блока
1.
Повесьте внутренний блок на монтажную пластину, затем двигайте блок слева направо.
Убедитесь, что крюк занял правильное положение на монтажной пластине.
2.
Надавливайте на прибор в левой нижней части и верхней правой части в направлении
монтажной пластины, до того момента как крюк встроится на место и издаст щелчок.

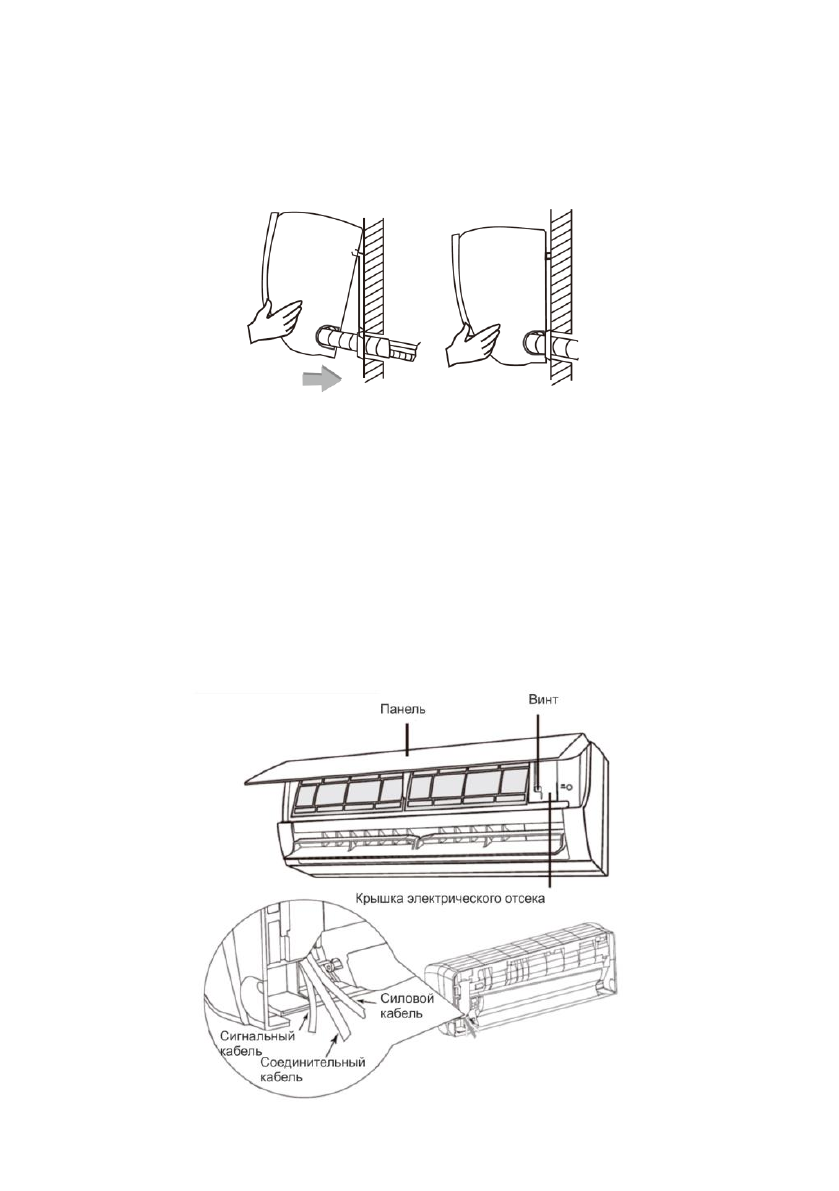

Рисунок 9
Подключение соединительного кабеля
1. Откройте панель, снимите винт с сервисной крышки, удалите ee.
2. Проведите соединительный шнур через отверстие для кабеля на задней части
внутреннего блока и затем вытащите его с противоположной стороны.
3. Снимите скобу крепления электропроводки; подсоедините соединительный шнур
согласно принципиальной электрической схеме; затяните винт и зафиксируйте
соединительный шнур скобой крепления электропроводки.
4. Установите крышку на место и затяните винт
5. Закройте панель
Рисунок 10
